Описание продукта

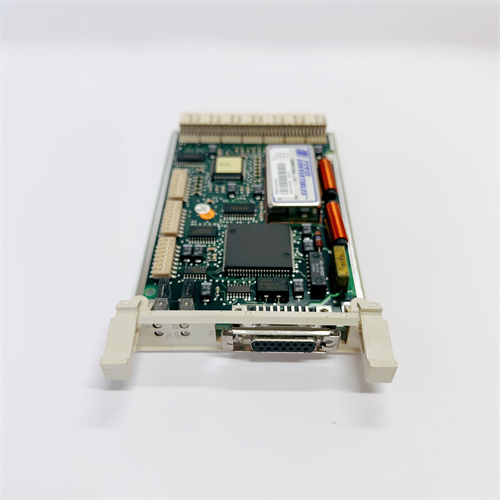

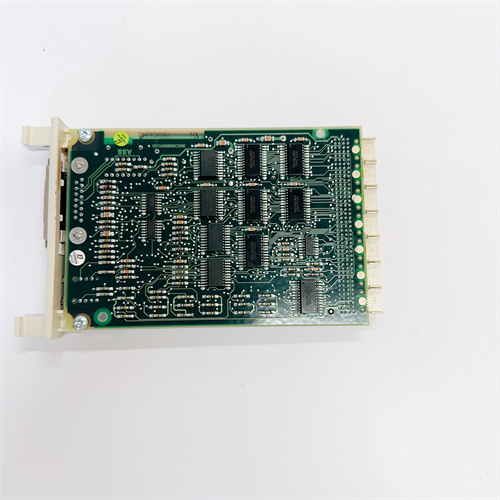

Модуль последовательной связи ABB CS513 (с каталожным номером 3BSE000435R1) является коммуникационным интерфейсом для систем управления на базе контроллеров ABB. Этот модуль предназначен для организации обмена данными между контроллером и устройствами верхнего уровня (SCADA, HMI), а также другими контроллерами или полевыми устройствами, поддерживающими стандартные последовательные протоколы. Модуль ABB CS513 обеспечивает надежную и гибкую связь, расширяя возможности интеграции систем автоматизации в единую сеть. Внедрение модуля CS513 позволяет реализовать распределенные архитектуры, сбор данных и удаленный мониторинг, что является ключевым аспектом современных промышленных решений. Благодаря своей совместимости с различными платформами ABB, этот модуль служит важным звеном в построении комплексных систем управления.

Технические параметры и характеристики

• Тип устройства: Модуль последовательной связи (Serial Communication Module).

• Артикул: 3BSE000435R1.

• Интерфейсы связи: Один или несколько последовательных портов, обычно типа RS-232 и/или RS-485 (RS-422). Конкретная конфигурация портов уточняется по спецификации.

• Поддерживаемые протоколы: Работа с распространенными промышленными протоколами, такими как:

• Modbus RTU (ведущий/ведомый режим)

• Modbus ASCII

• Протоколы обмена с устройствами ABB (например, для связи с панелями оператора)

• Свободный (ASCII) протокол для обмена с пользовательскими устройствами

• Совместимость с контроллерами: Предназначен для установки в стойку (шасси) определенных серий контроллеров ABB, таких как AC 31, AC 400 или более ранних платформ. Требует проверки совместимости.

• Изоляция: Гальваническая развязка последовательных портов от внутренней шины контроллера для защиты от помех и разности потенциалов.

• Индикация: Светодиоды для отображения статуса питания, активности передачи (Tx) и приема (Rx) данных.

• Конфигурация: Настройка параметров связи (скорость, четность, стоп-биты, адрес) осуществляется через среду программирования контроллера (например, Control Builder).

Преимущества и особенности

1. Универсальность и гибкость подключения: Модуль ABB CS513 с поддержкой протокола Modbus RTU позволяет контроллеру ABB выступать в роли ведущего (master) для опроса датчиков, частотных приводов, счетчиков энергии или в роли ведомого (slave) для интеграции в SCADA-системы сторонних производителей.

2. Надежная связь в промышленной среде: Наличие гальванической развязки и интерфейсов RS-485 делает модуль CS513 устойчивым к электромагнитным помехам и позволяет организовать связь на расстоянии до 1200 метров, что критически важно для распределенных объектов.

3. Расширение функциональности контроллера: Установка модуля CS513 добавляет в систему специализированные коммуникационные возможности, освобождая основной процессорный модуль от задач низкоуровневого обмена по последовательным портам и позволяя подключать оборудование с устаревшими, но still актуальными интерфейсами.

4. Интеграция в существующую инфраструктуру: Модуль является идеальным решением для модернизации старых систем или интеграции нового оборудования ABB в уже работающие сети, где доминирует последовательная связь (например, на многих объектах ЖКХ, водоподготовки).

5. Простота конфигурации: Настройка параметров связи выполняется в знакомой среде программирования ABB, что упрощает процесс ввода в эксплуатацию для инженеров, уже работающих с данной платформой.

Примеры применения в различных отраслях

• Водоочистные сооружения и водоснабжение: Организация связи контроллера ABB с расходомерами, датчиками уровня и качества воды, поддерживающими протокол Modbus RTU, для создания единой системы диспетчеризации.

• Энергетика и учет энергоресурсов: Опрос счетчиков электроэнергии, тепла, газа по протоколу Modbus для сбора данных и формирования отчетов.

• Производство с устаревшим оборудованием: Интеграция современных контроллеров ABB со станками или линиями, имеющими только последовательный интерфейс для обмена данными или управления.

• Системы вентиляции и кондиционирования (HVAC): Создание сети из нескольких контроллеров для управления климатическими зонами с использованием интерфейса RS-485.

Сравнение с аналогами конкурентов

Прямыми аналогами модуля ABB CS513 являются последовательные коммуникационные модули других производителей контроллеров: Siemens (модули CP для S7-300/400), Rockwell Automation (серия 1756 для ControlLogix), Schneider Electric (модули для Modicon). Ключевое отличие модуля ABB заключается в его оптимизированной работе именно с контроллерами ABB, обеспечивающей стабильность, простую конфигурацию и техническую поддержку в рамках одной экосистемы. Для пользователей платформы ABB выбор CS513 является наиболее логичным и предсказуемым решением.

Рекомендации по выбору и важные замечания

1. Проверка совместимости с контроллером: Перед покупкой крайне важно уточнить, совместим ли модуль ABB CS513 (3BSE000435R1) с конкретной моделью и версией firmware вашего контроллера ABB, а также с имеющимся свободным слотом в шасси.

2. Определение типа порта и протокола: Убедитесь, что тип порта на модуле (RS-232 для point-to-point или RS-485 для сети) и поддерживаемые протоколы соответствуют требованиям подключаемых устройств.

3. Правильная организация сети RS-485: При построении сети на базе интерфейса RS-485 необходимо использовать витую пару, правильно устанавливать терминальные резисторы (120 Ом) на концах линии и обеспечить единую землю для всех устройств в сети.

4. Настройка параметров связи: Скорость обмена (бодрейт), четность, стоп-биты и адреса устройств (для Modbus) должны быть идентично настроены на модуле CS513 и на всех подключаемых к нему устройствах. Несовпадение — самая частая причина отсутствия связи.

5. Защита от помех и перепадов потенциалов: Для длинных линий связи в промышленных условиях рекомендуется использовать экранированные кабели и надежно заземлять экран. В зонах с риском грозовых перенапряжений следует устанавливать дополнительные устройства защиты (грозоразрядники).
