Описание продукта

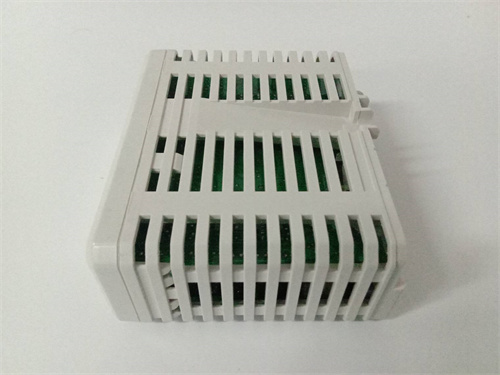

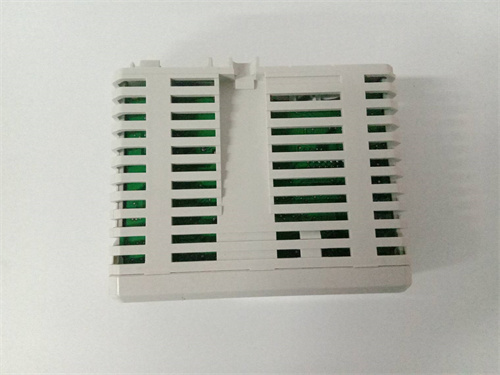

ABB AI830 3BSE008518R1 — это универсальный аналоговый входной модуль с поддержкой функции HART-протокола, предназначенный для распределенной системы ввода-вывода S800 I/O в составе систем автоматизации ABB System 800xA и Advant. Данный модуль, AI830, расширяет возможности стандартного аналогового ввода, позволяя не только считывать токовый сигнал 4-20 мА, но и осуществлять цифровую двустороннюю связь по тому же проводу с интеллектуальными полевыми устройствами, поддерживающими HART. Это делает ABB AI830 3BSE008518R1 ключевым компонентом для современных систем, где требуется расширенный мониторинг, конфигурация и диагностика датчиков и исполнительных механизмов. Благодаря интеграции с единой средой 800xA, модуль обеспечивает централизованный доступ ко всей информации HART. Подробные сведения об интеграции и настройке можно найти в официальном описании ABB AI830 3BSE008518R1.

Технические параметры и характеристики

• Тип модуля: Аналоговый входной модуль с поддержкой HART-протокола (HART Analog Input).

• Полный артикул: 3BSE008518R1.

• Совместимость: Модуль для крейта S800 I/O. Работает под управлением интерфейсных модулей (например, CI854) и интегрируется в системы на базе контроллеров AC 800M по шинам Profibus DP или Foundation Fieldbus.

• Количество каналов: 8 аналоговых входов.

• Типы входных сигналов: Основной сигнал — токовая петля 4-20 мА. По тому же каналу осуществляется цифровая модуляция по протоколу HART (Bell 202 FSK).

• Поддерживаемые устройства HART: Умные датчики давления, температуры, уровня, расхода, а также позиционеры клапанов.

• Разрешение (аналоговый сигнал): 16 бит.

• Точность (аналоговый сигнал): Высокая, порядка ±0.05% от диапазона.

• Гальваническая развязка: Развязка между каналами и от системной шины.

• Диагностика HART: Возможность чтения статуса устройства, диагностических сообщений, PV (первичной переменной), SV (вторичных переменных) и др.

• Питание: От крейта S800 I/O.

Преимущества и особенности

1. Интеграция HART в систему управления: Главное преимущество модуля AI830 — это встраивание ценных данных от интеллектуальных полевых устройств напрямую в систему управления ABB 800xA, устраняя необходимость в портативных коммуникаторах для рутинных операций.

2. Двойная информация с одного кабеля: По одному каналу модуль ABB AI830 3BSE008518R1 одновременно передает в контроллер и стандартный аналоговый сигнал 4-20 мА для быстрого регулирования, и цифровые данные HART для расширенного мониторинга и диагностики.

3. Упрощение кабельной инфраструктуры: Отсутствие необходимости в отдельной проводке для настройки устройств, что снижает капитальные затраты.

4. Повышенная диагностика процесса и устройств: Возможность удаленного мониторинга состояния полевого устройства (загрязнение сенсора, отклонение от калибровки, электронные неисправности) позволяет перейти к обслуживанию по состоянию (Predictive Maintenance).

5. Полная совместимость с System 800xA: Как и другие модули S800, AI830 обеспечивает единую среду для конфигурации, эксплуатации и диагностики.

Области применения и примеры использования

ABB AI830 применяется на объектах, где широко используются современные интеллектуальные полевые приборы для повышения эффективности и безопасности:

• Нефтегазовая промышленность: Подключение HART-датчиков давления и температуры на скважинах, танкерах, перекачивающих станциях; HART-расходомеров для учета.

• Химическая и нефтехимическая промышленность: Мониторинг и конфигурация HART-датчиков уровня в реакторах, HART-позиционеров на регулирующих клапанах.

• Энергетика: Использование HART-датчиков для контроля параметров пара и воды, диагностика интеллектуальных преобразователей давления в котельном отделении.

• Фармацевтика и пищевая промышленность: Точное измерение и валидация параметров с помощью калибруемых HART-датчиков температуры и давления.

Пример: На магистральном газопроводе сотни датчиков давления и температуры с выходом 4-20 мА и HART подключены к модулям AI830 в распределенных шкафах S800. Модуль ABB AI830 3BSE008518R1 позволяет дистанционно, прямо с рабочей станции оператора в System 800xA, проверять текущую калибровку датчика, считывать его серийный номер и модель, а также получать диагностические предупреждения о потенциальном дрейфе нуля, что позволяет планировать обслуживание без выезда на отдаленные площадки.

Сравнение с аналогами других производителей

Рекомендации по выбору и важные замечания

1. Подтверждение совместимости устройств: Убедитесь, что ваши полевые устройства поддерживают протокол HART и их описания устройств (DD или EDDL) доступны и зарегистрированы в системе ABB System 800xA для корректного отображения всех параметров.

2. Особенности монтажа и подключения: Для стабильной работы HART-коммуникации необходимо соблюдать требования по сопротивлению петли (минимум 250 Ом). В некоторых случаях может потребоваться установка штатного или внешнего нагрузочного резистора в петлю. Требования подробно описаны в руководстве по установке модуля AI830.

3. Конфигурация в Control Builder: Для работы с HART необходимо правильно сконфигурировать канал модуля ABB AI830, активировав поддержку HART и выбрав соответствующий режим опроса (мастера) для подключенного устройства.

4. Сетевое планирование HART: При большом количестве HART-устройств на одном сегменте шины (через мультиплексоры) необходимо учитывать ограничения по времени опроса, чтобы не перегружать канал связи контроллера.

5. Безопасность: Хотя HART является цифровым протоколом поверх аналогового сигнала, он не является кибербезопасным протоколом по умолчанию. При использовании в критически важных инфраструктурах необходимо применять дополнительные меры защиты сетей и протоколов.
