Описание продукта

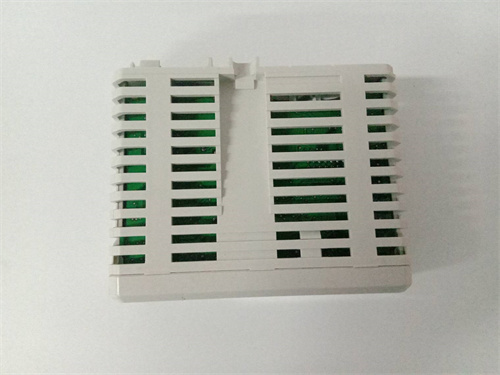

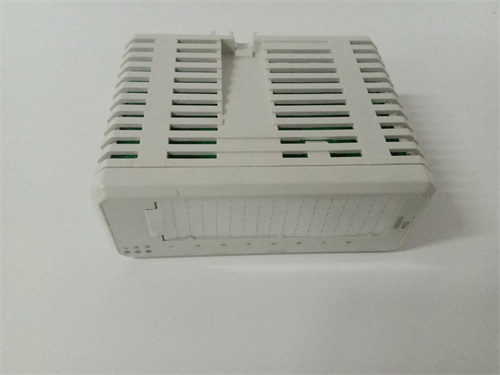

Модуль ABB AI830A представляет собой усовершенствованную и расширенную версию аналогового ввода, разработанную для систем распределенного ввода-вывода S800 I/O. Это 8-канальное устройство предлагает высочайший уровень гибкости, поддерживая все наиболее распространенные типы аналоговых и термоэлектрических сигналов, что делает его одним из самых универсальных решений в портфолио ABB. Модуль AI830A предназначен для точного и надежного преобразования сигналов от датчиков тока, напряжения, термосопротивлений (RTD), термопар и потенциометров. Его архитектура позволяет независимо конфигурировать каждый канал, что обеспечивает беспрецедентную адаптивность под меняющиеся требования производства. Благодаря своей функциональности, ABB AI830A служит краеугольным камнем для создания компактных и мощных систем сбора данных.

Технические параметры

• Тип модуля: Универсальный аналоговый входной модуль (AI).

• Количество каналов: 8.

• Типы входных сигналов:

• Ток: 0-20 мА, 4-20 мА.

• Напряжение: 0-10 В, ±10 В, 0-5 В, ±5 В.

• Термосопротивления (RTD): Pt100, Pt1000, Ni100, LG-Ni1000.

• Термопары: Типы B, C, E, J, K, L, N, R, S, T, U.

• Потенциометры: 0...1000 Ом.

• Сопротивление: 0...400 Ом.

• Разрешение: До 16 бит.

• Точность: Высокая, варьируется в зависимости от типа сигнала (например, ±0.05% от диапазона для 4-20 мА).

• Гальваническая развязка: Между каналами и шиной ввода-вывода.

• Диагностика: Обрыв цепи, короткое замыкание, выход за пределы диапазона, проверка подлинности датчика (для некоторых конфигураций).

• Совместимость: Модуль для установки на шину S800 I/O, работает с контроллерами серий AC800M, AC500 (с соответствующим интерфейсом) и вышестоящими системами.

• Индикация: Светодиодные индикаторы состояния на каждый канал (OK/Error) и питания модуля.

Преимущества и особенности

• Максимальная универсальность и гибкость: Основное преимущество модуля AI830A — это самый широкий в своем классе набор поддерживаемых типов сигналов. Это позволяет использовать один тип модуля для обслуживания всей аналоговой периферии на объекте, радикально упрощая проектирование, закупки и обслуживание.

• Независимая конфигурация каналов: Каждый из 8 каналов может быть настроен индивидуально под свой тип датчика, что предоставляет инженеру исключительную свободу при построении системы.

• Высокая плотность монтажа: Благодаря 8 каналам в одном компактном корпусе, модуль ABB AI830A обеспечивает значительную экономию места в шкафу управления, что критически важно для крупных распределенных станций.

• Расширенные диагностические функции: Встроенные средства диагностики помогают быстро локализовать проблемы в полевой проводке или самом датчике, минимизируя время простоя технологического процесса.

• Прочность и надежность: Соответствие промышленным стандартам гарантирует стабильную работу в условиях вибрации, широкого температурного диапазона и электромагнитных помех.

Примеры применения в различных отраслях

• Комплексные системы ОВКВ (Отопление, Вентиляция, Кондиционирование): Единый модуль для контроля температуры воздуха (RTD), давления в воздуховодах (4-20 мА), положения заслонок (потенциометр) и температуры хладагента (термопара).

• Управление энергоснабжением и распределением энергии: Мониторинг напряжения и тока (±10 В, 4-20 мА) на шинах, температуры трансформаторов и шинных соединений (RTD).

• Пищевая и молочная промышленность: Контроль температуры в пастеризаторах и емкостях хранения (термопары/RTD), уровня (4-20 мА), положения клапанов (потенциометр).

• Гидравлические и испытательные системы: Сбор данных с датчиков давления с выходом ±10 В, положения гидроцилиндров (потенциометр) и температуры масла (RTD).

• Фармацевтическое производство: Мониторинг критических параметров в различных зонах с использованием разнотипных датчиков, где требуется гибкость и компактность.

Сравнение с аналогами конкурентов

По сравнению с универсальными модулями конкурентов (например, Siemens SM331 или аналогичными от других производителей), ABB AI830A часто предлагает более широкий нативный список поддерживаемых типов сигналов, особенно в части термопар и возможности работы с потенциометрами. Это позволяет сократить количество преобразователей сигналов и дополнительных модулей в проекте. Внутри линейки ABB модуль AI830A является логическим развитием AI830 с расширенными возможностями и часто большей точностью, позиционируясь как универсальное решение для самых сложных и разнородных задач сбора аналоговых данных.

Рекомендации по выбору и важные замечания

1. Детальное планирование сигналов: Перед заказом составьте полную таблицу всех аналоговых сигналов с указанием точного типа (например, не просто «термопара», а «термопара типа J»). Это гарантирует, что все они поддерживаются модулем AI830A.

2. Обязательное использование FTA-модулей: Для корректной и точной работы с RTD и термопарами необходимо применение соответствующих клеммных модулей серии FTA (Field Terminal Assembly), которые обеспечивают компенсацию и правильную схему подключения.

3. Качество кабельных линий: Для достижения заявленной точности, особенно на слаботочных сигналах и при большой длине линии, используйте качественные экранированные кабели с правильным заземлением экрана.

4. Конфигурация и калибровка: Внимательно проводите программную конфигурацию каждого канала в среде Control Builder. Для ответственных применений рассмотрите необходимость начальной калибровки каналов.

5. Тепловыделение и размещение: Учитывайте плотность монтажа модулей в корзине. Обеспечьте достаточную вентиляцию вокруг модуля ABB AI830A для отвода тепла и сохранения долговременной стабильности характеристик.
