Описание продукта

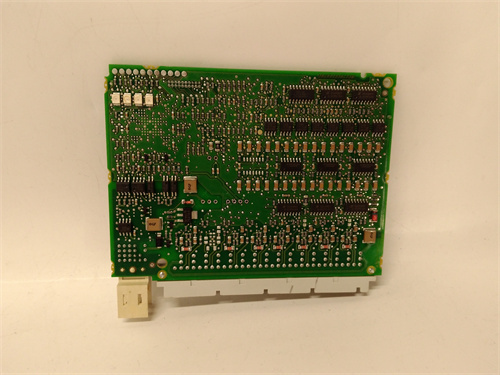

Модуль ABB AINT-12C представляет собой высокофункциональный и гибкий 12-канальный аналоговый интерфейсный модуль, разработанный для систем распределенного ввода-вывода S800 I/O. Это устройство является одним из самых емких решений для сбора аналоговых данных, сочетая в себе высокую плотность каналов с широкой поддержкой типов сигналов. Модуль AINT-12C обеспечивает точное преобразование сигналов тока, напряжения, термосопротивлений (RTD) и термопар. Его архитектура с 12 независимо настраиваемыми каналами делает модуль ABB AINT-12C идеальным выбором для крупных объектов, где требуется сбор данных с большого количества датчиков при минимальных затратах на аппаратное обеспечение и занимаемое пространство в шкафу.

Технические параметры

• Тип модуля: Универсальный аналоговый интерфейсный модуль (Analog Interface).

• Количество каналов: 12.

• Типы входных сигналов: 0/4-20 мА, 0-10 В, RTD (Pt100, Pt1000, Ni100 и др.), термопары (типы J, K, T, E, N, R, S, B, C, L). Конфигурация на каждый канал независимо.

• Разрешение: Высокое, до 16 бит.

• Точность: Высокая, точные значения зависят от типа сигнала (например, ±0.05% от диапазона).

• Гальваническая развязка: Между каналами (группами) и системной шиной.

• Встроенная диагностика: Обрыв цепи, короткое замыкание, выход за пределы диапазона.

• Совместимость: Модуль для установки на шину S800 I/O, предназначен для работы с контроллерами серии AC800M и другими совместимыми системами высокого уровня.

• Индикация: Светодиодные индикаторы состояния для каждого канала и модуля.

Преимущества и особенности

• Максимальная плотность каналов: Ключевым преимуществом модуля AINT-12C является наличие 12 аналоговых входов в одном модуле. Это позволяет значительно сократить количество модулей в системе, экономя место в шкафу управления и снижая стоимость владения.

• Широкая универсальность: Несмотря на высокую плотность, модуль ABB AINT-12C сохраняет полную гибкость, поддерживая все основные типы аналоговых и термоэлектрических сигналов, что избавляет от необходимости установки специализированных модулей для разных датчиков.

• Высокая производительность и точность: Модуль обеспечивает быстрое и точное преобразование сигналов по всем 12 каналам, что критично для систем управления в реальном времени.

• Эффективное управление данными: Концентрация множества сигналов в одном модуле упрощает маршрутизацию данных в контроллер и их дальнейшую обработку в SCADA-системе.

• Надежность и промышленный дизайн: Конструкция соответствует высоким стандартам качества ABB, обеспечивая долговременную стабильность работы в жестких промышленных условиях.

Примеры применения в различных отраслях

• Крупные ТЭЦ и энергоблоки: Комплексный мониторинг температур металла и пара по множеству точек (через термопары и RTD) на турбинах, паропроводах и теплообменниках.

• Нефтеперерабатывающие и химические заводы: Плотный сбор данных с технологических колонн и реакторов, где установлены десятки датчиков температуры и давления.

• Фармацевтические производства: Контроль температуры и влажности в чистых помещениях и складских зонах, требующий множества точек измерения.

• Системы централизованного теплоснабжения: Мониторинг температур и давлений на множестве узлов тепловой сети с одного шкафа управления.

• Крупные HVAC-системы коммерческих зданий: Централизованный сбор данных с датчиков температуры, давления и качества воздуха по всему зданию.

Сравнение с аналогами конкурентов

По сравнению с аналогами конкурентов, предлагающими обычно 8 каналов в стандартном модуле (например, Siemens, Rockwell), ABB AINT-12C предоставляет на 50% большую плотность каналов при сопоставимой функциональности. Это дает существенное преимущество в крупномасштабных проектах, сокращая количество модулей, необходимых клеммных колодок, места в шкафу и точек потенциального отказа. Внутри линейки ABB он дополняет ряд, предлагая решение для случаев, где возможностей 8-канальных модулей (таких как AI830) недостаточно, а переход на более сложные системы избыточен.

Рекомендации по выбору и важные замечания

1. Планирование нагрузки на шину: При использовании нескольких высокоплотных модулей AINT-12C в одной корзине S800 I/O необходимо убедиться, что мощность шины и пропускная способность интерфейсного модуля (например, CI854) достаточны для обслуживания всех каналов без потери производительности.

2. Организация проводки: Подключение 12 датчиков к одному модулю требует тщательного планирования кабельных трасс, маркировки и использования правильных клеммных модулей (FTA) для каждого типа сигнала.

3. Тепловыделение: Модуль с 12 активными каналами может выделять значительное тепло. Обеспечьте адекватную вентиляцию в шкафу и соблюдайте рекомендуемые расстояния между модулями.

4. Резервирование: Потеря одного модуля ABB AINT-12C ведет к потере 12 сигналов. Для критически важных систем рассмотрите стратегию резервирования или распределения ключевых сигналов между разными модулями.

5. Конфигурация и диагностика: Используйте возможности среды программирования ABB для групповой конфигурации каналов и внимательно анализируйте диагностическую информацию для быстрого выявления проблем на конкретном канале среди 12 возможных.
