Описание продукта

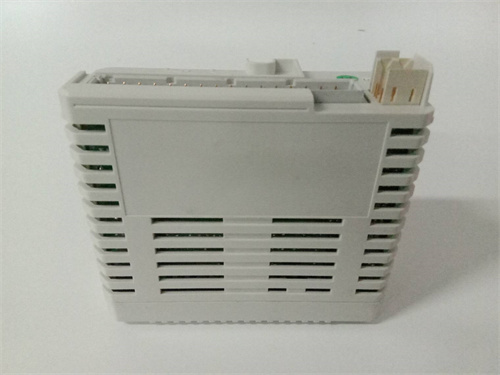

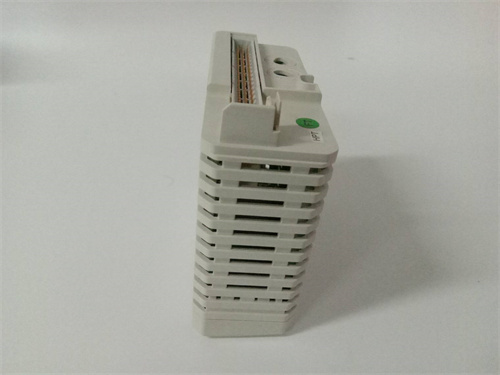

ABB AO810 — это универсальный аналоговый выходной модуль, разработанный для распределенной системы ввода-вывода S800 I/O, являющейся ключевым компонентом платформ автоматизации ABB System 800xA и Advant. Основная функция модуля AO810 — преобразование цифровых управляющих сигналов от контроллера в стандартные аналоговые сигналы для непосредственного управления полевыми исполнительными устройствами. Этот модуль обеспечивает надежное и точное формирование токовых или напряженных сигналов, что делает его критически важным звеном в любом контуре регулирования. Благодаря своей универсальности, ABB AO810 способен работать с широким спектром устройств, от клапанных позиционеров до частотных преобразователей. Полное техническое описание и руководства по интеграции доступны на официальном портале: ABB AO810.

Технические параметры и характеристики

• Тип модуля: Универсальный аналоговый выходной модуль (Analog Output).

• Совместимость: Модуль для установки в крейт S800 I/O. Работает в связке с контроллерами ABB AC 800M через интерфейсные модули связи (например, CI854) по шинам Profibus DP или Foundation Fieldbus.

• Количество каналов: 8 аналоговых выходов.

• Типы выходных сигналов (конфигурируемые на канал):

• Ток: 0-20 мА, 4-20 мА (активный выход, может питать петлю).

• Напряжение: 0-10 В, ±10 В, 0-5 В.

• Разрешение: Высокое, 16 бит.

• Точность: Высокая, обычно в пределах ±0.1% от полного диапазона.

• Нагрузочная способность (для токового выхода): Максимальное сопротивление петли, например, до 750 Ом (конкретное значение уточняется в спецификации).

• Гальваническая развязка: Развязка между каналами, а также между каналами и системной шиной S800 I/O Bus.

• Диагностика: Встроенная диагностика обрыва линии, короткого замыкания и выхода за рабочие пределы.

• Питание: Обеспечивается от крейта S800 I/O. Для выходных токовых петель также требуется внешний источник питания 24 В DC, подключаемый к клеммнику модуля.

Преимущества и особенности

1. Высокая универсальность и плотность каналов: Модуль AO810 предоставляет 8 независимо конфигурируемых выходных каналов в одном компактном корпусе, что позволяет эффективно использовать пространство в крейте S800.

2. Точность и стабильность выходного сигнала: Высокое разрешение и точность обеспечивают плавное и точное управление исполнительными механизмами, что напрямую влияет на качество регулирования технологического процесса.

3. Надежная изоляция: Гальваническая развязка защищает чувствительную системную шину от возможных проблем в полевых цепях (скачков напряжения, замыканий) и предотвращает взаимное влияние между каналами.

4. Встроенная диагностика целостности петли: Возможность удаленного обнаружения обрыва или короткого замыкания в кабеле, ведущем к исполнительному устройству, что позволяет быстро реагировать на отказы.

5. Горячая замена: Как и другие модули семейства S800 I/O, ABB AO810 поддерживает возможность замены без остановки контроллера (при соблюдении регламента процедуры), минимизируя простой производства.

Области применения и примеры использования

Модуль ABB AO810 применяется во всех отраслях промышленности для непосредственного управления конечными элементами контуров регулирования:

• Нефтегазовая и химическая промышленность: Управление регулирующими клапанами через позиционеры с сигналом 4-20 мА для контроля расхода, давления или уровня.

• Энергетика: Задание уставки для частотных преобразователей насосов и вентиляторов (сигнал 4-20 мА или 0-10 В) для энергоэффективного регулирования.

• Водоподготовка и водоочистка: Управление дозирующими насосами реагентов с помощью сигнала 4-20 мА.

• Металлургия и тяжелая промышленность: Задание скорости или момента на приводах прокатных станов, управление заслонками.

Пример: На установке ректификации нефтеперерабатывающего завода контроллер AC 800M рассчитывает необходимую степень открытия регулирующего клапана на линии подачи сырья. Этот цифровой сигнал передается на модуль AO810. Модуль ABB AO810 преобразует его в точный аналоговый сигнал 4-20 мА, который поступает на электропневматический позиционер клапана, обеспечивая точное регулирование потока и поддержание оптимальных технологических параметров в колонне.

Сравнение с аналогами других производителей

Рекомендации по выбору и важные замечания

1. Расчет нагрузки выходной петли: При использовании модуля AO810 в режиме токового выхода (4-20 мА) критически важно рассчитать общее сопротивление петли: сопротивление кабеля + сопротивление катушки позиционера или преобразователя. Оно не должно превышать максимальную нагрузочную способность модуля, указанную в спецификации на ABB AO810.

2. Организация питания выходных петель: Для активных токовых выходов необходимо предусмотреть надежный источник питания 24 В DC для каждой петли или группы петель. Полярность подключения источника к клеммам модуля ABB AO810 должна быть соблюдена.

3. Конфигурация режимов поведения при сбое: В программном обеспечении Control Builder M необходимо задать безопасное состояние для каждого канала модуля AO810 на случай потери связи с контроллером (например, удержание последнего значения, переход в заданное значение MIN или MAX). Это ключевой параметр для безопасности процесса.

4. Защита выходных цепей: Выходные цепи, особенно напряженческие, могут быть чувствительны к помехам. Рекомендуется использовать экранированные кабели и при необходимости устанавливать барьеры защиты от перенапряжений.

5. Резервирование критических контуров: Для контуров регулирования, отказ которых может привести к аварийной ситуации или большим потерям, следует рассматривать архитектуру с резервированными модулями вывода или использование специализированных резервированных решений.
