Описание продукта

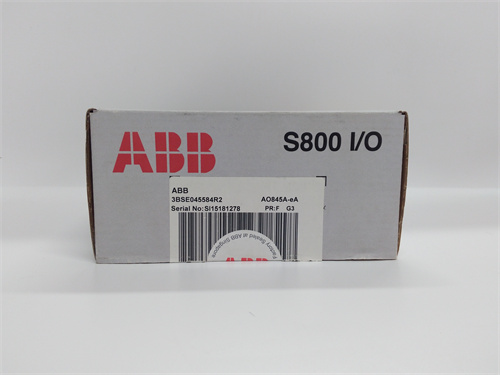

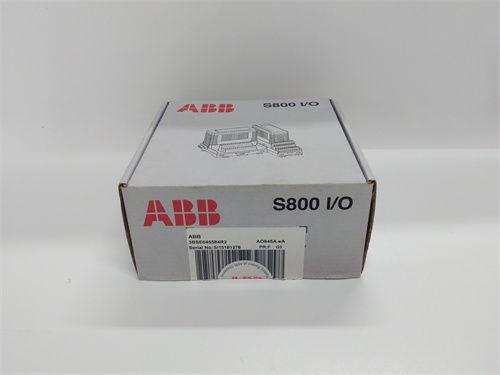

Модуль ABB AO845 представляет собой высокоточный 4-канальный аналоговый выходной модуль, разработанный для систем распределенного ввода-вывода S800 I/O. Это устройство является ключевым интерфейсом для управления исполнительными механизмами, требующими аналогового сигнала, в системах автоматизации на базе контроллеров ABB серии AC800M. Модуль AO845 обеспечивает преобразование цифровых управляющих сигналов от процессора в точные и стабильные аналоговые сигналы тока или напряжения. Его надежная конструкция и прецизионные характеристики делают ABB AO845 идеальным решением для контуров регулирования скорости, положения, давления и других параметров в ответственных технологических процессах.

Технические параметры

• Тип модуля: Аналоговый выходной модуль (AO).

• Количество каналов: 4.

• Типы выходных сигналов: 0/4-20 мА (токовая петля) и 0-10 В. Каналы, как правило, независимо конфигурируемые.

• Разрешение: Высокое, обычно 16 бит или выше.

• Точность: Высокая, например, ±0.05% от диапазона для сигнала 4-20 мА.

• Гальваническая развязка: Между каналами и между каналами и системной шиной.

• Нагрузочная способность: Максимальное сопротивление нагрузки для токового выхода (например, до 750 Ом), минимальное сопротивление нагрузки для напряжения (например, 1 кОм).

• Диагностика: Контроль обрыва петли, короткого замыкания, выход за пределы диапазона.

• Совместимость: Модуль для установки на шину S800 I/O, предназначен для работы с контроллерами серии AC800M.

• Индикация: Светодиодные индикаторы состояния для каждого канала.

Преимущества и особенности

• Высокая точность и стабильность: Модуль AO845 обеспечивает прецизионное формирование выходного сигнала с низким уровнем шума и минимальным дрейфом, что критически важно для точного позиционирования и плавного регулирования.

• Надежная гальваническая развязка: Полная изоляция каналов друг от друга и от логической стороны системы защищает контроллер от помех и повреждений, возникающих в силовых цепях исполнительных механизмов.

• Расширенная диагностика: Встроенные функции диагностики позволяют в режиме реального времени отслеживать состояние выходной петли (исправность подключения, целостность кабеля), предотвращая аварийные ситуации из-за потери управления.

• Гибкость конфигурации: Возможность независимой настройки каждого канала на работу в режиме тока или напряжения позволяет адаптировать один модуль ABB AO845 для управления разнотипными устройствами (частотными приводами, позиционерами клапанов, сервоусилителями).

• Промышленная прочность: Корпус и компоненты рассчитаны на длительную эксплуатацию в условиях промышленной среды с ее типичными вибрациями и перепадами температур.

Примеры применения в различных отраслях

• Регулирование скорости приводов: Управление частотными преобразователями (ЧП) насосов, вентиляторов и конвейеров с помощью сигнала 4-20 мА или 0-10 В.

• Позиционирование клапанов: Формирование управляющего сигнала для электрических или пневматических позиционеров регулирующих клапанов на трубопроводах.

• Управление сервосистемами: Задание уставки по скорости или моменту для сервоприводов в станках и робототехнике.

• Контроль мощности: Управление тиристорными или симисторными блоками для плавного регулирования напряжения на нагревательных элементах.

• Сигнализация и индикация: Подача аналогового сигнала на стрелочные или цифровые индикаторы на операторских панелях.

Сравнение с аналогами конкурентов

По сравнению с аналоговыми выходными модулями конкурентов (таких как Siemens или Rockwell), ABB AO845 характеризуется высокой плотностью каналов (4) в рамках формата S800 I/O и отличными метрологическими характеристиками. Его ключевым отличием часто является глубокая диагностика, вплоть до контроля целостности выходной петли, что не всегда присутствует в базовых модулях конкурентов. Внутри портфолио ABB, модуль AO845 является основным решением для задач аналогового управления в высокоуровневой системе AC800M, в то время как для менее требовательных задач могут использоваться более простые модули.

Рекомендации по выбору и важные замечания

1. Согласование нагрузки: Перед подключением убедитесь, что входное сопротивление управляемого устройства (например, частотного привода) соответствует допустимому диапазону нагрузки для выбранного типа сигнала модуля AO845. Для токового выхода (4-20 мА) общее сопротивление петли не должно превышать указанного максимума.

2. Защита выходов: Для защиты выходных каскадов модуля от индуктивных бросков напряжения (при управлении катушками или длинными кабелями) рекомендуется использовать защитные элементы, такие как супрессоры или варисторы, особенно на каналах, работающих в режиме напряжения.

3. Качество питания: Используйте качественный, стабилизированный источник питания для модуля, так как нестабильность питания напрямую влияет на точность и стабильность формируемых аналоговых сигналов.

4. Конфигурация безопасного состояния: В программном обеспечении контроллера обязательно настройте поведение каждого канала модуля ABB AO845 при сбое или переходе в стоп-режим (удержание последнего значения, переход в предустановленное безопасное состояние, например, 0 мА или 4 мА).

5. Экранирование: Для аналоговых сигналов управления, особенно напряжением 0-10 В и на большие расстояния, используйте экранированные кабели. Экран должен быть заземлен только с одной стороны, как правило, на клемме модуля или шкафа управления.
