Описание продукта

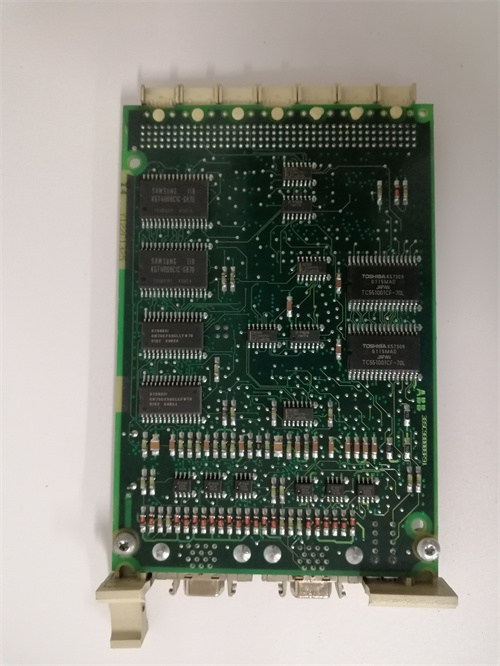

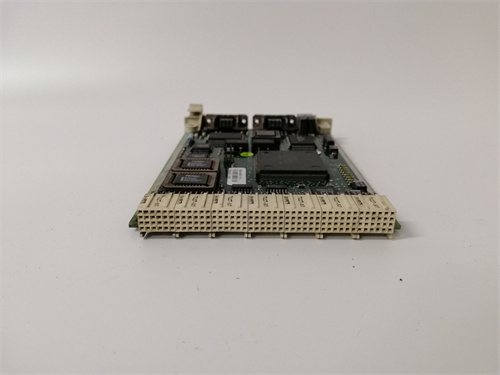

Модуль ABB CI522A представляет собой мощный и гибкий коммуникационный интерфейс для систем распределенного ввода-вывода S800 I/O. Этот модуль выполняет критически важную роль связующего звена между полевыми устройствами (через модули ввода-вывода) и контроллером верхнего уровня, обеспечивая обмен данными по высокоскоростной полевой шине PROFIBUS DP. Основная задача модуля CI522A — организация надежной и детерминированной передачи данных в реальном времени. Благодаря своей архитектуре, модуль ABB CI522A позволяет создавать масштабируемые и распределенные системы автоматизации, объединяя множество модулей S800 I/O в единую сеть под управлением ведущего устройства (мастера) PROFIBUS. Его устойчивость к промышленным помехам делает его надежным выбором для сложных объектов.

Технические параметры

• Тип модуля: Коммуникационный интерфейсный модуль (Communication Interface).

• Поддерживаемый протокол: PROFIBUS DP (DP-V0, DP-V1).

• Роль в сети: PROFIBUS Slave (ведомое устройство).

• Скорость передачи данных: Автоматическое определение или настройка в диапазоне от 9.6 кбит/с до 12 Мбит/с.

• Адресация: Адрес модуля настраивается с помощью DIP-переключателей на лицевой панели.

• Поддерживаемое количество модулей ввода-вывода: До 64 модулей на один интерфейсный модуль (в зависимости от конфигурации и объема данных).

• Потребляемая мощность от шины: Определенное значение, зависящее от конфигурации и количества подключенных I/O-модулей.

• Интерфейс связи: Разъем Sub-D 9-pin для подключения к сети PROFIBUS.

• Индикация: Светодиодные индикаторы для состояния питания (PWR), активности шины (BUS), диагностики (DIAG) и состояния обмена данными (RUN/OK).

Преимущества и особенности

• Высокая производительность и надежность: Модуль CI522A обеспечивает быстрый и предсказуемый обмен данными по шине PROFIBUS, что необходимо для систем управления в реальном времени. Его промышленный дизайн гарантирует стабильную работу.

• Простая и гибкая конфигурация: Настройка адреса осуществляется механическими переключателями, что исключает необходимость сложного программного конфигурирования на этапе монтажа. Конфигурация структуры I/O-модулей выполняется в инструментах инжиниринга контроллера (мастера).

• Масштабируемость системы: Возможность подключения до 64 модулей ввода-вывода к одному интерфейсу ABB CI522A позволяет создавать крупные распределенные станции с сотнями сигналов, сокращая затраты на кабельную инфраструктуру.

• Мощная диагностика: Наличие специализированных светодиодных индикаторов и поддержка диагностических данных протокола PROFIBUS DP-V1 позволяют оперативно выявлять и локализовывать неисправности как в самом модуле, так и в сети или подключенных I/O-модулях.

• Совместимость и интеграция: Модуль является стандартным устройством PROFIBUS DP и может работать под управлением ведущих устройств (ПЛК) от различных производителей, поддерживающих этот протокол, что обеспечивает гибкость выбора системного контроллера.

Примеры применения в различных отраслях

• Распределенные системы управления в цехах: Организация сбора данных с удаленных шкафов ввода-вывода, расположенных вдоль производственной линии, с передачей их на центральный ПЛК по одной шине PROFIBUS.

• Автоматизация технологических процессов: Создание интеллектуальных полевых станций для управления агрегатами (насосные станции, компрессорные цеха) с передачей всех данных на главный контроллер АСУ ТП.

• Энергетика: Интеграция шкафов контроля и управления вспомогательным оборудованием (системы смазки, охлаждения) в единую систему управления энергоблоком.

• Водоочистные сооружения: Связь распределенных шкафов управления задвижками, насосами и датчиками с центральным диспетчерским пунктом.

Сравнение с аналогами конкурентов

По сравнению с аналогичными интерфейсными модулями для других шин (например, DeviceNet или Modbus) или с более новыми решениями на базе PROFINET, модуль CI522A представляет собой проверенное, надежное и рентабельное решение для инсталляций, основанных на широко распространенном стандарте PROFIBUS DP. Его преимущество — в огромной инсталлированной базе, простоте и предсказуемости. Внутри линейки ABB S800 I/O он является одним из ключевых коммуникационных модулей для интеграции с системами, использующими PROFIBUS, в то время как для других протоколов существуют иные версии интерфейсов (например, CI854 для Ethernet).

Рекомендации по выбору и важные замечания

1. Планирование объема данных: Перед выбором необходимо рассчитать общий объем входных и выходных данных для всех подключаемых к CI522A модулей ввода-вывода, чтобы убедиться, что он не превышает максимально допустимого для конфигурации ведомого устройства и выбранной скорости шины.

2. Правила прокладки шины: Строго соблюдайте правила построения сети PROFIBUS: использование качественного экранированного кабеля, правильное терминирование (установка оконечных резисторов) на обоих концах сегмента, отдельная трассировка от силовых линий.

3. Настройка адреса: Убедитесь, что адрес, установленный на DIP-переключателях модуля ABB CI522A, уникален в пределах сети PROFIBUS и соответствует адресу, запрограммированному в конфигурации ведущего устройства.

4. Заземление экрана: Экран кабеля PROFIBUS должен быть качественно заземлен с обоих концов. Часто для этого используются специальные разъемы или шины заземления в шкафу.

5. Резервирование и диагностика: Для повышения доступности критических систем рассмотрите возможность резервирования шины или использования модулей с резервированным интерфейсом. Регулярно анализируйте диагностические сообщения в контроллере для упреждающего обслуживания.
