Описание продукта

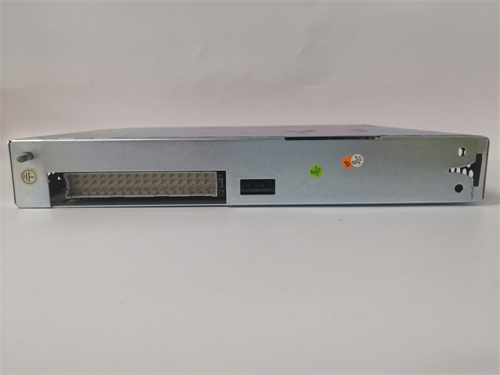

ABB CI630 3BSE011000R1 — это интерфейсный модуль связи (Communication Interface) для распределенной системы ввода-вывода S800 I/O, служащий интеллектуальным связующим звеном между модулями в крейте S800 и системной шиной контроллера ABB AC 800M. Данный модуль, CI630, играет роль мастера в шине S800 I/O, управляя обменом данными с подключенными к нему модулями аналогового и дискретного ввода/вывода. Его основная задача — обеспечить надежную и быструю передачу данных из удаленного шкафа ввода-вывода в центральный процессор системы управления. Модуль ABB CI630 3BSE011000R1 является фундаментальным компонентом для построения распределенных архитектур в рамках систем System 800xA и Advant MOD 300. Технические подробности и руководства по конфигурации доступны по ссылке: ABB CI630 3BSE011000R1.

Технические параметры и характеристики

• Тип модуля: Интерфейсный модуль связи для шины S800 I/O.

• Полный артикул: 3BSE011000R1.

• Совместимость: Работает в крейте (стойке) S800 I/O. Предназначен для подключения к контроллерам ABB AC 800M.

• Системная шина (высокого уровня): Подключается к контроллеру через шину ModuleBus (внутренняя шина крейтов AC 800M).

• Локальная шина (низкого уровня): Управляет модулями ввода-вывода в своем крейте S800 по локальной параллельной шине S800 I/O Bus.

• Количество подключаемых модулей: Управляет всеми модулями, установленными в одном крейте S800 I/O (обычно до 12 модулей).

• Типы подключаемых модулей: Все модули семейства S800 I/O (AI, AO, DI, DO, счетчики и т.д.).

• Питание: Получает питание от крейта S800 I/O.

• Индикация: Светодиоды для отображения статуса питания, активности локальной шины, системных ошибок и состояния связи с контроллером.

• Конфигурация: Настраивается с помощью программного обеспечения Control Builder M.

Преимущества и особенности

1. Интеллектуальный концентратор ввода-вывода: Модуль CI630 разгружает центральный процессор контроллера, беря на себя управление всеми модулями в крейте, что повышает общую производительность системы.

2. Высокая скорость обмена данными: Локальная шина S800 I/O Bus обеспечивает очень быстрый обмен данными между модулями и CI630, что критично для быстрых процессов и задач синхронизации.

3. Распределенная архитектура: Позволяет размещать шкафы ввода-вывода S800 I/O с интерфейсом CI630 непосредственно рядом с технологическим оборудованием, сокращая длину дорогостоящих полевых кабелей.

4. Надежность и диагностика: Модуль осуществляет постоянный мониторинг подключенных модулей и целостности локальной шины, обеспечивая детальную диагностику на уровне крейта.

5. Горячая замена: Поддерживается горячая замена модулей в крейте S800 I/O, включая сам модуль CI630 (при соблюдении строгих процедур и поддержке со стороны контроллера).

Области применения и примеры использования

Модуль ABB CI630 3BSE011000R1 применяется везде, где требуется создание удаленных станций ввода-вывода в системах на базе ABB AC 800M:

• Крупные технологические установки (НПЗ, химические заводы): Распределенные шкафы S800 I/O с модулем CI630 размещаются в разных зонах установки для сбора сигналов от датчиков и управления исполнительными механизмами.

• Энергетика: Распределенные шкафы управления на разных этажах котельной или вблизи турбогенераторов.

• Нефтегазовые платформы и трубопроводы: Удаленные шкафы для контроля и управления на насосных и компрессорных станциях.

• Системы очистки воды: Локальные станции ввода-вывода для управления клапанами и насосами в разных зонах очистных сооружений.

Пример: На нефтехимическом комплексе каждый технологический реактор оснащен собственным шкафом S800 I/O. В каждом таком шкафу установлен модуль CI630, который управляет десятками модулей ввода-вывода, подключенных к датчикам температуры, давления и клапанам реактора. Модуль ABB CI630 3BSE011000R1 по высокоскоростной шине ModuleBus передает все собранные данные в центральный контроллер AC 800M, расположенный в диспетчерской, обеспечивая централизованное управление всем комплексом.

Сравнение с аналогами других производителей

Рекомендации по выбору и важные замечания

1. Планирование архитектуры: Модуль ABB CI630 является ключом к построению удаленной станции. Необходимо четко определить количество и тип требуемых модулей ввода-вывода в крейте, чтобы убедиться в их совместимости и количестве слотов.

2. Требования к контроллеру: Модуль CI630 3BSE011000R1 предназначен для работы с контроллерами AC 800M. Убедитесь в совместимости версий аппаратного и программного обеспечения контроллера и модуля. Актуальная информация в матрице совместимости ABB.

3. Особенности монтажа и питания: Крейт S800 I/O и модуль CI630 требуют качественного и стабильного источника питания 24 В DC. Необходимо соблюдать рекомендации по заземлению шкафа для обеспечения электромагнитной совместимости.

4. Конфигурация в Control Builder: После физического монтажа модуль и все подключенные к нему модули ввода-вывода должны быть корректно добавлены и сконфигурированы в проекте Control Builder M. Необходимо правильно задать адресацию и типы данных.

5. Резервирование: Для повышения отказоустойчивости критически важных станций ввода-вывода рассмотрите возможность использования резервированной конфигурации с двумя модулями CI630 (в специальных резервированных крейтах) или резервирования на уровне контроллера и шины ModuleBus.
