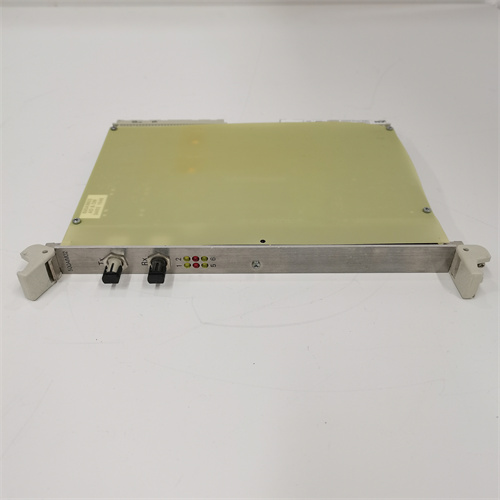

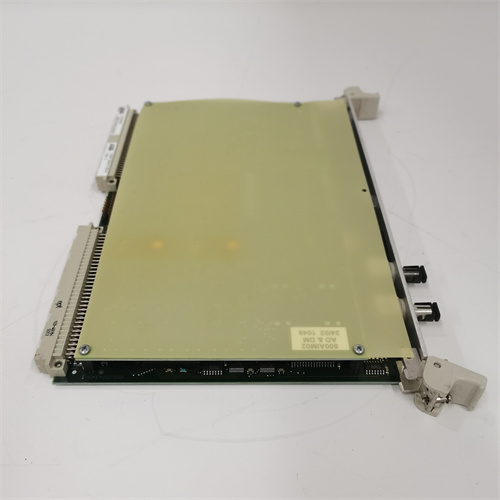

Описание модуля аналогового ввода ABB 500AIM02 1MRB150022R001 1HDF 930412 X010

ABB 500AIM02 1MRB150022R001 1HDF 930412 X010 представляет собой модуль аналогового ввода, предназначенный для систем распределенного ввода-вывода серии Advant Fieldbus 100 (AF100) или других совместимых платформ управления ABB. Этот модуль выполняет критически важную функцию преобразования стандартных аналоговых сигналов от полевых датчиков (например, 4-20 мА, 0-10 В) в цифровые данные для их дальнейшей обработки контроллером ABB. ABB 500AIM02 является основным компонентом для построения надежных систем сбора данных в технологических процессах.

Основные технические параметры

• Тип модуля: Модуль аналогового ввода (Analog Input Module).

• Количество каналов: 8 аналоговых входных каналов.

• Типы входных сигналов: Поддержка стандартных промышленных сигналов: токовый вход 0/4-20 мА и, в зависимости от конфигурации, возможно, напряжение 0-10 В.

• Разрешение: Высокое разрешение (обычно 16-бит) для точного измерения.

• Изоляция: Гальваническая изоляция между каналами и между каналами и системной шиной для защиты от помех и различных потенциалов земли.

• Диагностика: Встроенная диагностика, включая контроль обрыва провода (broken wire detection) для токовых входов.

• Совместимость: Модуль предназначен для установки в базовый модуль (base unit) или корзину серии S500 или AF100. Подключается к системе через соответствующий интерфейсный модуль связи.

• Индикация: Светодиодные индикаторы состояния питания и активности.

Ключевые преимущества и особенности

Главным преимуществом модуля ABB 500AIM02 является его высокая надежность и устойчивость к промышленным помехам, достигаемая за счет качественной гальванической изоляции. Это обеспечивает точность измерений даже в условиях сильных электромагнитных наводок. Модуль отличается простотой конфигурации и удобством монтажа на стандартную DIN-рейку в базовом модуле. Его интеграция в экосистему ABB позволяет осуществлять централизованную конфигурацию и диагностику через программное обеспечение ABB. Долгосрочная доступность компонентов и поддержка со стороны производителя делают 500AIM02 предсказуемым выбором для модернизации и поддержки существующих систем.

Примеры применения в различных отраслях

• Нефтегазовая промышленность: Измерение давления, уровня и расхода на установках подготовки и перекачки.

• Химическое производство: Контроль температуры в реакторах, уровня в емкостях, расхода реагентов.

• Энергетика: Мониторинг параметров пара, воды, температуры подшипников на турбинах и котлах.

• Водоподготовка и очистка сточных вод: Измерение pH, мутности, уровня и расхода.

• Общая промышленная автоматизация: Сбор данных с датчиков температуры, давления и расхода на производственных линиях.

Сравнение с аналогами конкурентов

В своем сегменте (модули аналогового ввода для устаревающих, но активно эксплуатируемых систем) ABB 500AIM02 конкурирует с аналогичными модулями от производителей Siemens (серия ET200 для SIMATIC S5/S7), GE (серия Genius) или Modicon. Его ключевым отличием является принадлежность к экосистеме ABB Advant/System 800xA (через интерфейсы AF100). По сравнению с более современными модулями ввода-вывода (например, для Profinet или EtherNet/IP), 500AIM02 может уступать в скорости обмена данными и плотности каналов, но остается надежным и проверенным решением для ремонта или расширения действующих систем на базе контроллеров ABB Advant.

Рекомендации по выбору и важные замечания

1. Точная идентификация и совместимость: Представленный длинный код (1MRB150022R001 1HDF 930412 X010) указывает на конкретную заводскую комплектацию и версию. При заказе запасного модуля необходимо максимально точно указывать все эти данные или использовать код со старого модуля. Крайне важно проверить совместимость с используемым базовым модулем (base unit) и версией системного ПО.

2. Конфигурация и адресация: Модуль требует правильной настройки типа входного сигнала (ток/напряжение) и диапазона. Эта настройка может осуществляться перемычками (jumpers) на самом модуле или программно через конфигуратор ABB.

3. Подключение и защита: Используйте экранированные кабели для аналоговых сигналов и заземляйте экран только с одной стороны (обычно на стороне системы). Для защиты от мощных помех в особо тяжелых условиях могут потребоваться дополнительные барьеры изоляции.

4. Проверка работоспособности: После установки выполните калибровку "нуля" и "шпана" с помощью точного источника сигнала для проверки правильности показаний каждого канала модуля ABB 500AIM02.

5. Источник приобретения: Учитывая статус продукта (зрелый/устаревающий), приобретать модуль следует у проверенных поставщиков, специализирующихся на запасных частях для систем АСУ ТП, чтобы гарантировать получение оригинального и работоспособного компонента. Остерегайтесь контрафактной продукции.

6. Планирование модернизации: При частых отказах или необходимости расширения функционала рассмотрите возможность перехода на более современную платформу распределенного ввода-вывода ABB (например, серии S800 I/O), которая предлагает лучшую производительность, диагностику и долгосрочную поддержку.
