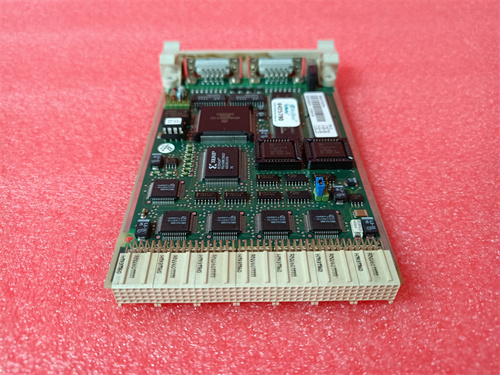

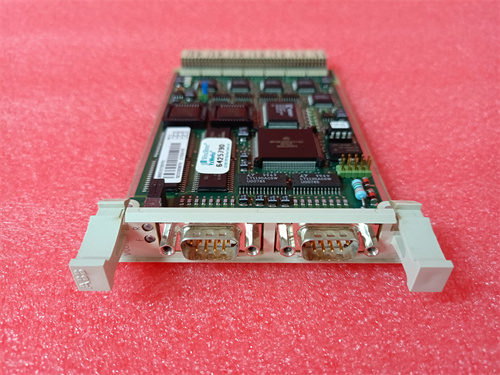

Обзор устройства: Модуль ввода-вывода для системы Freelance или AC 700F ABB CI532V09

Модуль ABB CI532V09 является компонентом системы распределенного ввода-вывода для контроллеров серии AC 700F или для системы распределенного управления Freelance от компании ABB. Этот модуль, ABB CI532V09 [вставьте_ссылку], выполняет функции ввода-вывода дискретных (релейных) сигналов и предназначен для непосредственного подключения к полевым устройствам, таким как кнопки, датчики, сигнальные лампы и маломощные исполнительные механизмы. Модуль ABB CI532V09 обеспечивает гальваническую развязку и коммутацию сигналов, выступая в роли интерфейса между низковольтными цепями управления и логическим уровнем контроллера.

Основные параметры продукта

• Производитель: ABB.

• Тип изделия: Модуль дискретного ввода-вывода (Discrete I/O Module), вероятно, релейного типа.

• Полный код заказа: CI532V09. Обозначает принадлежность к серии (CI53), тип (2V - возможно, указывает на тип выходов) и версию (09).

• Совместимость: Предназначен для установки на шинную плату (carrier) или в стойку распределенного ввода-вывода системы Freelance или AC 700F (например, в основу DO512).

• Тип каналов: Скорее всего, содержит комбинацию дискретных входов (DI) и дискретных выходов (DO). Выходы, судя по индексу, вероятно, являются релейными.

• Количество каналов: Стандартное количество, например, 8 или 16 каналов на модуль.

• Характеристики релейных выходов: Номинальное коммутируемое напряжение (например, 24 В DC / 230 В AC), максимальный коммутируемый ток (например, 2 А на канал), тип контактов (перекидные или нормально разомкнутые).

• Характеристики входов: Напряжение логического уровня (например, 24 В DC), тип входа (сухой контакт или PNP).

• Изоляция: Гальваническая развязка между полевыми цепями и логической стороной контроллера.

• Индикация: Светодиодные индикаторы состояния для каждого канала.

Преимущества и особенности

1. Надежность и долговечность релейных выходов: Использование реле в модуле ABB CI532V09 обеспечивает высокую устойчивость к перегрузкам по току и перенапряжениям, характерным для индуктивных нагрузок (маленькие соленоиды, катушки реле). Реле обеспечивают полную гальваническую развязку.

2. Простота подключения и диагностики: Устройство ABB CI532V09 [вставьте_ссылку] оснащено удобными клеммными соединениями и яркими светодиодными индикаторами для каждого канала. Это позволяет быстро проводить монтаж, ввод в эксплуатацию и визуальную диагностику состояния выходов и входов.

3. Гибкость коммутации нагрузок: Релейные выходы позволяют коммутировать как цепи постоянного, так и переменного тока широкого диапазона напряжений, что делает модуль универсальным для различных типов нагрузок на объекте.

4. Компактность и модульность: Модульная конструкция позволяет устанавливать необходимое количество каналов ввода-вывода, экономя место в шкафу. Легкая замена модуля в случае выхода из строя минимизирует время простоя.

5. Полная интеграция с системой Freelance/AC 700F: Модуль является частью экосистемы ABB для средних и малых систем автоматизации. Он легко конфигурируется в соответствующем программном обеспечении (например, ABB Control Builder F), а его статус отображается в среде оператора.

Примеры применения в различных отраслях

• Управление зданиями (BMS): Включение/выключение освещения, управление заслонками вентиляции, контроль состояния дверей и окон, управление насосами циркуляции.

• Водоподготовка: Управление малыми насосами дозирования реагентов, сигнализация уровней в емкостях, управление задвижками с электроприводом малой мощности.

• Производство: Управление сигнальной арматурой (световая и звуковая), контроль положения механических упоров и датчиков на конвейерных линиях, управление пневмоцилиндрами через электроклапаны.

• Сельское хозяйство: Автоматизация систем полива, вентиляции теплиц, управления освещением.

Сравнение с аналогами конкурентов

По сравнению с дискретными модулями других производителей для ПЛК начального и среднего уровня (Siemens LOGO! / S7-1200, Schneider Electric Modicon M221/M251, Wago), модуль ABB CI532V09 имеет свои особенности:

• Специализация в составе экосистемы Freelance: Его ключевое преимущество — оптимизированная работа в рамках системы Freelance или с контроллерами AC 700F, что обеспечивает простую конфигурацию и надежную интеграцию для пользователей этой платформы.

• Акцент на надежную коммутацию: Наличие релейных выходов является отличием от чисто транзисторных модулей. Реле лучше подходят для коммутации разнородных и «грязных» нагрузок, хотя и имеют ограниченный механический ресурс.

• Целесообразность для модернизации: Часто является оптимальным выбором для модернизации существующих объектов, где уже используется система Freelance и требуется замена или расширение дискретных каналов.

• Уровень интеграции: Предлагает более глубокую интеграцию с собственным ПО и оборудованием ABB по сравнению с универсальными модулями сторонних производителей.

Рекомендации по выбору и меры предосторожности

1. Анализ нагрузки на выходные каналы: При использовании релейных выходов критически важно рассчитать ток и тип нагрузки (активная, индуктивная, ламповая) для каждого канала. Не превышайте максимальный коммутируемый ток, указанный в спецификации модуля ABB CI532V09. Для индуктивных нагрузок (катушки, соленоиды) используйте защитные варисторы или RC-цепи.

2. Проверка совместимости с шинной платой (основой): Убедитесь, что выбранная шинная плата или основа (например, DO512) поддерживает данный тип модуля и имеет достаточное количество слотов. Совместимость проверяется по каталогам ABB.

3. Правильное подключение источников питания: Модуль требует отдельного подключения питания для полевых цепей (нагрузки) и, возможно, для внутренней логики. Строго соблюдайте схему подключения и полярность, указанную в руководстве по монтажу.

4. Учет механического ресурса реле: Реле имеют ограниченный срок службы (количество циклов срабатывания). Для часто переключающихся нагрузок (например, >1 срабатывания в минуту) рассмотрите возможность использования транзисторных выходных модулей. Приобретайте оригинальные модули у официальных дистрибьюторов, например, по ссылке ABB CI532V09 [вставьте_ссылку].

5. Конфигурация и тестирование: После установки корректно сконфигурируйте адрес и тип модуля в программном обеспечении контроллера. Проведите пошаговое тестирование каждого входного и выходного канала: проверьте реакцию на замыкание входа и управляйте каждым выходом по отдельности, проверяя срабатывание нагрузки и индикации. Регулярно проводите визуальный осмотр на предмет подгорания контактов или перегрева.
