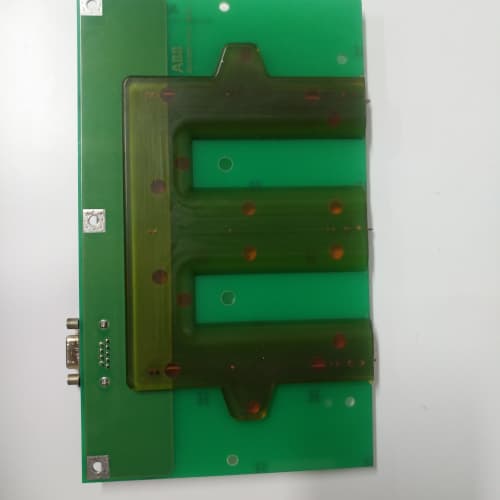

Обзор устройства: Силовой контроллер или модуль управления приводом ABB XVC770AE 3BHE006414R0001

Модуль ABB XVC770AE 3BHE006414R0001 является высокоспециализированным компонентом приводной техники или систем управления среднего напряжения производства компании ABB. Этот модуль, ABB XVC770AE 3BHE006414R0001 [вставьте_ссылку], выполняет функцию основного контроллера, платы управления или интерфейсного модуля в составе сложных преобразователей частоты (например, серии ACS 1000, ACS 6000) или других силовых электронных систем. Модуль ABB XVC770AE 3BHE006414R0001 отвечает за выполнение алгоритмов управления, обработку сигналов, коммуникацию и диагностику, являясь «мозгом» силового шкафа.

Основные параметры продукта

• Производитель: ABB.

• Тип изделия: Плата управления / контроллер (Control Board, Drive Control Unit) для преобразователя частоты среднего напряжения.

• Полные коды заказа: XVC770AE (функциональное обозначение) и 3BHE006414R0001 (материальный код ABB).

• Совместимость: Предназначен для установки в строго определенную модель преобразователя частоты или силового шкафа ABB среднего напряжения. Часто является частью системы управления NETA-01 или аналогичной.

• Основные функции:

• Центральное управление: Реализация векторного или скалярного управления двигателем, расчет ШИМ.

• Обработка сигналов: Прием сигналов с датчиков тока и напряжения, сигналов управления с панели или сети.

• Защита и диагностика: Непрерывный мониторинг состояния привода, генерация кодов неисправностей, реализация защитных отключений.

• Коммуникации: Обеспечение связи с верхним уровнем (АСУ ТП) через встроенные или подключаемые интерфейсы (Profibus, Modbus, DriveBus).

• Интерфейсы: Включает разъемы для подключения к силовым модулям, датчикам, панели оператора и коммуникационным шинам.

• Программирование и настройка: Конфигурируется с помощью специализированного программного обеспечения ABB (например, DriveWindow, DriveAP).

Преимущества и особенности

1. Высокая надежность и производительность в критических приложениях: Плата ABB XVC770AE 3BHE006414R0001 спроектирована для управления мощными и ответственными приводами, где отказ недопустим. Использование промышленных компонентов и строгий контроль качества обеспечивают бесперебойную работу в тяжелых условиях.

2. Передовые алгоритмы управления: Модуль ABB XVC770AE 3BHE006414R0001 [вставьте_ссылку] реализует сложные алгоритмы прямого управления моментом (DTC) или иные методы, обеспечивающие прецизионное регулирование скорости и момента двигателя с высочайшей динамикой и точностью.

3. Всесторонняя диагностика и мониторинг: Устройство предоставляет детальнейшую информацию о состоянии привода: токи, напряжения, температуру, статус силовых модулей, историю ошибок и осциллограммы. Это позволяет проводить углубленный анализ и прогнозировать обслуживание.

4. Гибкая интеграция в системы автоматизации: Благодаря поддержке стандартных промышленных протоколов, привод с этой платой легко встраивается в любую современную АСУ ТП или систему управления предприятием, обеспечивая централизованный контроль и управление.

5. Оптимизация под силовую платформу ABB: Контроллер идеально согласован с силовыми модулями (IGCT, IGBT), датчиками и системой охлаждения конкретной серии привода ABB, гарантируя максимальную эффективность и безопасность работы всей системы в целом.

Примеры применения в различных отраслях

• Энергетика: Управление приводными двигателями питательных насосов (ПЭН), циркуляционных насосов, дутьевых вентиляторов (ДВ) и дымососов (ДС) на тепловых и атомных электростанциях.

• Нефтегазовая промышленность: Основной привод центробежных компрессоров на газоперекачивающих станциях, привод насосов высокого давления на магистральных трубопроводах и НПЗ.

• Горнодобывающая и металлургическая промышленность: Управление приводами шаровых мельниц, дробилок, шахтных подъемных машин, главных приводов прокатных станов.

• Водоснабжение: Привод мощных насосов на насосных станциях первого подъема и очистных сооружениях.

Сравнение с аналогами конкурентов

По сравнению с контроллерами приводов среднего напряжения других производителей (Siemens SINAMICS, GE (Converteam), WEG), плата ABB XVC770AE 3BHE006414R0001 и приводы ABB в целом выделяются:

• Технология прямого управления моментом (DTC): ABB является пионером и лидером в коммерческом применении DTC. Эта технология, реализуемая такими платами, обеспечивает исключительную динамику и точность управления без датчика обратной связи на валу.

• Модульность и масштабируемость в сегменте среднего напряжения: Решения ABB охватывают очень широкий диапазон мощностей с высокой степенью стандартизации компонентов, что упрощает обслуживание и модернизацию.

• Глобальная сервисная экспертиза: ABB обладает одной из самых развитых в мире сетей сервисной поддержки для приводов среднего напряжения, что критически важно для сложного и дорогостоящего оборудования.

• Интеграция в комплексные решения: Приводы с такими контроллерами часто являются частью более широких предложений ABB по оптимизации энергопотребления и управления процессами.

Рекомендации по выбору и меры предосторожности

1. Точная идентификация модели привода и версии аппаратного обеспечения: Данная плата предназначена для конкретной модели и ревизии преобразователя частоты ABB. При заказе необходимо указать полный код и модель привода, в котором она будет установлена. Несовместимость может привести к полной неработоспособности.

2. Проверка совместимости и необходимости обновления firmware: Убедитесь, что ревизия платы и версия встроенного программного обеспечения (firmware) совместимы с остальными компонентами привода. Возможно, потребуется обновление firmware после установки.

3. Профессиональная замена и соблюдение мер ESD: Замена платы управления — высокоточная операция. Она должна проводиться квалифицированным сервисным инженером ABB с соблюдением всех мер предосторожности, включая защиту от электростатических разрядов (ESD). Неправильная установка может вызвать серьезные повреждения.

4. Резервное копирование параметров и полная настройка: Перед извлечением старой платы обязательно сохраните полную резервную копию всех параметров и конфигурации привода. После установки новой платы ABB XVC770AE 3BHE006414R0001 [вставьте_ссылку], приобретенной через официальные каналы, необходимо восстановить конфигурацию и провести процедуры настройки и адаптации привода к двигателю.

5. Комплексное тестирование и ввод в эксплуатацию: После установки и настройки проведите полный цикл функциональных испытаний: проверку связи, тестовый запуск на холостом ходу, проверку всех защит и, наконец, пробный запуск под нагрузкой. Все действия должны документироваться. Наличие запасной платы управления для критически важных приводов является лучшей практикой.
