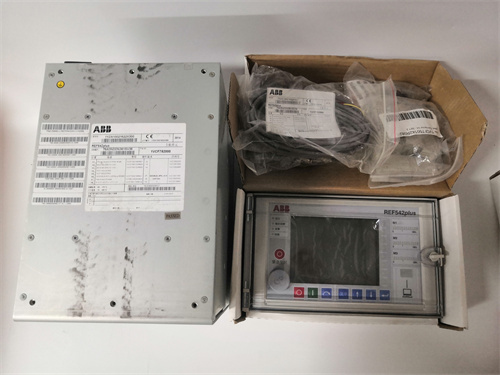

Обзор устройства: Многофункциональное реле защиты и управления для подстанций ABB REF542PLUS 1VCR007346

Многофункциональное реле ABB REF542PLUS 1VCR007346 представляет собой комплексное устройство релейной защиты, автоматики, управления и измерения (реле «4 в 1») для распределительных устройств среднего напряжения (КРУ, КСО) производства компании ABB. Это устройство, ABB REF542PLUS 1VCR007346 [вставьте_ссылку], входит в состав интеллектуальных устройств (IED) серии Relion® и предназначено для защиты и управления выключателями, присоединениями фидеров, двигателей, трансформаторов и конденсаторных батарей на подстанциях промышленных предприятий и объектов распределительных сетей. Устройство ABB REF542PLUS 1VCR007346 обеспечивает интеграцию функций защиты, управления, измерения и связи в одном компактном корпусе.

Основные параметры продукта

• Производитель: ABB (подразделение Electrification - Smart Power).

• Тип изделия: Многофункциональное реле защиты, автоматики, управления и измерения (Feeder Protection and Control Unit).

• Полные коды заказа: REF542PLUS (серия и модель), 1VCR007346 (материальный код / партномер).

• Основные функции защиты:

• Дифференциальная защита (87): Для коротких линий и кабелей.

• Дистанционная защита (21): Для линий электропередачи.

• Направленная/ненаправленная токовая защита (50, 51, 67): Максимальная токовая защита с выдержкой времени и защита от замыканий на землю.

• Защита двигателя (49, 66): Тепловая модель и защита от заклинивания.

• Защита конденсаторных батарей (50/51, 59, 81).

• Функции управления: Логика управления выключателем (включение/отключение), автоматическое включение резерва (АВР), синхронизация, программируемая логика (PLC-функции).

• Измерения: Токи, напряжения, мощности, cos φ, частота, гармоники.

• Коммуникации: Поддержка протоколов IEC 61850 (GOOSE, MMS), Modbus, DNP3, Profibus.

• Вводы/выводы: Аналоговые входы (ток/напряжение), дискретные входы (BI), программируемые релейные выходы (BO).

Преимущества и особенности

1. Интеграция «4 в 1»: Устройство ABB REF542PLUS 1VCR007346 объединяет в одном корпусе функции, для которых традиционно требовались отдельные устройства: реле защиты, логический контроллер (ПЛК), измерительный преобразователь и коммуникационный шлюз. Это радикально сокращает количество оборудования в шкафу, упрощает монтаж, настройку и обслуживание.

2. Гибкость и адаптивность: Благодаря программируемой логике (встроенные PLC-функции) и возможности выбора необходимых защит из обширной библиотеки, реле может быть точно сконфигурировано под конкретный объект защиты (фидер, двигатель, трансформатор), что делает его универсальным решением.

3. Соответствие стандарту цифровой подстанции IEC 61850: Устройство ABB REF542PLUS 1VCR007346 [вставьте_ссылку] является полноценным элементом цифровой подстанции. Поддержка GOOSE позволяет реализовать быстрый обмен дискретными сигналами между устройствами без помощи ПЛК верхнего уровня, а MMS — для интеграции в АСУ ТП.

4. Удобный человеко-машинный интерфейс (HMI): Наличие большого графического дисплея с интуитивной навигацией и локальной панели управления обеспечивает удобную работу на месте, отображение мнемосхемы, логов событий и осциллограмм.

5. Компактность и модульность: Несмотря на богатую функциональность, устройство имеет компактные размеры для монтажа на дверь шкафа КРУ. Модульная конструкция некоторых версий позволяет выбирать необходимые интерфейсы связи.

Примеры применения в различных отраслях

• Промышленные предприятия: Комплексная защита и управление вводными и секционными выключателями главных распределительных щитов (ГРЩ), защита фидеров, питающих цеховые трансформаторы и крупные двигатели (насосы, вентиляторы, компрессоры).

• Распределительные сети (РЭС, сетевые компании): Защита и автоматика фидеров 6-10 кВ в распределительных пунктах и трансформаторных подстанциях, реализация АВР.

• Инфраструктурные объекты: Управление и защита систем электроснабжения аэропортов, больниц, центров обработки данных.

• Объекты возобновляемой энергетики: Защита и управление подключениями солнечных электростанций или ветрогенераторов к распределительной сети.

Сравнение с аналогами конкурентов

По сравнению с другими многофункциональными реле (Siemens SIPROTEC 7SJ82, Schneider Electric MiCOM P3xx, GE Multilin F650), устройство ABB REF542PLUS 1VCR007346 имеет характерные отличия:

• Акцент на интеграцию управления (PLC-функции): Серия REF542plus исторически известна мощными встроенными возможностями программируемой логики, что позволяет реализовывать сложную локальную автоматику (АВР, частотные пуски двигателей) без внешнего ПЛК.

• Оптимизация для промышленных распределительных сетей: Имеет прочные позиции именно на промышленных предприятиях, где требуется защита сложных конфигураций сетей и двигателей.

• Удобство эксплуатации и диагностики: Графический интерфейс и программное обеспечение PCM600 часто отмечаются как очень удобные для повседневной эксплуатации и анализа событий.

• Экосистема ABB для КРУ: Часто является частью комплексных решений ABB для комплектных распределительных устройств (КРУ), обеспечивая идеальную интеграцию с выключателями и другим оборудованием ABB.

Рекомендации по выбору и меры предосторожности

1. Детальный анализ объекта защиты: Четко определите, что будет защищаться (тип фидера, длина кабеля, параметры двигателя/трансформатора) и какие функции управления (АВР, пуск) требуются. Это основа для выбора и конфигурации ABB REF542PLUS 1VCR007346.

2. Проектирование схемы подключения и коммуникаций: Разработайте детальные схемы подключения трансформаторов тока (ТТ) и напряжения (ТН), дискретных сигналов. Спланируйте структуру данных для обмена по IEC 61850, определите GOOSE-сигналы для быстрой логики.

3. Проверка совместимости с выключателем и другими устройствами: Убедитесь, что реле совместимо по интерфейсам управления (тип привода, ток отключения) с используемым выключателем. Проверьте совместимость версий firmware с другими IED в системе.

4. Квалифицированная настройка и программирование: Конфигурация такого сложного устройства должна выполняться инженером-релейщиком, прошедшим обучение ABB, с использованием ПО PCM600. Особое внимание — настройке уставок защит и программированию логики. Приобретайте реле через официальные каналы, например, по ссылке ABB REF542PLUS 1VCR007346 [вставьте_ссылку].

5. Комплексные испытания и ввод в эксплуатацию: После монтажа обязательны полномасштабные испытания с подачей токов и напряжений от релейной испытательной установки для проверки всех защитных функций, логики и связи по IEC 61850 (включая тестирование GOOSE). Перед включением под нагрузку необходимо выполнить фазировку. Все конфигурации должны быть сохранены и задокументированы. Для критически важных присоединений рассмотрите наличие запасного устройства.
