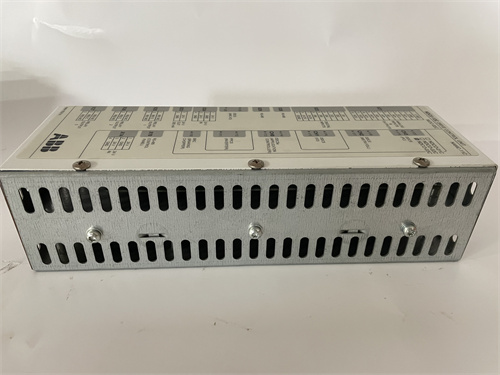

ABB NDBU-95 (63985341): Экспертный обзор сетевого моста для распределенных систем ввода-вывода S800 I/O

ABB NDBU-95 с каталожным номером 63985341 представляет собой сетевой интерфейсный модуль (Network Interface Module), выполняющий роль интеллектуального моста между высокоскоростной промышленной сетью PROFIBUS DP и распределенной периферией ABB S800 I/O. Этот ключевой компонент позволяет интегрировать удаленные стойки ввода-вывода S800 в системы управления верхнего уровня, где в качестве главного контроллера может выступать устройство от ABB (например, AC 800M) или любого другого производителя, поддерживающего протокол PROFIBUS DP-V1. Модуль NDBU-95 эффективно расширяет географические и функциональные границы системы автоматизации, обеспечивая надежный обмен данными в реальном времени.

Ключевые параметры и технические характеристики

• Тип модуля: Сетевой интерфейсный модуль (мост) для S800 I/O.

• Верхний интерфейс (мастер): PROFIBUS DP-V1. Поддерживает скорости до 12 Мбит/с. Адресуется как стандартное ведомое устройство (Slave) в сети PROFIBUS.

• Нижний интерфейс (ведомый): ABB S800 I/O Bus (InterLink). Организует и управляет локальной шиной для подключения до 32 модулей S800 I/O (цифровых, аналоговых, специальных) в одной стойке.

• Совместимость: Предназначен для установки в специальный слот базового модуля S800 I/O (например, TU847, TU849, TU847V2), формируя головной модуль удаленной стойки.

• Обмен данными: Поддерживает циклический обмен (до 244 байт ввода и 244 байт вывода) и ациклический обмен для параметрирования и диагностики.

• Конфигурация: Настраивается с помощью файла GSD (GSDML для Profinet у более новых версий) в инструментах ведущего устройства (например, Siemens STEP 7, ABB Control Builder) и дополнительно в ABB Automation Builder для локальной шины S800.

• Питание: Получает питание от базового модуля S800. Обеспечивает питание для шины S800 I/O Bus.

• Индикация: Комплексные светодиоды для статуса PROFIBUS, статуса S800 I/O Bus, ошибок и питания.

• Полные обозначения: NDBU-95, 63985341.

Преимущества и отличительные особенности
Главным преимуществом модуля ABB NDBU-95 (63985341) является его универсальность и роль в качестве "интегратора миров". Он позволяет использовать высоконадежную и проверенную периферию S800 I/O в рамках любой системы управления, использующей PROFIBUS DP в качестве магистральной сети. Это обеспечивает превосходную гибкость при модернизации или расширении существующих объектов. Модуль отличается высокой надежностью связи, встроенными функциями диагностики как на стороне PROFIBUS, так и на стороне S800, и поддержкой "горячей" замены модулей S800 I/O на локальной шине. Его способность работать с обширным ассортиментом модулей ввода-вывода делает NDBU-95 экономически эффективным решением для создания крупных распределенных систем.

Применение в различных отраслях промышленности
Модуль широко используется для распределения точек ввода-вывода по технологической площадке:

• Распределенные системы управления: Организация удаленных шкафов ввода-вывода в цехах, на промплощадках (например, для управления задвижками, насосами, сбором данных с датчиков).

• Модернизация без замены периферии: Интеграция современного контроллера (например, Siemens S7-1500) в существующую инфраструктуру ввода-вывода ABB S800.

• Гибридные системы: Построение систем, где ведущим является ПЛК одного производителя (Siemens, Schneider Electric), а в качестве надежной и доступной периферии используется линейка S800 через NDBU-95.

• Объекты с расширенной географией: Нефтегазовые месторождения, водоочистные сооружения, конвейерные линии большой протяженности.

Сравнение с аналогами (прямые конкуренты и внутренние альтернативы ABB)

• Внутри ABB: Альтернативой для систем, полностью построенных на ABB, является использование шинных контроллеров CI854 (Profibus) или CI855 (Modbus), устанавливаемых непосредственно в контроллер AC 800M. NDBU-95 же является автономным сетевым узлом. Для сетей Profinet ABB предлагает модель NDBU-96.

• Против универсальных шлюзов: В сравнении с универсальными PROFIBUS-шлюзами других производителей (например, Hilscher, Prosoft), модуль ABB NDBU-95 является специализированным, оптимизированным и предсказуемым решением именно для S800 I/O, с более простой и глубокой интеграцией.

• Против распределенных периферий конкурентов: Функционально NDBU-95 сопоставим с удаленными станциями ввода-вывода Siemens ET200SP/ET200M или Rockwell Point/Compact I/O, но предлагает преимущество в виде возможности использования богатой линейки модулей S800.

Рекомендации по выбору и важные замечания

1. Планирование объема данных: Тщательно рассчитайте необходимое количество байт ввода/вывода для обмена по PROFIBUS, исходя из состава модулей в стойке S800. Не превышайте лимит в 244 байта на направление для NDBU-95.

2. Конфигурация GSD-файла: Для подключения к ведущему устройству (Master) необходим корректный GSD-файл для NDBU-95. Убедитесь в его наличии и совместимости с версией ПО вашего контроллера.

3. Адресация на шине S800: Каждый модуль в стойке S800 I/O должен иметь уникальный адрес, заданный с помощью переключателей на базовом модуле. Это критически важно для корректной работы.

4. Завершение PROFIBUS: На сетевом интерфейсе PROFIBUS модуля NDBU-95 (63985341) должен быть правильно установлен терминатор (обычно с помощью DIP-переключателя на модуле или внешней вилки), если модуль является конечным устройством в сегменте.

5. Питание и резервирование: Обеспечьте качественное питание для базового модуля с установленным NDBU-95. Для повышения доступности рассмотрите резервирование сети PROFIBUS или использование резервного сетевого модуля. Всегда имейте запасной модуль или полный комплект (NDBU-95 + базовый модуль) для критически важных стоек.
