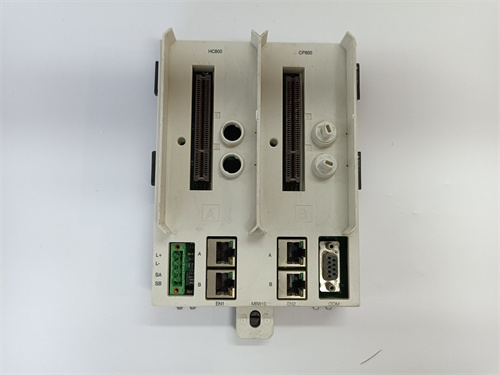

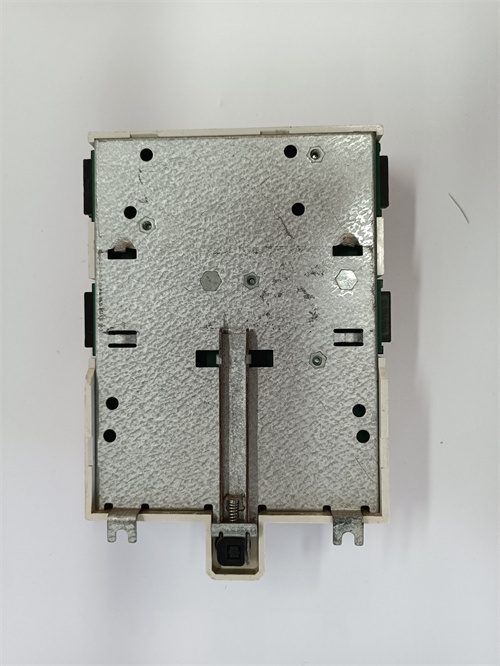

ABB MB810: Экспертный обзор модуля выхода на тиристорах для системы S800 I/O

ABB MB810 — это мощный и высоконадежный модуль дискретного выхода на симисторах (тиристорах) для платформы распределенного ввода-вывода S800 I/O от ABB. Этот модуль предназначен для прямого управления нагрузками переменного тока (AC) без использования промежуточных реле или контакторов, что делает его идеальным решением для коммутации осветительных цепей, нагревательных элементов, соленоидных клапанов на переменном токе и других индуктивных или резистивных нагрузок. Модуль MB810 обеспечивает высокую плотность монтажа и долгий срок службы в циклических операциях, характерных для промышленной автоматизации.

Ключевые параметры и технические характеристики

• Тип модуля: Модуль дискретного выхода, симисторный (Triac), для нагрузки переменного тока.

• Количество каналов: 8.

• Номинальное напряжение нагрузки: 48-230 В AC.

• Максимальный ток нагрузки на канал: 1 А (при 40°C).

• Максимальный ток нагрузки на модуль: 8 А (суммарный).

• Совместимость: Устанавливается на базовые модули S800 I/O (например, TU831, TU833) и подключается к контроллерам AC 800M через шин-повторители (CI854, CI855 и др.) или сетевые интерфейсы (NDBU-95).

• Изоляция: Гальваническая развязка между цепями логики и силовыми цепями, а также между самими каналами.

• Защита: Встроенная защита от перегрузки по току и короткого замыкания на каждый канал. Защита от перенапряжения (varistor).

• Индикация: Светодиодный индикатор состояния (OK) и по одному светодиоду на каждый канал, показывающий состояние управляющего сигнала и наличие напряжения на нагрузке.

• Управление: Включается при подаче логического "0" (низкий уровень) с контроллера.

• Полное обозначение: MB810.

Преимущества и отличительные особенности
Основным преимуществом модуля ABB MB810 является его способность к прямому и бесконтактному управлению нагрузками переменного тока с высокой частотой переключения и практически неограниченным механическим ресурсом, в отличие от реле. Это значительно повышает надежность и снижает эксплуатационные расходы в приложениях с частыми циклами включения/выключения. Высокая степень изоляции и встроенная защита от перегрузок делают его очень устойчивым к типичным промышленным помехам и аварийным ситуациям в силовых цепях. Компактный дизайн с 8 каналами в одном модуле позволяет экономить место в шкафу управления. Интеграция в платформу S800 гарантирует простую конфигурацию в Automation Builder и полную диагностику.

Применение в различных отраслях промышленности
Модуль широко используется для управления однофазными нагрузками AC:

• Управление освещением: Коммутация цепей промышленного освещения в цехах, на складах, наружного освещения.

• Управление нагревателями: Включение/выключение ТЭНов, нагревательных лент и панелей в системах поддержания температуры, сушильных камерах.

• Управление клапанами: Прямое управление соленоидными клапанами на 110/230 В AC в пневматических и гидравлических системах.

• Вентиляция и климат-контроль: Управление вентиляторами, заслонками с AC-приводами малой мощности.

Сравнение с аналогами (релейные модули ABB и решения конкурентов)

• Против релейных модулей ABB (например, RB520): Модуль MB810 выигрывает по скорости переключения и сроку службы, но проигрывает в универсальности: он работает только с переменным током, в то время как реле RB520 могут коммутировать и AC, и DC. Реле также обычно могут коммутировать более высокие токи (2А).

• Против транзисторных модулей ABB (например, TB840): MB810 предназначен для AC-нагрузок, а транзисторные модули — строго для DC. Это фундаментальное различие.

• Против аналогов Siemens (модули для ET200S/ET200M) или Rockwell: Функционально MB810 аналогичен полупроводниковым выходным модулям конкурентов для AC-нагрузок. Его ключевое преимущество — бесшовная работа в экосистеме AC 800M/S800 I/O и высокая надежность, подтвержденная в тяжелых промышленных условиях.

Рекомендации по выбору и важные замечания

1. Тип нагрузки: Модуль ABB MB810 предназначен ТОЛЬКО для нагрузок переменного тока в указанном диапазоне напряжений. Для нагрузок постоянного тока используйте транзисторные модули.

2. Защита индуктивных нагрузок: Хотя модуль имеет встроенный варистор для подавления помех, для сильно индуктивных нагрузок (соленоиды, катушки контакторов) НАСТОЯТЕЛЬНО РЕКОМЕНДУЕТСЯ дополнительная внешняя RC-снабберная цепь, подключаемая параллельно нагрузке, для подавления коммутационных перенапряжений и защиты симистора.

3. Тепловой режим и токи: Строго соблюдайте зависимости максимального тока от температуры окружающей среды. При 60°C допустимый ток на канал падает. При активной работе всех каналов на высоких токах обеспечьте хорошую вентиляцию в шкафу.

4. Схема подключения: Внимательно изучите руководство. Модуль MB810 имеет тип выхода sourcing (источник тока) для AC-цепи: нагрузка подключается между выходной клеммой и нейтралью (N). Фаза (L) должна быть постоянно подана на модуль.

5. Диагностика и запас: Используйте светодиодную индикацию для оперативного определения неисправности (отсутствие напряжения на нагрузке при включенном состоянии). Для критически важных процессов имейте запасной модуль MB810 на складе. При замене отключите силовое питание.
