Описание продукта

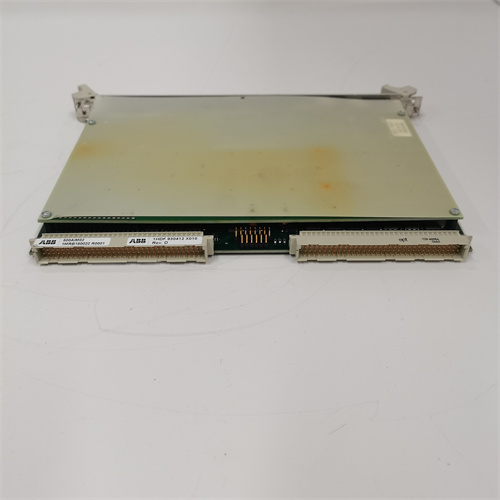

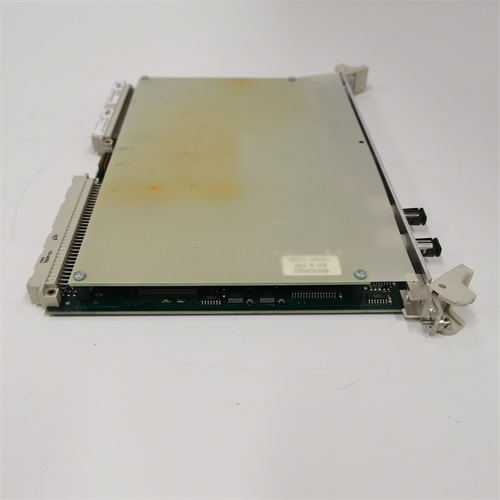

Аналоговый входной модуль ABB 500AIM02 является ключевым компонентом для подключения к ПЛК измерительных устройств, таких как датчики давления, температуры, расхода или уровня, выдающих сигнал 4-20 мА или 0-10 В. Модуль ABB 500AIM02 обеспечивает гальваническую изоляцию между полевыми цепями и внутренней логикой контроллера, защищая систему от помех и скачков напряжения. Высокая разрешающая способность (например, 16 бит) позволяет точно оцифровывать слабые аналоговые сигналы, что критически важно для систем регулирования и мониторинга. Конструкция модуля 500AIM02 предусматривает удобное подключение проводников через съемную винтовую клеммную колодку и легкий монтаж в шасси. Благодаря своей надежности и точности, модуль ABB 500AIM02 находит широкое применение в системах автоматизации различных отраслей промышленности. Коды 1MRB150022R001, 1HDF, 930412 и X010, вероятно, указывают на конкретную ревизию, серийный номер, производственную партию или региональную спецификацию данного экземпляра устройства.

Параметры продукта

• Тип устройства: Аналоговый входной модуль для ПЛК (например, AC500).

• Количество каналов: Обычно 4, 8 или 16 изолированных каналов (точное количество для 500AIM02 требует уточнения).

• Тип входного сигнала: Универсальные входы, настраиваемые на прием: токовый сигнал 0/4-20 мА или напряжение 0-10 В.

• Разрешение: Высокое разрешение, например, 16 бит на канал.

• Изоляция: Гальваническая изоляция между каналами и между группой каналов и шиной контроллера.

• Точность: Высокая точность преобразования, обычно в пределах ±0.1% от полной шкалы.

• Подключение: Подключение через съемный клеммный разъем.

• Индикация: Светодиоды для индикации статуса модуля и активности каналов.

Преимущества и особенности

• Высокая точность и разрешение: Обеспечивает прецизионное измерение технологических параметров, необходимое для систем управления с замкнутым контуром (ПИД-регуляторы).

• Надежная гальваническая изоляция: Защищает чувствительную электронику контроллера от помех, заземляющих петель и потенциально опасных напряжений в полевых цепях.

• Гибкость конфигурации: Возможность программной настройки типа сигнала (ток/напряжение) и диапазона для каждого канала в среде программирования ABB Automation Builder.

• Компактность и удобство монтажа: Позволяет разместить множество измерительных каналов в ограниченном пространстве стойки. «Горячая» замена может поддерживаться в зависимости от платформы.

• Диагностика: Встроенные функции диагностики для обнаружения обрыва петли (для токовых сигналов 4-20 мА) и выхода сигнала за пределы диапазона.

Примеры применения в различных областях

• Водоподготовка и водоочистка: Измерение уровня в резервуарах, давления в магистралях, расхода и pH среды.

• Непрерывное производство (химия, пищепром): Контроль температуры в реакторах и теплообменниках, давления в трубопроводах, веса в смесителях.

• Энергетика: Мониторинг параметров теплоносителя (температура, давление) на котельных и тепловых пунктах.

• Системы вентиляции и кондиционирования (HVAC): Измерение температуры и давления воздуха, контроль положения исполнительных механизмов.

Сравнение с аналогами конкурентов

По сравнению с аналоговыми модулями других производителей (например, Siemens SM331, Schneider Electric TM3, Rockwell 1756) и более старыми сериями ABB, модуль ABB 500AIM02 в составе платформы AC500 имеет характерные отличия:

• Экосистема Automation Builder: Полная интеграция с единой средой проектирования ABB Automation Builder, что упрощает конфигурацию, программирование и диагностику по сравнению с разрозненными инструментами.

• Открытость и гибкость AC500: Платформа AC500 известна поддержкой множества протоколов связи и открытой архитектурой, что влияет и на возможности интеграции модулей ввода-вывода.

• Цена/Производительность: Продукты линейки AC500 часто позиционируются как конкурентоспособные по цене, предлагая при этом высокие технические характеристики.

• Универсальность входов: Возможность программной настройки типа сигнала на каждом канале является стандартом для современных модулей, но 500AIM02 обеспечивает это в рамках своей платформы.

• Наследие и модернизация: Может использоваться для модернизации устаревших систем ABB или внедряться в новые проекты, где важен бренд и единая среда.

Рекомендации по выбору и меры предосторожности

1. Подтверждение совместимости: Критически важно убедиться, что модуль ABB 500AIM02 совместим с конкретным типом процессорного модуля и шасси (например, AC500 PM5xx, шасси конкретной серии). Не все модули ввода-вывода совместимы со всеми CPU.

2. Расшифровка кодов: Длинная комбинация цифр и букв после 500AIM02 может указывать на важные детали: ревизию платы, тип клемм, номинал предохранителя или региональный стандарт. Для заказа точной замены необходимо использовать полный номер.

3. Конфигурация в ПО: После установки модуль должен быть корректно добавлен в аппаратную конфигурацию проекта в Automation Builder, и для каждого канала должен быть задан тип сигнала и диапазон.

4. Правила монтажа и заземления: Следуйте инструкциям по монтажу для обеспечения правильного экранирования аналоговых кабелей и организации заземления. Это напрямую влияет на точность измерений и помехозащищенность.

5. Калибровка: Для задач, требующих высокой метрологической точности, может потребоваться периодическая калибровка каналов модуля 500AIM02 с помощью эталонных источников сигнала.
