Описание продукта

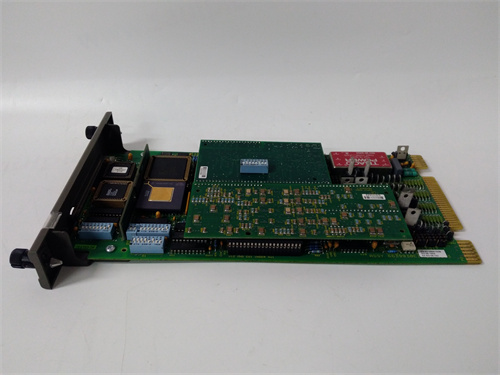

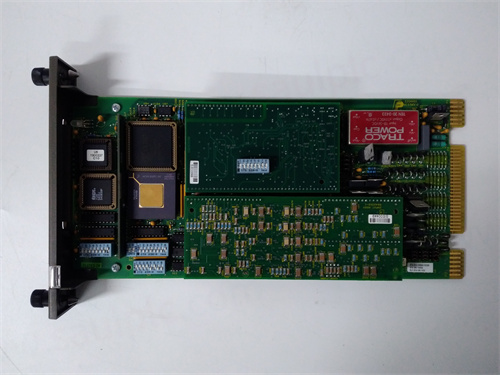

ABB IMSET01 (https://new.abb.com/products/7TAA000440R1/imset01) — это современный интерфейсный модуль селектора, являющийся ключевым компонентом для построения отказоустойчивых и высокодоступных систем управления на базе контроллеров AC 800M High Integrity. Модуль IMSET01 предназначен для управления и мониторинга систем с резервированной архитектурой, обеспечивая бесперебойное переключение между основным и резервным контроллерами в реальном времени. Это специализированное решение от ABB гарантирует целостность данных и непрерывность технологического процесса даже в случае сбоя одного из вычислительных модулей. Внедрение модуля ABB IMSET01 позволяет создавать надежные конфигурации, соответствующие строгим требованиям к безопасности и готовности в критически важных отраслях. Интеграция данного модуля упрощает обслуживание системы без остановки производства, что является стандартом для современных систем управления.

Технические параметры и характеристики

• Назначение: Модуль селектора для систем резервирования контроллеров.

• Применяемая платформа: Система управления AC 800M High Integrity (для приложений безопасности и высокой доступности).

• Резервирование: Поддержка конфигураций с горячим резервированием (Hot Standby) для пар контроллеров.

• Интерфейсы связи: Работа через встроенные или внешние шины синхронизации для обмена данными и статусами между резервированными контроллерами.

• Управление вводом/выводом: Обеспечивает селекцию и коммутацию каналов ввода/вывода между основной и резервной стойками контроллеров.

• Диагностика: Расширенная самодиагностика и мониторинг состояния как самого модуля, так и связанных с ним контроллеров и каналов ввода/вывода.

• Интеграция с ПО: Полная совместимость и конфигурирование в среде инженерного программного обеспечения Automation Builder или Control Builder.

• Установка: Монтаж в стойку или шкаф системы AC 800M HI.

Ключевые преимущества и особенности

1. Повышенная отказоустойчивость: Является основным аппаратным элементом для реализации архитектуры горячего резервирования, минимизируя риск простоев технологического процесса.

2. Прозрачное переключение: Обеспечивает автоматическое и бесшовное переключение на резервный контроллер в случае неисправности основного, без потери данных управления и нарушения процесса.

3. Целостность данных: Механизмы синхронизации гарантируют, что резервный контроллер всегда имеет актуальную копию всех критических данных и переменных процесса.

4. Упрощенное обслуживание: Позволяет проводить плановое обслуживание, обновление ПО или замену оборудования на одном из контроллеров без остановки управляемого процесса.

5. Высокая степень интеграции: Модуль IMSET01 оптимизирован для совместной работы с остальными компонентами экосистемы AC 800M HI, что обеспечивает надежную и предсказуемую работу всей системы в целом.

Примеры применения в отраслях

• Энергетика: Резервированные системы управления безопасностью газовых турбин (Turbine Control & Protection), управление критическими насосными агрегатами на ТЭЦ и АЭС.

• Нефтегазовая промышленность: Системы управления установками комплексной подготовки газа, резервированные контуры управления на компрессорных станциях, системы мониторинга магистральных трубопроводов.

• Химическая промышленность: Управление непрерывными и прерывными реакторами, где остановка приводит к большим экономическим потерям или рискам безопасности.

• Водоподготовка и очистка сточных вод: Контроль крупных насосных станций и систем дозирования реагентов, требующих высокой доступности.

Сравнение с аналогами (например, с программным резервированием или использованием стандартных коммутаторов)

• ABB IMSET01 (аппаратный модуль селектора) vs. Решения на базе стандартных сетевых коммутаторов:

• Детерминизм и скорость: IMSET01 специализирован на задачах синхронизации и переключения контроллеров с детерминированным временем отклика, что критично для систем реального времени. Стандартные коммутаторы не гарантируют таких временных характеристик.

• Функциональная безопасность: Разработан как часть платформы High Integrity, учитывающей требования к аппаратной надежности и диагностике для применения в safety-системах. Универсальные коммутаторы такой сертификации не имеют.

• Интеграция и диагностика: Модуль IMSET01 обеспечивает глубокую, единую диагностику в среде Automation Builder, в то время как диагностика отдельного сетевого оборудования часто является обособленной и менее информативной для инженера АСУ ТП.

Рекомендации по выбору и важные замечания

1. Архитектура системы: Модуль ABB IMSET01 следует применять исключительно в составе резервированных конфигураций контроллеров AC 800M High Integrity. Для одиночных или нерезервированных контроллеров AC 800M он не требуется.

2. Планирование конфигурации: Необходимо тщательно планировать стойковую конфигурацию, расположение модулей ввода/вывода и подключение шин синхронизации в соответствии с руководствами по проектированию AC 800M HI.

3. Программное обеспечение: Для конфигурирования и настройки параметров резервирования требуется соответствующая версия Automation Builder/Control Builder и лицензии.

4. Компетенции: Проектирование и ввод в эксплуатацию систем с горячим резервированием требуют знаний специфичных механизмов ABB. Рекомендуется привлекать сертифицированных специалистов или опираться на поддержку официальных партнеров ABB.
