Описание продукта

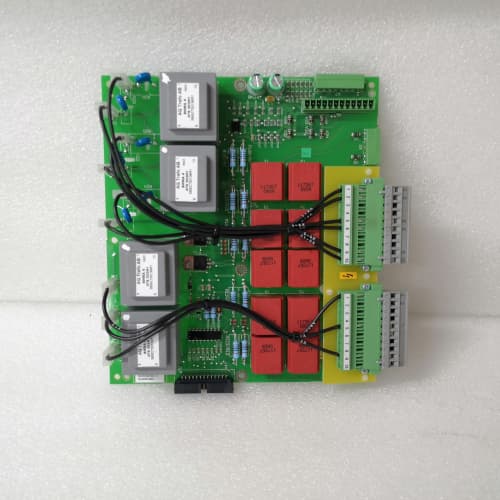

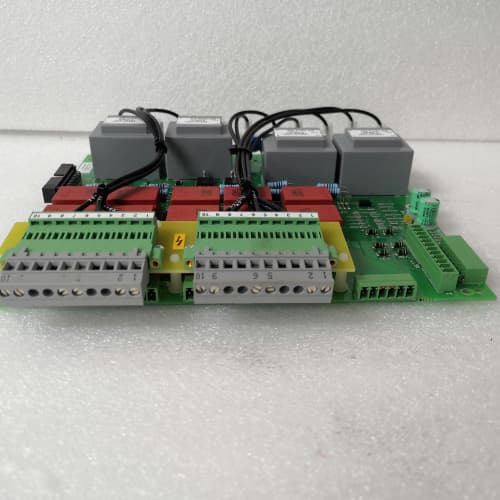

ABB 3ASC25H208 DATX100 — это высокоточный дифференциальный трансформаторный модуль (Differential Transformer Module), являющийся критически важным компонентом для систем измерения и контроля положения в электроприводах переменного тока большой мощности. Модуль 3ASC25H208 DATX100 специально разработан для работы в составе преобразователей частоты ABB серии ACS 800 и подобных, где он выполняет функцию точного и надежного измерения углового положения ротора двигателя по датчику резольвера. Это измерение является основой для высокопроизводительного векторного управления без датчика скорости (Sensorless Vector Control), обеспечивая точный момент и скорость даже на низких оборотах. Интеграция модуля ABB DATX100 в систему привода позволяет достичь максимальной производительности механизмов, требующих точного позиционирования и динамичного отклика.

Технические параметры и характеристики

• Производитель: ABB.

• Назначение: Модуль интерфейса резольвера (Differential Transformer Module) для преобразователей частоты.

• Применяемая серия приводов: Предназначен для высоковольтных и средневольтных приводов, таких как ABB ACS 800, а также других серий, использующих аналогичный интерфейс.

• Тип подключаемого датчика: Резольвер (вращающийся трансформатор).

• Точность измерения: Обеспечивает высокоточное цифровое преобразование сигнала резольвера для определения абсолютного положения ротора.

• Выходной сигнал: Цифровой сигнал положения и скорости, передаваемый по внутренней шине на главную плату управления приводом (NPMO, NTAC).

• Напряжение возбуждения резольвера: Стандартное выходное напряжение для питания резольвера (например, 7 Vrms).

• Разрешение: Высокое разрешение оцифровки, необходимое для точного векторного управления.

• Индикация: Светодиоды для отображения статуса питания, наличия сигнала резольвера и ошибок.

• Подключение: Осуществляется через специализированные разъемы на плате модуля.

Ключевые преимущества и особенности

1. Высокая точность и надежность: Модуль ABB 3ASC25H208 обеспечивает прецизионное измерение положения, что является фундаментом для стабильной и точной работы векторного алгоритма управления, особенно в ответственных применениях.

2. Улучшенное векторное управление: Позволяет реализовать режим управления с обратной связью по положению (Flux Control с резольвером), что дает наилучшие динамические характеристики (момент, скорость, позиция) по сравнению с бездатчиковыми режимами на низких скоростях.

3. Повышенная устойчивость к помехам: Дифференциальная схема измерения и качественная фильтрация сигнала обеспечивают устойчивую работу в условиях сильных электромагнитных помех, характерных для силовых шкафов.

4. Критичность для безопасности: Корректная работа данного модуля напрямую влияет на стабильность и предсказуемость работы всего привода. Его отказ может привести к потере управления двигателем.

5. Интеграция в экосистему ABB: Является оригинальным, сертифицированным компонентом для приводов ABB, гарантирующим полную совместимость и корректную работу всех функций управления.

Примеры применения в отраслях

• Металлургия: Управление клетями прокатных станов, где требуется точное поддержание натяжения полосы и синхронизация скорости нескольких приводов.

• Горнодобывающая промышленность: Приводы шаровых и стержневых мельниц, конвейеров длинной протяженности, шахтных подъемных машин.

• Целлюлозно-бумажная промышленность: Приводы секций бумагоделательных машин, требующие точного регулирования скорости и натяжения бумажного полотна.

• Морская и портовая техника: Приводы кранов, лебедок и крановых установок, где необходимы точное позиционирование и плавность движения.

• Тестировочные стенды: Приводы, требующие точного контроля момента и скорости в динамических режимах.

Сравнение с аналогами (например, с энкодерами или другими интерфейсными модулями)

• ABB 3ASC25H208 DATX100 (для резольвера) vs. Энкодеры с цифровыми интерфейсами (SSI, EnDat):

• Надежность в тяжелых условиях: Резольвер, для которого предназначен модуль DATX100, значительно более устойчив к вибрации, высокой температуре, запыленности и влажности, чем оптический энкодер, что критично для металлургии или горнодобычи.

• Аналоговая природа сигнала: Резольвер выдает аналоговые сигналы (sin/cos), которые преобразуются модулем 3ASC25H208. Это делает систему менее чувствительной к длине кабеля и помехам по сравнению с некоторыми слаботочными цифровыми интерфейсами, но требует высококачественного преобразования, которое и обеспечивает данный модуль.

• Абсолютное положение: Модуль обеспечивает измерение абсолютного положения после включения питания (т.к. резольвер — это аналог абсолютного датчика), в отличие от инкрементальных энкодеров.

Рекомендации по выбору и важные замечания

1. Строгая совместимость: Модуль ABB DATX100 необходимо подбирать исключительно в соответствии с моделью и ревизией конкретного преобразователя частоты ABB (например, ACS 800). Использование несовместимого модуля может привести к повреждению оборудования.

2. Параметры резольвера: При замене или настройке необходимо убедиться, что параметры резольвера двигателя (напряжение возбуждения, передаточное отношение, тип) корректно заданы в параметрах привода для обеспечения точных показаний модуля 3ASC25H208.

3. Качество монтажа: Крайне важно обеспечить качественное экранирование и правильную прокладку кабелей от резольвера к модулю, чтобы минимизировать влияние помех на слаботочные аналоговые сигналы.

4. Диагностика и замена: Модуль имеет светодиодную индикацию для диагностики. При подозрении на неисправность (ошибки связи с резольвером, нестабильная работа двигателя) проверьте сначала кабели и сам резольвер. Замена модуля DATX100 должна проводиться при отключенном питании.

5. Техническая документация: Все работы должны выполняться с опорой на официальное руководство по обслуживанию (Service Manual) для соответствующего преобразователя частоты ABB, а не только на общие данные по модулю.
