Описание продукта

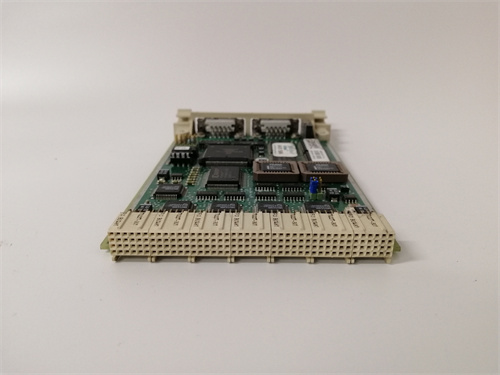

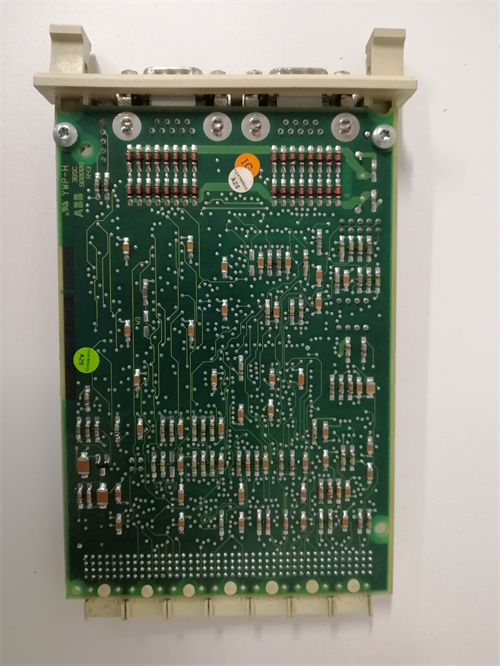

ABB CI535V30 3BSE022162R1  — это высокопроизводительный контроллер для систем распределенного управления (DCS), являющийся ключевым вычислительным модулем в архитектуре систем автоматизации ABB Advant и AC 450. Контроллер CI535V30 представляет собой компактное, но мощное решение для реализации сложных алгоритмов регулирования, логического управления и последовательных операций в широком спектре промышленных применений. Он спроектирован для работы в составе модульных стоек MasterBus 300, обеспечивая надежную и быструю обработку данных. Благодаря своей отказоустойчивости и широким коммуникационным возможностям, этот контроллер служит «мозгом» для ответственных участков технологического процесса. Интеграция контроллера ABB CI535V30 в систему позволяет строить масштабируемые и надежные конфигурации управления, характерные для крупных непрерывных производств.

Технические параметры и характеристики

• Производитель: ABB.

• Платформа: Система управления Advant / MOD 300 / AC 450.

• Тип устройства: Промышленный контроллер (Controller Module).

• Процессор: Мощный 32-разрядный процессор для выполнения сложных ПИД-регуляторов и логики.

• Память: Обширная память для хранения программ управления и данных процесса.

• Коммуникационные интерфейсы:

• MasterBus 300: Внутренняя высокоскоростная шина для связи с другими модулями в стойке (ввода/вывода, коммуникационными).

• Plant Network (PN): Сеть на базе TCP/IP (Ethernet) для связи с операторскими станциями, инженерными рабочими местами и другими контроллерами верхнего уровня.

• Fieldbus: Поддержка подключения к полевым шинам через специализированные коммуникационные модули.

• Резервирование: Поддерживает конфигурации с резервированием (Hot Standby) для повышения доступности, когда два контроллера CI535V30 работают в паре.

• Программное обеспечение: Программируется и конфигурируется с использованием среды ABB Engineering (Control Builder M / Advant Engineering).

• Индикация: Светодиоды на лицевой панели для отображения статуса питания, режима работы (RUN, STOP), активности шин и ошибок.

Ключевые преимущества и особенности

1. Мощность и производительность: Контроллер CI535V30 обладает значительными вычислительными ресурсами, что позволяет ему эффективно обрабатывать сотни контуров регулирования и тысячи точек ввода/вывода в реальном времени.

2. Высокая надежность и отказоустойчивость: Конструкция, предназначенная для непрерывной работы 24/7, и возможность организации резервированной пары делают его идеальным для критически важных процессов.

3. Гибкая и масштабируемая архитектура: Модульная конструкция системы на базе шины MasterBus 300 позволяет легко расширять конфигурацию, добавляя новые модули ввода/вывода или коммуникационные шлюзы по мере необходимости.

4. Открытые коммуникации: Наличие сетевого интерфейса Plant Network (Ethernet) обеспечивает легкую интеграцию с IT-инфраструктурой предприятия, системами MES и SCADA.

5. Долгосрочная поддержка: Несмотря на принадлежность к предшествующему поколению систем ABB (Advant), данный контроллер пользуется долгосрочной поддержкой благодаря своей распространенности и важности в действующих установках по всему миру.

Примеры применения в отраслях

• Целлюлозно-бумажная промышленность: Комплексное управление бумагоделательными машинами (БДМ), включая регулирование основы, прессовую и сушильную части.

• Энергетика: Управление котлоагрегатами, турбинами и общестанционным оборудованием на тепловых электростанциях (ТЭЦ, ГРЭС).

• Нефтегазовая и химическая промышленность: Контроллер ABB CI535V30 может использоваться для управления установками переработки, реакторными блоками, колоннами фракционирования и системами компримирования газа.

• Металлургия: Управление процессами в доменных и сталеплавильных цехах, а также на прокатных станах.

• Водоподготовка и очистка сточных вод: Централизованное управление крупными комплексами очистных сооружений.

Сравнение с аналогами (например, с более современными контроллерами AC 800M или системами других вендоров)

• ABB CI535V30 (платформа Advant) vs. Современные ПЛК (напр., AC 800M):

• Архитектурный подход: CI535V30 — это DCS-контроллер, изначально созданный для распределенного управления сотнями контуров. Современные ПЛК часто более универсальны, но для создания аналогичной системы на их базе требуется больше инженерных усилий по интеграции.

• Интеграция ввода/вывода: Работа в рамках единой системы MasterBus 300 обеспечивает глубоко интегрированную и оптимизированную работу с тысячами точек ввода/вывода. Интеграция сторонних ПЛК с распределенным I/O может быть менее целостной.

• Стратегия модернизации: CI535V30 часто рассматривается не как альтернатива новым системам, а как надежный, поддерживаемый компонент для продления жизненного цикла существующих установок Advant. Прямая замена на AC 800M — это крупный проект миграции.

Рекомендации по выбору и важные замечания

1. Принадлежность к существующей системе: Данный контроллер следует выбирать исключительно для модернизации, расширения или резервирования действующей системы управления ABB Advant / AC 450. Он не является самостоятельным решением для новых проектов.

2. Проверка совместимости: Перед заказом критически важно сверить полную маркировку (CI535V30 3BSE022162R1) и ревизию аппаратного/программного обеспечения с требованиями вашей конкретной стойки и проекта. Несовместимость может привести к невозможности запуска.

3. Резервирование конфигурации: Если требуется отказоустойчивость, необходимо заказывать два идентичных контроллера и соответствующее программное обеспечение для настройки пары Hot Standby.

4. Наличие ПО и знаний: Для работы с контроллером необходима соответствующая версия инженерного ПО ABB (Control Builder) и специалисты, знакомые с архитектурой Advant. Документация по проекту (Application Code) обязательна для восстановления конфигурации.

5. Источник поставки: Рекомендуется приобретать такие критичные компоненты у официальных дистрибьюторов ABB или проверенных поставщиков, специализирующихся на системах промышленной автоматизации, чтобы гарантировать подлинность и работоспособность модуля ABB CI535V30.
