Описание продукта

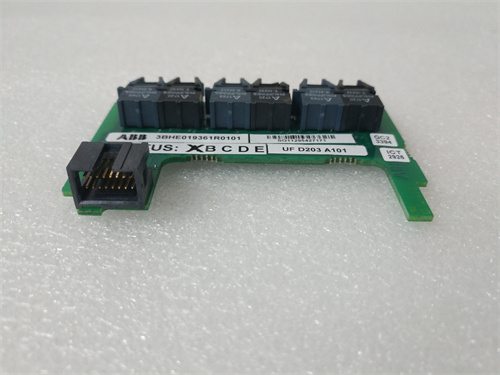

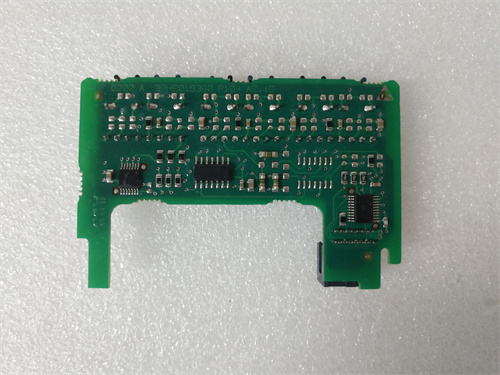

ABB UFD203A101 3BHE019361R0101это высоконадежный модуль контроллера возбуждения (Controller Module), являющийся ключевым компонентом системы автоматического регулятора возбуждения (АРВ) для крупных синхронных генераторов и двигателей. Модуль UFD203A101 является частью платформы ABB UNITROL 1000, предназначенной для точного и стабильного управления током возбуждения, что напрямую влияет на регулирование напряжения, реактивной мощности и динамическую устойчивость генератора в энергосистеме. Этот цифровой контроллер обеспечивает высокую точность и быстродействие, заменяя устаревшие аналоговые системы. Интеграция модуля ABB UFD203A101 3BHE019361R0101 в систему возбуждения позволяет реализовать передовые алгоритмы управления, включая PSS (Power System Stabilizer), для подавления низкочастотных колебаний и повышения надежности работы энергоблока в целом.

Технические параметры и характеристики

• Производитель: ABB.

• Серия продукции: Системы возбуждения UNITROL 1000.

• Тип устройства: Основной модуль управления/контроллера (Main Controller Module).

• Назначение: Цифровое управление и регулирование системы возбуждения синхронной машины.

• Основные функции:

• Регулирование напряжения генератора (Automatic Voltage Regulator - AVR).

• Регулирование тока возбуждения и реактивной мощности.

• Реализация функций стабилизации энергосистемы (PSS).

• Защита и комплексная диагностика системы возбуждения.

• Синхронизация и пуск генератора.

• Алгоритмы управления: Основаны на передовых цифровых ПИД-регуляторах с возможностью адаптивной настройки.

• Коммуникационные интерфейсы:

• Последовательные порты для связи с локальным панельным дисплеем.

• Промышленные сети (например, Modbus, Profibus) для интеграции с АСУ ТП станции (DCS) и системами мониторинга.

• Входы/Выходы: Многочисленные дискретные и аналоговые входы/выходы для подключения датчиков (напряжения статора и ротора, токов, мощности) и управления тиристорным преобразователем.

• Диагностика: Расширенная самодиагностика модуля и подсистем, ведение журнала событий и осциллографических записей (fault records).

• Исполнение: Промышленное исполнение для монтажа в шкафу системы возбуждения.

Ключевые преимущества и особенности

1. Высокая точность и динамика регулирования: Цифровая платформа модуля UFD203A101 обеспечивает исключительную точность поддержания напряжения (±0.5%) и высокое быстродействие, что критически важно для качества электроэнергии и динамической устойчивости генератора при нарушениях в сети.

2. Повышенная надежность и доступность: Контроллер разработан для непрерывной круглосуточной работы в течение многих лет. Модульная архитектура UNITROL 1000 часто предусматривает возможности резервирования, что повышает общую доступность системы возбуждения.

3. Встроенные функции стабилизации (PSS): Модуль ABB UFD203A101 поддерживает сложные алгоритмы PSS для эффективного гашения низкочастотных электромеханических колебаний в энергосистеме, что является стандартом для современных энергоблоков.

4. Удобство эксплуатации и диагностики: Наличие локального интерфейса и интеграция в сетевые системы позволяет оперативно контролировать состояние, изменять уставки, анализировать осциллограммы событий и быстро выявлять неисправности.

5. Совместимость и модернизация: Данный контроллер является стандартным, хорошо зарекомендовавшим себя решением от ABB, что упрощает модернизацию старых систем возбуждения и обеспечение запасными частями в течение длительного жизненного цикла генератора.

Примеры применения в отраслях

• Тепловая энергетика (ТЭС, ТЭЦ): Системы возбуждения для турбогенераторов, работающих на пару (газ, уголь, мазут). Основная область применения модуля UFD203A101.

• Гидроэнергетика (ГЭС, ГАЭС): Управление возбуждением гидрогенераторов.

• Атомная энергетика: Регулирование возбуждения генераторов на атомных электростанциях.

• Промышленная энергетика: Управление синхронными двигателями или генераторами на крупных промышленных предприятиях (металлургия, нефтехимия).

Сравнение с аналогами (например, с аналоговыми регуляторами или контроллерами других производителей)

• ABB UFD203A101 (цифровой контроллер UNITROL 1000) vs. Устаревшие аналоговые системы регуляторов возбуждения:

• Функциональность и гибкость: Цифровой контроллер UFD203A101 предлагает несоизмеримо более широкие возможности по реализации сложных алгоритмов (AVR, PSS, ограничителей), которые в аналоговых системах требуют громоздких аппаратных средств или вовсе не реализуемы.

• Точность и стабильность: Отсутствие дрейфа нуля, температурной нестабильности и возможность цифровой коррекции делают ABB UFD203A101 3BHE019361R0101 значительно более точным и стабильным решением.

• Диагностика и обслуживание: Цифровая платформа предоставляет полную информацию о состоянии системы и истории событий, в то время как диагностика аналогового регулятора сложна и часто требует опытного персонала.

• Сравнение в рамках цифровых систем: По сравнению с некоторыми менее функциональными цифровыми контроллерами, платформа UNITROL 1000 и конкретно модуль UFD203A101 выделяется проверенной надежностью в тяжелых условиях и глубокой интеграцией с силовыми блоками ABB.

Рекомендации по выбору и важные замечания

1. Строгое соответствие проекту: Данный модуль является специфической запасной частью для систем возбуждения UNITROL 1000. Его выбор должен основываться исключительно на технической документации (схемах, списках запасных частей) конкретного шкафа возбуждения, где он ранее был установлен или указан как аналог.

2. Проверка совместимости версий: Необходимо учитывать версию аппаратного (Hw) и программного обеспечения (Sw) модуля UFD203A101. Установка модуля с другой версией прошивки может потребовать обновления ПО всего контроллера или привести к несовместимости.

3. Необходимость комплексной проверки: Замена основного контроллера — сложная процедура. Рекомендуется привлечение специалистов по системам возбуждения ABB. После замены обязательна проверка всех функций (AVR, PSS, защиты), калибровка входов и тестовые запуски.

4. Резервирование системы: При проектировании новой системы или модернизации следует оценить необходимость резервирования контроллера. В критически важных применениях используется архитектура с двумя модулями UFD203A101 в режиме "горячего" резерва.

5. Источник поставки и поддержка: Приобретать такие критичные компоненты энергооборудования следует только у официальных дистрибьюторов ABB или через сервисные подразделения компании. Это гарантирует получение оригинального продукта, соответствующих документаций и технической поддержки при вводе в эксплуатацию.
