Обзор и параметры карты управления преобразователем ABB GVC704AE01 (5SHX1060H0001 / 3BHB003230R0101)

Вас приветствует эксперт в области силовой электроники и промышленных систем управления, специализирующийся на компонентах для мощных приводов переменного тока. Давайте детально рассмотрим ключевой управляющий модуль для систем высокого напряжения.

Продукт и его описание

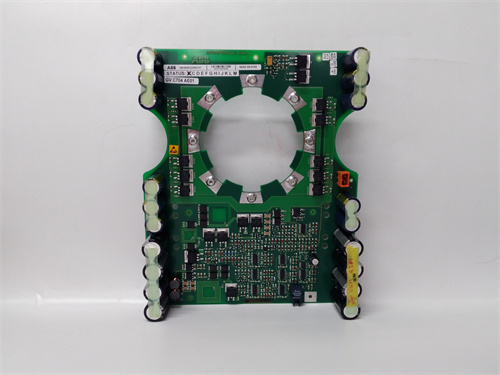

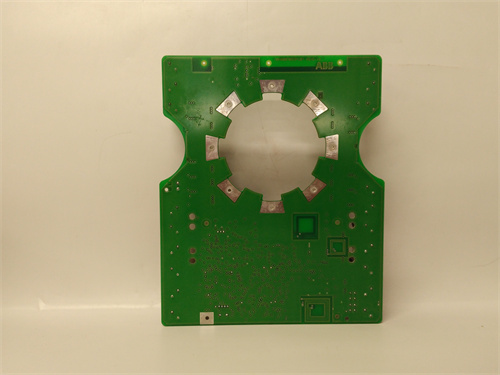

ABB GVC704AE01, также известный под номерами 5SHX1060H0001 и 3BHB003230R0101, — это плата управления Gate Control Unit (GCU) для преобразователей, построенных на базе тиристоров или силовых ключей IGBT в составе систем управления ABB. Эта плата является частью систем управления для мощных промышленных преобразователей, таких как ACS 6000, ACS 5000 или аналогичных, используемых в приводах для мельниц, экскаваторов, прокатных станов и систем HVDC. Основная функция карты ABB GVC704AE01 — это генерация точных и изолированных импульсов управления (гейт-импульсов) для открытия силовых полупроводниковых ключей в строго заданные моменты времени, а также мониторинг их состояния. Для получения полной технической документации, схем и руководств по обслуживанию обратитесь к официальным ресурсам ABB по ссылке: ABB GVC704AE01 5SHX1060H0001 3BHB003230R0101 . Надежность и точность плат управления, таких как GVC704AE01, являются критически важными для стабильной работы мегаваттных силовых установок.

Технические параметры и характеристики

• Тип устройства: Плата управления затворами (Gate Control Unit, GCU) / драйвер силовых ключей.

• Назначение: Управление и защита тиристоров или IGBT-модулей в силовых шкафах преобразователей.

• Основные функции:

• Генерация изолированных импульсов управления затворами (гейт-драйвинг).

• Контроль напряжения на силовом ключе (например, контроль анод-катод для тиристоров) для определения момента готовности к коммутации.

• Обеспечение гальванической развязки между низковольтной системой управления и высоковольтной силовой частью (изоляция до нескольких кВ).

• Защита от короткого замыкания (Short Circuit Protection), перегрузки по току и перегрева ключа.

• Диагностика и передача статуса на главный контроллер преобразователя (например, на плату *ABB GINT или контроллер ABB AC 800PEC).

• Интерфейсы связи: Обычно подключается к системе управления через оптические или магнитные изолированные интерфейсы для приема команд и передачи диагностики.

• Питание платы: Требует изолированного источника низкого напряжения, часто +24 В DC или +15 В DC.

• Совместимость: Предназначена для работы с конкретными типами силовых модулей ABB (например, серии 5SXE, 5SHY).

Преимущества и отличительные особенности

1. Высокая надежность в жестких условиях: Плата ABB GVC704AE01 спроектирована для работы в условиях сильных электромагнитных помех, высокой температуры и вибрации, характерных для силовых шкафов мощных преобразователей.

2. Критическая функция защиты: Интеграция функций непосредственной защиты силового ключа на аппаратном уровне позволяет реагировать на аварии (короткое замыкание) за микросекунды, предотвращая каскадное разрушение дорогостоящих силовых модулей. Это делает GVC704AE01 ключевым элементом защиты инвестиций.

3. Высокоскоростная оптическая изоляция: Использование оптической развязки гарантирует целостность системы управления даже при высоких напряжениях в силовой цепи и обеспечивает безопасность персонала.

4. Точность синхронизации: От точности формирования импульсов платой GVC704AE01 напрямую зависит качество выходного напряжения и тока преобразователя, а также КПД всей системы.

5. Диагностические возможности: Плата предоставляет детальную диагностику состояния силового ключа, что позволяет прогнозировать отказы и планировать техническое обслуживание, минимизируя простой оборудования.

Примеры применения в различных отраслях

• Горнодобывающая промышленность: Управление приводами шаровых и стержневых мельниц, конвейеров большой протяженности, роторных экскаваторов.

• Металлургия: Главные и клетевые привода прокатных станов (реверсивных, непрерывных), приводы моталок и рольгангов.

• Нефтегазовая промышленность: Приводы мощных насосов и компрессоров на магистральных трубопроводах и компрессорных станциях.

• Энергетика: В составе систем HVDC (высоковольтный постоянный ток) для передачи энергии, а также в системах компенсации реактивной мощности (SVC, STATCOM).

• Цементная промышленность: Приводы вращающихся печей и дробилок.

Сравнение с аналогами конкурентов

Прямыми аналогами платы ABB GVC704AE01 являются управляющие карты других производителей мощных промышленных преобразователей, таких как Siemens (Simadyn D, Sinamics SL150), GE (например, для приводов Innovation Series), Yaskawa и Rockwell Automation. Ключевым преимуществом решения от ABB, включающего модуль GVC704AE01, является его глубокая интеграция в экосистему ABB Drive Systems и проверенная надежность в самых тяжелых применениях. По сравнению с универсальными драйверами, он оптимизирован для конкретных силовых модулей ABB, что обеспечивает максимальную производительность и безопасность.

Рекомендации по выбору и важные замечания

1. Строгая привязка к системе: Плата ABB GVC704AE01 не является универсальным компонентом. Ее выбор, замена и применение строго определяются конкретной моделью преобразователя, типом силового модуля и версией прошивки. Нельзя произвольно заменять ее на плату с другим артикулом.

2. Квалифицированное обслуживание: Работы с силовыми преобразователями высокого напряжения и их управляющими платами, такими как GVC704AE01, должны выполняться только специально обученным персоналом, соблюдающим все правила электробезопасности (блокировки, заземления, проверка отсутствия напряжения).

3. Критичность проверки изоляции: При замене платы необходимо проводить проверку высоковольтной изоляции (HIPOT-тест) соответствующих цепей в соответствии с руководством по обслуживанию преобразователя.

4. Использование оригинальных компонентов и документации: Для обеспечения гарантированной работы и безопасности необходимо использовать только оригинальные запасные части от ABB или сертифицированных поставщиков. Всегда сверяйтесь с актуальной документацией по ссылке: ABB GVC704AE01 5SHX1060H0001 3BHB003230R0101 .

5. Анализ причины отказа: Простой замены вышедшей из строя платы GVC704AE01 недостаточно. Обязательно требуется анализ первопричины отказа (например, пробой силового модуля, проблемы с охлаждением, скачки в сети), чтобы предотвратить повторный инцидент. Необходимо проверить связанные компоненты: силовые ключи, источники питания, оптические кабели.
