Описание продукта

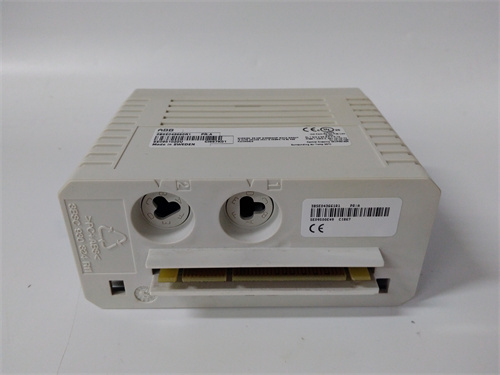

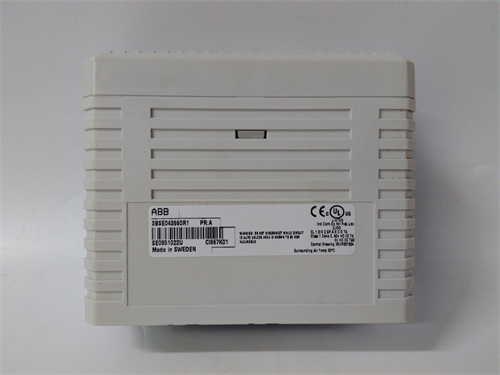

ABB CI615 представляет собой модуль контроллера ввода/вывода (I/O Controller Module) или интерфейсный процессор, разработанный для работы в составе распределенных систем управления (DCS) и программируемых логических контроллеров (ПЛК) семейства ABB AC 800M. Этот модуль является ключевым компонентом для организации связи между центральным процессорным модулем (CPU) и удаленными или локальными модулями ввода/вывода по высокоскоростной промышленной сети. Конкретно модуль CI615 предназначен для работы с протоколом PROFIBUS DP (Decentralized Periphery), выступая в роли ведущего устройства (Master) на шине. Он управляет обменом данными с подключенными ведомыми устройствами (Slaves), такими как распределенные стойки ввода/вывода, датчики и приводы с поддержкой PROFIBUS. Установка модуля ABB CI615 в стойку контроллера AC 800M позволяет значительно расширить возможности системы по сбору данных и управлению, создавая гибкую и масштабируемую распределенную архитектуру. Таким образом, данный модуль служит критически важным коммуникационным мостом между высокоуровневым контроллером ABB и полевым уровнем автоматизации.

Основные параметры и технические характеристики

• Тип устройства: Модуль контроллера (мастера) шины PROFIBUS DP.

• Поддерживаемый протокол: PROFIBUS DP-V0/V1.

• Скорость передачи данных: Автоматическое определение и настройка в стандартном диапазоне PROFIBUS DP (от 9.6 кбит/с до 12 Мбит/с).

• Количество подключаемых устройств: Поддержка до определенного количества ведомых устройств (станций) на одной шине (стандартно до 125).

• Физический интерфейс: Разъем для подключения кабеля PROFIBUS (обычно 9-контактный D-Sub).

• Совместимость: Предназначен для установки в стойки контроллеров серии ABB AC 800M (например, PM851, PM856, PM860, PM861, PM864, PM865, PM866, PM867, PM891).

• Питание: Получает питание от шины контроллера AC 800M.

• Индикация: Светодиодные индикаторы для отображения статуса питания, активности шины (BUS), ошибок передачи данных.

• Конфигурация: Настраивается с помощью программного обеспечения ABB Control Builder.

Преимущества и особенности

Модуль контроллера ABB CI615 обладает рядом важных преимуществ для построения распределенных систем. Его ключевая особенность — это обеспечение высокоскоростной и детерминированной связи по стандартному протоколу PROFIBUS DP, что позволяет создавать надежные системы управления в реальном времени. Модуль CI615 обеспечивает простую интеграцию широкого спектра стороннего оборудования с поддержкой PROFIBUS (датчики, приводы, распределенные I/O других производителей) в экосистему ABB AC 800M. Надежная промышленная конструкция гарантирует устойчивость к электромагнитным помехам. Использование модуля ABB CI615 в рамках платформы AC 800M предоставляет единую среду для конфигурации, диагностики и обслуживания всей системы, что снижает сложность и затраты на владение.

Применение в различных отраслях

• Нефтегазовая промышленность: Организация распределенного ввода/вывода на технологических установках, компрессорных станциях, системах трубопроводов.

• Химическая и нефтехимическая промышленность: Управление распределенными клапанами, датчиками и исполнительными механизмами на крупнотоннажных производствах.

• Энергетика: Создание систем управления вспомогательным оборудованием электростанций (насосы, вентиляторы, системы топливоподачи).

• Водоочистка и водоподготовка: Контроль за удаленными насосными станциями и точками измерения параметров воды.

Сравнение с аналогами конкурентов

По сравнению с коммуникационными модулями других производителей для своих систем (Siemens для SIMATIC, Rockwell для ControlLogix), ABB CI615 является оптимизированным решением для платформы AC 800M. Его главное преимущество — это бесшовная интеграция в аппаратную и программную среду ABB, обеспечивающая максимальную надежность и простоту конфигурации. В то время как универсальные PROFIBUS-мастеры сторонних производителей могут потребовать дополнительных адаптеров и сложной настройки, CI615 работает как родной компонент системы. Для пользователей, уже инвестировавших в платформу AC 800M, выбор этого модуля является наиболее логичным и технически обоснованным.

Рекомендации по выбору и важные замечания

1. Подтверждение совместимости с CPU: Перед выбором убедитесь, что версия контроллера AC 800M и его прошивка поддерживают модуль ABB CI615.

2. Проектирование сети PROFIBUS: Необходимо правильно рассчитать топологию шины (линейная), общую длину сегмента, количество устройств и корректно подобрать и установить терминаторы на концах шины. Несоблюдение правил приводит к нестабильной связи.

3. Настройка в Control Builder: Модуль требует конфигурации в программном обеспечении Control Builder: задание адресов ведомых устройств, параметров обмена (модульность ввода/вывода для каждого slave).

4. Адресация устройств: Каждому ведомому устройству на шине PROFIBUS, управляемой CI615, должен быть назначен уникальный адрес в диапазоне 1-125. Конфликт адресов приведет к сбоям.

5. Длина сегмента и скорость: Максимальная длина кабеля зависит от выбранной скорости передачи. На высокой скорости (12 Мбит/с) допустимая длина минимальна (100 м), на низкой (9.6 кбит/с) может достигать 1200 м.

6. Резервирование: Для критически важных применений рассмотрите возможность использования резервированной шины PROFIBUS, что потребует дополнительных модулей и конфигурации.

7. Официальные каналы: Приобретайте модуль ABB CI615 у официальных дистрибьюторов ABB для гарантии качества, соответствия и получения технической поддержки.

Всегда руководствуйтесь официальным руководством по установке и конфигурации (Installation and Commissioning Manual) для модуля ABB CI615 и общими рекомендациями по проектированию сетей PROFIBUS.
