ABB REX521GHHPSH51G – Многофункциональное реле защиты для распределительных сетей

Введение и описание продукта

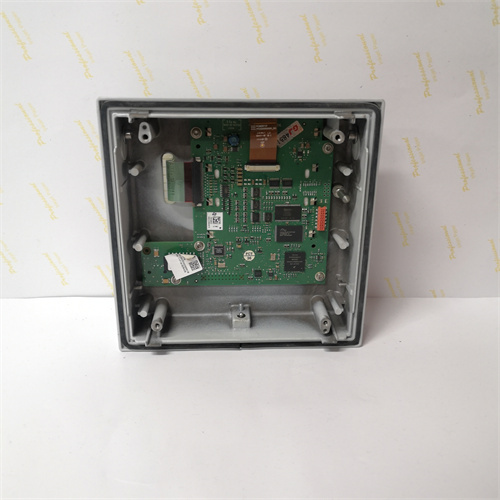

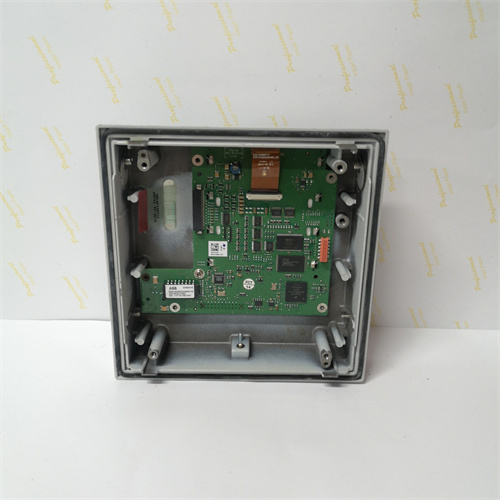

Многофункциональное реле ABB REX521GHHPSH51G представляет собой интеллектуальное устройство защиты и контроля, входящее в серию REX521 компании ABB. Этот компактный и мощный терминал предназначен для защиты, контроля и управления в распределительных сетях среднего напряжения, а также для защиты двигателей, трансформаторов и линий электропередачи. Основная функция реле ABB REX521GHHPSH51G заключается в непрерывном мониторинге электрических параметров (ток, напряжение, частота, мощность), обнаружении аномалий (перегрузки, короткие замыкания, замыкания на землю, дисбаланс) и выполнении запрограммированных действий для отключения поврежденного участка или сигнализации. Это устройство объединяет в одном корпусе функции, для которых ранее требовалось несколько отдельных реле.

Основные технические параметры

• Тип устройства: Цифровое многофункциональное реле защиты (Numerical Protection Relay).

• Основные защитные функции:

• Защита от перегрузки по току (50/51, 51N): Максимальная токовая защита с независимой или обратно-зависимой выдержкой времени.

• Направленная защита от замыканий на землю (67N): Для изолированных или компенсированных сетей.

• Защита двигателя (49): Тепловая модель перегрузки, защита от заклинивания ротора (блокировки), защита от неполнофазного режима.

• Защита от перегрузки по току обратной последовательности (46): Для защиты от перегрева из-за дисбаланса фаз.

• Защита от замыканий на землю через резистор (50G/51G).

• Контроль минимального/максимального напряжения (27/59) и частоты (81).

• Измерительные функции: Ток (3 фазы + нейтраль), напряжение (3 фазы), частота, активная/реактивная мощность, cos φ, гармоники.

• Коммуникационные интерфейсы: Встроенные порты:

• Ethernet: Поддержка протоколов IEC 61850 (MMS, GOOSE), Modbus TCP/IP.

• RS-485: Для Modbus RTU.

• USB: Для локального подключения и конфигурации.

• Дискретные входы/выходы: Несколько программируемых двоичных входов (для внешних команд, блокировок) и выходных реле (команды на отключение/включение, сигнализация).

• Диагностика и регистрация: Встроенный регистратор событий (SOE) с временной меткой и осциллограф (COMTRADE) для записи аварийных осциллограмм.

• Питание: Широкий диапазон оперативного питания: 24-48 В DC, 110-250 В DC/AC.

• Монтаж: Компактный корпус для установки на DIN-рейку или панель.

Ключевые преимущества и особенности

1. Компактность и универсальность: Реле ABB REX521GHHPSH51G объединяет множество функций в одном небольшом устройстве, что экономит место в шкафу, упрощает монтаж и снижает общую стоимость системы защиты.

2. Гибкость и легкая конфигурация: Устройство легко настраивается с помощью бесплатного программного обеспечения ABB PCM600 или через встроенный веб-интерфейс. Пользователь может активировать только необходимые функции и адаптировать уставки под конкретный объект.

3. Современные коммуникационные возможности: Поддержка стандарта IEC 61850 "из коробки" делает реле ABB REX521GHHPSH51G готовым для интеграции в современные цифровые подстанции и системы АСУ ТП. GOOSE-сообщения позволяют реализовывать быструю логику между устройствами.

4. Высокая точность и надежность: Цифровая обработка сигналов обеспечивает точные измерения и стабильную работу. Надежная конструкция рассчитана на длительную эксплуатацию в промышленных условиях.

Области применения и примеры
Реле применяется в различных секторах распределения электроэнергии:

• Распределительные подстанции 6-35 кВ: Защита фидеров, исходящих от подстанции к потребителям.

• Промышленные предприятия: Защита главных и секционных выключателей, силовых трансформаторов, асинхронных двигателей высокой мощности (насосы, вентиляторы, компрессоры).

• Объекты инфраструктуры: Системы электроснабжения аэропортов, больниц, центров обработки данных.

• Возобновляемая энергетика: Защита фидеров на солнечных электростанциях (СЭС) и ветропарках.

• Пример кейса: На промышленном предприятии реле ABB REX521GHHPSH51G установлено для защиты насосного двигателя мощностью 500 кВт. Оно реализует комплексную защиту: тепловую модель от перегрузки (49), мгновенную токовую отсечку от межвитковых замыканий (50), защиту от замыканий на землю (51N) и защиту от дисбаланса фаз (46). При возникновении перегрузки реле сначала выдает предупреждение, а при достижении уставки — отключает двигатель, сохраняя при этом осциллограмму для анализа.

Сравнение с аналогами конкурентов (на примере Siemens 7SJ82 и Schneider Electric Sepam 40)

• Функциональная паритетность: Устройства ABB REX521GHHPSH51G, Siemens 7SJ82 и Sepam 40 предлагают сопоставимый набор защитных функций для этого класса. Выбор часто определяется предпочтениями заказчика и существующей на объекте экосистемой.

• Пользовательский интерфейс и ПО: Ключевое отличие заключается в программном обеспечении для настройки. Для ABB REX521GHHPSH51G используется PCM600 (или веб-интерфейс). Конкуренты используют DIGSI (Siemens) и Sepam Studio (Schneider). Удобство и привычность ПО часто являются решающим фактором.

• Архитектура связи: Все поддерживают IEC 61850. Однако удобство настройки GOOSE, набор готовых логических узлов (LN) и интеграция в систему могут различаться.

• Рыночное позиционирование: Реле ABB REX521GHHPSH51G позиционируется как современное, компактное и коммуникационно-насыщенное решение, идеально подходящее для модернизации и новых проектов цифровых сетей.

Рекомендации по выбору и важные замечания

1. Тщательный расчет уставок: Эффективность работы реле ABB REX521GHHPSH51G на 90% зависит от корректности заданных уставок защиты. Они должны быть рассчитаны на основе полных данных защищаемого объекта (номинальные токи, параметры КЗ, характеристики двигателя/трансформатора).

2. Обязательное тестирование: Перед вводом в эксплуатацию устройство ABB REX521GHHPSH51G должно быть протестировано с помощью релетестера (например, Omicron). Проверяются точность измерений, правильность срабатывания всех задействованных защит с заданными выдержками времени и работа выходных реле.

3. Внимание к подключению ТТ/ТН: Крайне важно соблюдать полярность при подключении трансформаторов тока (ТТ) и напряжения (ТН). Неправильное подключение приведет к некорректной работе направленных защит и измерений. Для ABB REX521GHHPSH51G необходимо использовать ТТ с соответствующим классом точности.

4. Использование преимуществ IEC 61850: При проектировании новой системы стоит максимально использовать возможности GOOSE для реализации быстрой логики между реле (например, межфидерных блокировок) без дополнительной проводки.

5. Приобретение и обновление: Покупать реле следует у официальных дистрибьюторов ABB. При замене вышедшего из строя устройства убедитесь, что новая версия ABB REX521GHHPSH51G имеет совместимую версию firmware, позволяющую загрузить старый файл конфигурации.

Для безопасной и эффективной работы реле ABB REX521GHHPSH51G необходимо строго следовать официальному руководству по эксплуатации, использовать только лицензионное ПО для конфигурации и соблюдать все требования местных правил технической эксплуатации электроустановок (ПТЭЭП).
