Описание продукта

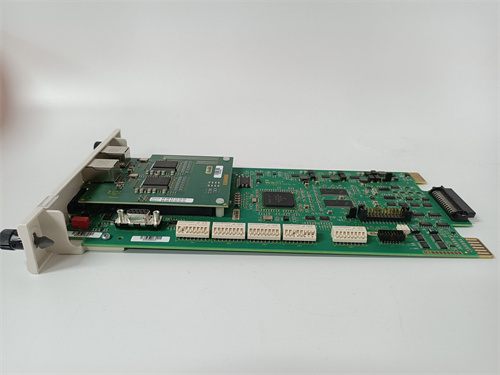

[ABB SPIET800] представляет собой высокопроизводительный модуль интерфейса связи (Ethernet Communication Interface), входящий в состав распределенной системы управления (DCS) ABB Ability™ System 800xA. Данный модуль является ключевым компонентом для организации высокоскоростного обмена данными по сетям Industrial Ethernet между контроллерами (например, AC 800M) и инженерными/операторскими станциями, а также для интеграции с вышестоящими системами управления производством (MES) и диспетчерскими пунктами. [ABB SPIET800] относится к серии модулей S800 I/O и обеспечивает надежную и быструю передачу технологической информации, поддерживая современные протоколы связи. Модуль монтируется на DIN-рейку в одном шасси с другими модулями ввода-вывода S800 и связывается с контроллером по внутренней шине. Благодаря своей высокой пропускной способности и надежности, SPIET800 широко используется в самых ответственных применениях в нефтегазовой, химической, металлургической промышленности и энергетике по всему миру, обеспечивая прозрачность и управляемость современных производственных процессов.

Технические параметры

• Тип продукта: Модуль интерфейса Ethernet / Ethernet Communication Interface.

• Совместимые системы: ABB Ability™ System 800xA, контроллеры AC 800M.

• Серия: S800 I/O – компактные и надежные модули распределенного ввода/вывода.

• Поддерживаемые протоколы: Основной протокол – MMS (Manufacturing Message Specification) поверх TCP/IP для связи с контроллерами AC 800M. Поддерживает также протоколы для интеграции с вышестоящими системами.

• Физические интерфейсы: На лицевой панели расположены разъемы RJ45 для подключения к сети Ethernet (10/100 Мбит/с).

• Функции: Маршрутизация данных между контроллером AC 800M и сетью верхнего уровня, синхронизация времени (SNTP), поддержка удаленной конфигурации и диагностики.

• Обмен данными с модулями ввода/вывода: По внутренней последовательной шине модулей S800.

• Диагностика: Светодиодные индикаторы состояния (Run, Error, Link/Activity) для быстрой визуальной диагностики на месте.

• Напряжение питания: Получает питание от шины модулей S800 (обычно 24V DC).

• Рабочая температура: от 0°C до +55°C.

• Степень защиты: IP20 (для установки в закрытых шкафах управления).

Преимущества и особенности

• Высокоскоростная интеграция в сеть предприятия: Модуль [ABB SPIET800] обеспечивает связь контроллеров AC 800M с локальной вычислительной сетью предприятия (Industrial Ethernet) на скорости до 100 Мбит/с. Это позволяет оперативно передавать большие объемы технологических данных в диспетчерские пункты, архивировать их в исторических серверах и использовать для анализа эффективности производства. SPIET800 – это ворота между уровнем управления и уровнем контроля в системе ABB.

• Прозрачность и удаленный доступ: Благодаря [ABB SPIET800], инженеры и технологи получают возможность удаленного доступа к контроллерам и модулям ввода/вывода. Это позволяет проводить диагностику, изменять параметры настройки и обновлять программное обеспечение, не находясь непосредственно у шкафа управления, что экономит время и ресурсы. Модуль SPIET800 делает систему управления "прозрачной".

• Разгрузка контроллера: Взяв на себя задачи по обработке сетевого трафика, модуль SPIET800 освобождает ресурсы центрального процессора контроллера AC 800M для выполнения прикладных задач управления и регулирования. Это повышает общую производительность и стабильность системы, особенно в проектах с большим количеством обмениваемых данных.

• Надежность, проверенная временем: Серия S800 I/O, к которой принадлежит [ABB SPIET800], известна своей высокой надежностью и устойчивостью к индустриальным условиям. Модули разработаны для непрерывной работы в жестких условиях промышленных предприятий и имеют многолетний опыт успешной эксплуатации по всему миру. SPIET800 от ABB – это выбор, гарантирующий стабильность.

• Простота конфигурации и диагностики: Интеграция [ABB SPIET800] в систему 800xA и настройка его параметров производится с помощью стандартных инструментов программирования ABB (Control Builder). Светодиодная индикация на передней панели позволяет быстро оценить состояние модуля и наличие сетевой активности, что упрощает пусконаладочные работы и поиск неисправностей.

Области применения и примеры использования

• Нефтегазовая промышленность: На установках подготовки нефти и газа, компрессорных станциях модули [ABB SPIET800] обеспечивают связь между контроллерами AC 800M и диспетчерским пунктом, расположенным за многие километры от промысла. Это позволяет централизованно управлять добычей и транспортировкой углеводородов, оперативно реагируя на изменения режимов. SPIET800 является стандартом для многих проектов ABB в этой отрасли.

• Химическая и нефтехимическая промышленность: В непрерывных и периодических химических производствах, где требуется высокая надежность и скорость передачи данных для поддержания заданных параметров реакции, модуль [ABB SPIET800] играет ключевую роль. Он связывает полевые контроллеры с системой управления рецептурами и архивации данных Batch. Наличие в системе ABB модулей SPIET800 гарантирует целостность и своевременность данных.

• Энергетика: На тепловых электростанциях (ТЭС) и в распределительных сетях модули [ABB SPIET800] используются для интеграции контроллеров автоматизации турбин и котлов с общестанционной системой управления (АСУ ТП). Это обеспечивает единый интерфейс диспетчера и позволяет реализовывать сложные алгоритмы оптимизации работы энергоблока.

• Целлюлозно-бумажная промышленность (ЦБП): На линиях производства бумаги и целлюлозы, где процессы непрерывны и распределены на большой площади, модули SPIET800 обеспечивают высокоскоростную связь между многочисленными контроллерами, управляющими отдельными секциями (сетка, пресс, сушка), и центральным пультом управления.

• Металлургия и горнодобывающая промышленность: В системах автоматизации обогатительных фабрик и прокатных станов модули [ABB SPIET800] связывают контроллеры, управляющие дробилками, мельницами и конвейерами, с диспетчерскими пунктами, обеспечивая централизованный контроль и управление сложным технологическим процессом.

Сравнение с конкурирующими продуктами

По сравнению с аналогичными сетевыми интерфейсами для DCS-систем (например, Emerson's CIOC, Honeywell's C300 Ethernet модули, Siemens' Industrial Ethernet модули для PCS 7):

• Преимущества: Главное преимущество [ABB SPIET800] — его полная и бесшовная интеграция с программно-аппаратной платформой ABB System 800xA. Он работает "из коробки" с контроллерами AC 800M, не требуя сложной настройки и дополнительных шлюзов. Это гарантирует наилучшую производительность и стабильность в рамках экосистемы ABB. Модуль SPIET800 поддерживает все необходимые для 800xA сервисы, включая синхронизацию времени и удаленную диагностику.

• Недостатки: Являясь специализированным продуктом для платформы ABB, модуль не может быть использован в системах управления других производителей. По сравнению с открытыми решениями на базе стандартных промышленных протоколов (Profinet, EtherNet/IP), стоимость оригинальных компонентов DCS, таких как [ABB SPIET800], как правило, выше. Модуль рассчитан на использование внутри экосистемы 800xA и может иметь ограничения при прямом обмене данными с оборудованием других брендов без использования дополнительных шлюзов.

Рекомендации по выбору и меры предосторожности

• Проверка совместимости с версией системы: Перед заказом [ABB SPIET800] необходимо убедиться в его совместимости с версией вашей системы 800xA (например, 5.1, 6.0) и версией Control Builder. Прошивка модуля должна соответствовать требованиям проекта.

• Учет сетевой инфраструктуры: При проектировании сети необходимо учитывать, что модули [ABB SPIET800] подключаются к стандартным коммутаторам Industrial Ethernet. Рекомендуется использовать управляемые коммутаторы для обеспечения качества обслуживания (QoS) и резервирования сетевых соединений (RSTP), что повышает надежность системы.

• Конфигурация IP-адресов: Каждому модулю [ABB SPIET800] должен быть присвоен уникальный IP-адрес в соответствии с сетевой архитектурой проекта. Неправильная настройка IP-адресов является частой причиной отсутствия связи.

• Резервирование (Redundancy): Для критически важных применений настоятельно рекомендуется использовать резервированные сетевые интерфейсы и резервированные контроллеры. Это потребует установки двух модулей [ABB SPIET800] (или использования модуля с двумя портами, если такая модификация поддерживается) и соответствующей конфигурации сети.

• Условия эксплуатации и хранения: Обеспечьте условия эксплуатации модуля [ABB SPIET800] в соответствии с требованиями (температура, влажность). При хранении используйте антистатическую упаковку и избегайте воздействия пыли и влаги.

• Стратегия резервирования (Spare Strategy): Для обеспечения максимальной готовности производства рекомендуется иметь на складе запасной модуль [ABB SPIET800]. Выход из строя сетевого интерфейса может привести к потере связи с контроллером, что в свою очередь может вызвать остановку технологического процесса. Наличие "спейса" (spare part) позволяет минимизировать время простоя.
