Описание продукта

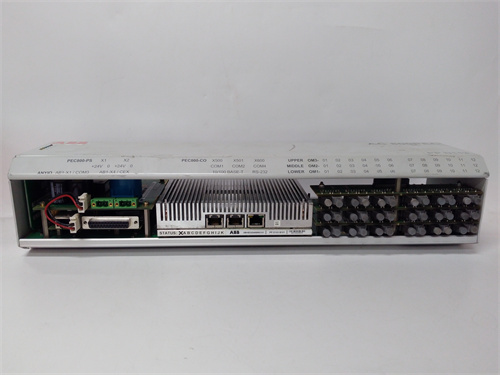

[ABB PPD113B01-25-111000 3BHE023784R2530] представляет собой высокопроизводительный программируемый контроллер панели оператора (Programmable Panel Display), входящий в состав распределенной системы управления (DCS) ABB Ability™ System 800xA и более ранних версий серии Advant. Данное устройство с полным каталожным номером, включающим модификацию PPD113B01-25-111000 и уникальный код заказа 3BHE023784R2530, предназначено для создания локальных пультов управления, мнемосхем и станций оператора, устанавливаемых непосредственно на технологическом оборудовании или вблизи него. [ABB PPD113B01-25-111000 3BHE023784R2530] объединяет в себе вычислительный модуль, графический дисплей и функциональные клавиши, позволяя оперативному персоналу контролировать параметры процесса, управлять исполнительными механизмами и быстро реагировать на аварийные ситуации на месте. Благодаря своей модульной конструкции, высокой надежности и интеграции с системой управления ABB, данный контроллер панели широко применяется в нефтегазовой, химической, металлургической промышленности и энергетике по всему миру, обеспечивая локальную визуализацию и управление критически важными узлами производства.

Технические параметры

• Тип продукта: Программируемый контроллер панели оператора (Programmable Panel Display) / Локальная панель управления.

• Производитель: ABB (ранее ABB Automation Products).

• Совместимые системы: ABB Ability™ System 800xA, Advant OCS, MOD 300.

• Полное обозначение: PPD113B01-25-111000 (расшифровка: PPD113 – серия, B01 – модификация, 25 – тип дисплея, 111000 – конфигурация ввода/вывода и интерфейсов).

• Код заказа: 3BHE023784R2530 – уникальный идентификатор для заказа и замены.

• Дисплей: Графический ЖК-дисплей (монохромный или цветной) с разрешением, достаточным для отображения мнемосхем и технологических параметров.

• Интерфейсы связи: Поддержка различных протоколов для связи с контроллерами верхнего уровня, включая MasterBus 300, Advant Fieldbus, а также, возможно, Ethernet.

• Функциональные клавиши: Набор программируемых клавиш для быстрого вызова экранов, управления оборудованием и квитирования аварий.

• Входы/Выходы: Может иметь встроенные дискретные входы для подключения кнопок и переключателей непосредственно на панели.

• Конструкция: Предназначен для установки в щиты управления или на пульты оператора, имеет степень защиты лицевой панели IP54 или выше.

• Диагностика: Встроенная система самодиагностики с индикацией состояния на передней панели.

• Напряжение питания: Обычно 24V DC или 110/230V AC, в зависимости от конфигурации.

• Рабочая температура: Промышленный диапазон, адаптированный для установки в производственных помещениях.

Преимущества и особенности

• Локальная визуализация и управление: Главное преимущество [ABB PPD113B01-25-111000 3BHE023784R2530] заключается в предоставлении оперативному персоналу локального интерфейса для контроля и управления технологическим процессом непосредственно на месте установки оборудования. Это особенно важно для насосных станций, компрессорных, дозировочных установок и других локальных узлов, где постоянное присутствие оператора у центрального пульта не требуется. PPD113B01-25-111000 от ABB обеспечивает автономность локальных участков.

• Глубокая интеграция с системой управления ABB: Являясь оригинальным компонентом ABB, панель [ABB PPD113B01-25-111000 3BHE023784R2530] идеально интегрируется с контроллерами AC 800M, AC 400 и другими компонентами System 800xA и Advant. Она получает данные напрямую из контроллеров по промышленной сети, что обеспечивает высокую скорость обновления и достоверность отображаемой информации. Конфигурация панели производится стандартными средствами ABB.

• Повышение безопасности и надежности: Локальные панели управления позволяют оператору находиться непосредственно у технологического агрегата при проведении пусконаладочных работ, технического обслуживания или при отказе централизованной системы управления. Это повышает безопасность и дает возможность локального управления в нештатных ситуациях. Наличие 3BHE023784R2530 в системе – это дополнительный уровень контроля.

• Интуитивно понятный интерфейс для оператора: Благодаря графическому дисплею и программируемым функциональным клавишам, [ABB PPD113B01-25-111000 3BHE023784R2530] позволяет создавать интуитивно понятные мнемосхемы, которые отображают реальное состояние оборудования. Это упрощает работу оператора, снижает риск ошибок и ускоряет реакцию на изменения технологического режима.

• Надежность и долговечность в промышленных условиях: Панель PPD113B01-25-111000 разработана для эксплуатации в жестких условиях промышленных предприятий. Она устойчива к вибрации, пыли, перепадам температур и электромагнитным помехам, что гарантирует ее долговременную и безотказную работу. Продукция ABB с кодом 3BHE023784R2530 известна своей высокой надежностью.

Области применения и примеры использования

• Нефтегазовая промышленность: На кустовых насосных станциях, установках подготовки нефти и газа (УПН, УПГ), компрессорных станциях модули [ABB PPD113B01-25-111000 3BHE023784R2530] устанавливаются в местных щитах управления, позволяя операторам контролировать параметры работы насосов и компрессоров, управлять задвижками и отслеживать аварийные сигналы без необходимости идти на центральный пульт. PPD113B01-25-111000 – это глаза и руки персонала на промысле.

• Химическая промышленность: На дозировочных станциях, реакторах и смесителях панели ABB обеспечивают локальный интерфейс для контроля расхода реагентов, температуры и давления в реакторе. Оператор может корректировать дозировку прямо у установки, наблюдая за процессом. Наличие 3BHE023784R2530 в проекте повышает гибкость управления.

• Энергетика: На тепловых электростанциях (ТЭС) панели [ABB PPD113B01-25-111000 3BHE023784R2530] используются в щитах управления вспомогательным оборудованием – питательными насосами, дымососами, дутьевыми вентиляторами, установками химводоочистки. Это позволяет локально управлять этим оборудованием при пусках и остановах.

• Металлургия: В системах газоочистки, насосных станций оборотного водоснабжения на металлургических комбинатах панели PPD113B01-25-111000 от ABB обеспечивают локальный контроль и управление, интегрируясь при этом в общую систему автоматизации цеха.

• Целлюлозно-бумажная промышленность (ЦБП): На узлах приготовления химикатов, в бассейнах-накопителях и других локальных объектах ЦБК панели [ABB PPD113B01-25-111000 3BHE023784R2530] позволяют персоналу, обслуживающему эти узлы, оперативно получать информацию о технологическом процессе и вмешиваться при необходимости.

Сравнение с конкурирующими продуктами

По сравнению с аналогичными локальными панелями оператора для DCS-систем других производителей (например, Siemens SIMATIC HMI для PCS 7, Honeywell HC900 локальные панели, Yokogawa локальные интерфейсы):

• Преимущества: Ключевое преимущество [ABB PPD113B01-25-111000 3BHE023784R2530] – его полная и бесшовная интеграция с платформами ABB System 800xA и Advant. Он является "родным" компонентом, что гарантирует наилучшую производительность, простоту конфигурирования (в среде Control Builder) и доступ ко всем диагностическим функциям системы. Это решение оптимизировано для работы внутри экосистемы ABB и обеспечивает максимальную надежность и совместимость.

• Недостатки: Как специализированный продукт для систем ABB, данная панель не может быть использована в системах управления других производителей (Siemens, Honeywell). Стоимость оригинальных компонентов DCS, включая панели оператора ABB, как правило, выше, чем у универсальных панелей HMI сторонних производителей. Модель PPD113B01-25-111000 может относиться к более старым версиям, и для современных проектов могут быть доступны более новые модели с расширенными функциями и улучшенным дисплеем.

Рекомендации по выбору и меры предосторожности

• Точное соответствие кода заказа: При заказе [ABB PPD113B01-25-111000 3BHE023784R2530] необходимо убедиться, что полный каталожный номер (включая PPD113B01-25-111000 и 3BHE023784R2530) точно соответствует требуемой модификации. Даже незначительное изменение может означать другую версию прошивки, тип дисплея или наличие/отсутствие дополнительных интерфейсов.

• Проверка совместимости с версией системы: Убедитесь, что версия аппаратного обеспечения и прошивки панели совместима с версией вашей системы ABB (например, 800xA 5.1/6.0) и используемыми контроллерами. Эту информацию можно получить из документации ABB или у технических специалистов.

• Конфигурация и программирование: Программирование панели [ABB PPD113B01-25-111000 3BHE023784R2530] выполняется с помощью стандартных инструментов ABB (например, Control Builder или специализированного ПО для панелей). Убедитесь, что у вас есть необходимые лицензии и квалифицированный персонал для настройки.

• Монтаж и подключение: Установите панель в соответствии с требованиями по степени защиты лицевой панели. Обеспечьте надежное подключение к сети управления и электропитанию в соответствии с проектной документацией. Соблюдайте правила заземления для обеспечения электромагнитной совместимости.

• Условия окружающей среды: Обеспечьте условия эксплуатации панели [ABB PPD113B01-25-111000 3BHE023784R2530] в соответствии со спецификациями (температура, влажность, защита от пыли и влаги со стороны лицевой панели).

• Стратегия резервирования (Spare Parts): Для критически важных локальных узлов управления рекомендуется иметь на складе запасную панель [ABB PPD113B01-25-111000 3BHE023784R2530]. Выход из строя локального интерфейса может затруднить или сделать невозможным управление оборудованием на месте, что особенно критично при проведении ремонтных работ или в нештатных ситуациях.
