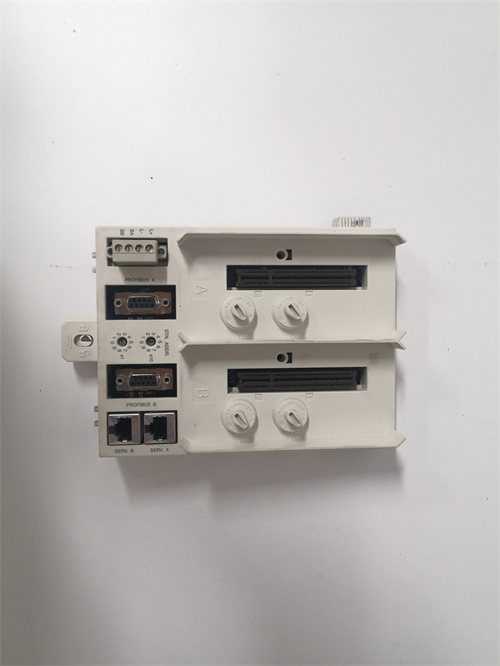

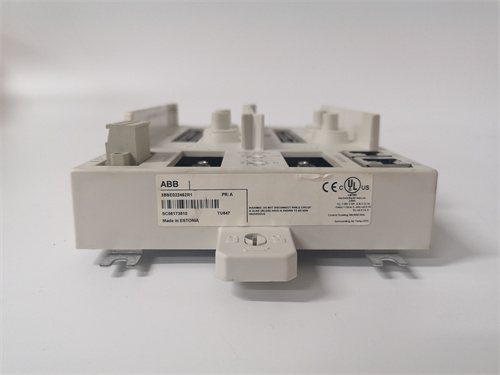

Терминальный блок ABB TU847 3BSE022462R1

Терминальный блок ABB TU847 (3BSE022462R1) — это пассивный интерфейсный модуль (Termination Unit), предназначенный для подключения полевых сигналов к модулям ввода/вывода систем автоматизации ABB. Данное устройство относится к семейству S800 I/O и обеспечивает удобное и надежное соединение датчиков и исполнительных механизмов с электронными модулями.

Продукт Описание

ABB TU847 3BSE022462R1 представляет собой терминальный блок (клеммный соединитель) для модулей ввода/вывода серии S800 I/O. Устройство устанавливается на DIN-рейку и служит физическим интерфейсом между полевыми кабелями и сменными электронными модулями (например, модулями аналогового или дискретного ввода/вывода). Модули вставляются непосредственно в терминальный блок сверху, обеспечивая электрическое соединение через встроенные разъемы.

Конструктивно TU847 3BSE022462R1 выполнен в компактном корпусе из негорючего пластика с винтовыми клеммными соединениями для подключения полевых проводников. На корпусе предусмотрена маркировка клемм, что облегчает монтаж и обслуживание. Терминальный блок поддерживает подключение проводов сечением до 2.5 мм². Высокое качество изготовления ABB TU847 3BSE022462R1 гарантирует надежный контакт и долговечность в условиях промышленной эксплуатации.

Продукт Параметры

• Бренд: ABB

• Модель: TU847 3BSE022462R1

• Тип: Пассивный терминальный блок (Termination Unit)

• Совместимость: Модули ввода/вывода серии S800 I/O

• Количество клемм: 40 (две группы по 20)

• Тип соединения: Винтовые клеммы

• Сечение подключаемых проводов: до 2.5 мм²

• Монтаж: На DIN-рейку (35 мм)

• Степень защиты: IP20 (при установке в шкафу)

• Рабочая температура: от -40°C до +70°C

Преимущества и Особенности

Главным преимуществом ABB TU847 3BSE022462R1 является его модульная конструкция, позволяющая производить "горячую" замену электронных модулей без демонтажа полевых проводников. Это критически важно для непрерывных производств, где время простоя должно быть минимальным. При отказе электронного модуля достаточно вынуть его из терминального блока и вставить новый — все полевые подключения остаются нетронутыми.

Терминальный блок TU847 3BSE022462R1 обеспечивает надежную гальваническую развязку между полевыми цепями и внутренней шиной ввода/вывода (через электронный модуль). Конструкция клемм исключает возможность короткого замыкания соседних проводников. Также важной особенностью является наличие встроенных держателей для маркировки клемм, что упрощает идентификацию сигналов при обслуживании.

Области применения и примеры внедрения

• Нефтегазовая отрасль: Подключение датчиков давления и температуры на кустовых площадках. Терминальный блок ABB TU847 3BSE022462R1 устанавливается в шкафу управления, полевые кабели заводятся на клеммы, а сверху вставляется электронный модуль ввода.

• Химическая промышленность: Коммутация сигналов от расходомеров и уровнемеров на реакторах. Благодаря TU847 3BSE022462R1 замена неисправного модуля занимает минуты без остановки процесса.

• Энергетика: Подключение термопар и датчиков давления к системам защиты котлов и турбин. Терминальный блок 3BSE022462R1 обеспечивает надежное соединение в условиях высоких температур и вибраций.

• Водоподготовка: Сбор сигналов от датчиков уровня и качества воды на очистных сооружениях.

Сравнение с аналогами

Основными конкурентами ABB TU847 3BSE022462R1 являются терминальные блоки и клеммные интерфейсы других производителей систем ввода/вывода: Siemens ET 200M (IM 153-2 с фронтальными соединителями), Schneider Electric для Quantum и Allen-Bradley Flex I/O.

В отличие от фронтальных соединителей Siemens, которые требуют отдельного заказа и могут быть потеряны при замене модуля, терминальный блок TU847 3BSE022462R1 является неотъемлемой частью станции и всегда остается на месте. По сравнению с системой Flex I/O от Allen-Bradley, решение ABB предлагает более плотное расположение клемм и компактные размеры.

Однако система Siemens может предлагать более широкий выбор специализированных терминальных блоков для различных типов сигналов (например, со встроенными искробезопасными барьерами). Тем не менее, для стандартных применений терминальный блок ABB TU847 3BSE022462R1 является оптимальным по соотношению цены, надежности и удобства обслуживания.

Рекомендации по выбору и меры предосторожности

При выборе ABB TU847 3BSE022462R1 убедитесь, что он совместим с типом используемых электронных модулей. Большинство модулей S800 I/O используют стандартный терминальный блок TU847, но для некоторых специализированных модулей (например, с искробезопасными цепями) могут требоваться другие модели.

Также обратите внимание на комплектацию — в некоторых поставках терминальный блок может включать или не включать маркировочные бирки и фиксаторы для модулей.

Меры предосторожности:

• Монтаж TU847 3BSE022462R1 на DIN-рейку должен производиться с надежной фиксацией (используйте концевой упор).

• Затяжку винтовых клемм производите с рекомендованным моментом (обычно 0.5-0.6 Нм), чтобы обеспечить надежный контакт, но не повредить клемму.

• При подключении полевых проводников соблюдайте цветовую маркировку и нумерацию клемм в соответствии с проектной документацией.

• Перед установкой электронного модуля в ABB TU847 3BSE022462R1 убедитесь, что фиксирующие защелки на терминальном блоке находятся в открытом положении, и аккуратно вставьте модуль до щелчка.

• При замене электронного модуля под напряжением (горячая замена) соблюдайте осторожность и не прикасайтесь к токоведущим частям внутри терминального блока.

• Приобретайте терминальные блоки ABB TU847 3BSE022462R1 у официальных дистрибьюторов ABB для гарантии подлинности и качества продукции.
