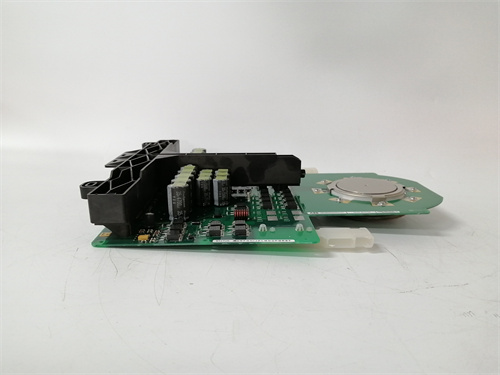

IGBT-модуль ABB 5SHX1445H0002 3BHL000387P0101

IGBT-модуль ABB 5SHX1445H0002 (3BHL000387P0101) — это высокомощный биполярный транзистор с изолированным затвором (IGBT), предназначенный для использования в мощных преобразователях частоты, приводах переменного тока и системах передачи электроэнергии (HVDC). Данное устройство относится к классу силовой электроники премиум-качества и является ключевым компонентом в системах управления электродвигателями большой мощности.

Продукт Описание

ABB 5SHX1445H0002 3BHL000387P0101 представляет собой IGBT-модуль (Insulated Gate Bipolar Transistor), разработанный и произведенный компанией ABB для использования в их собственных преобразователях частоты серии ACS6000, ACS5000 и других системах средней и высокой мощности. Модуль объединяет в одном корпусе IGBT-транзистор и обратный диод, оптимизированные для работы на высоких частотах переключения и при больших токах.

Конструктивно 5SHX1445H0002 3BHL000387P0101 выполнен в герметичном корпусе с плоскими основаниями для эффективного отвода тепла через охладители (радиаторы или системы жидкостного охлаждения). Модуль имеет мощные винтовые клеммы для подключения силовых цепей (коллектор, эмиттер) и управляющие выводы (затвор) для подключения к драйверу. Высочайшее качество изготовления ABB 5SHX1445H0002 гарантирует надежную работу в течение многих лет в самых тяжелых условиях эксплуатации — от металлургических комбинатов до тяговых подстанций.

Продукт Параметры

• Бренд: ABB (произведено по заказу ABB, часто маркировка ABB / Powerex)

• Модель: 5SHX1445H0002 3BHL000387P0101

• Тип: IGBT-модуль (транзистор + обратный диод)

• Напряжение коллектор-эмиттер (Vces): Обычно 4500 В (4.5 кВ)

• Ток коллектора (Ic): Обычно 1200-1400 А (зависит от условий охлаждения)

• Конфигурация: Полумост (half-bridge) или одиночный ключ (зависит от внутренней схемы)

• Частота переключения: До 1-2 кГц (в зависимости от применения)

• Тип корпуса: Плоское основание для двухстороннего охлаждения

• Применение: Преобразователи частоты ABB ACS6000, ACS5000, HVDC Light

Преимущества и Особенности

Главным преимуществом ABB 5SHX1445H0002 3BHL000387P0101 является его исключительная надежность и способность коммутировать огромные токи (более 1000 А) при высоких напряжениях (4.5 кВ). Это позволяет создавать приводы мощностью в несколько мегаватт, управляющие, например, мощными насосами, компрессорами или прокатными станами.

Модуль 5SHX1445H0002 обладает низкими потерями на переключение и в открытом состоянии, что повышает общий КПД преобразователя и снижает требования к системе охлаждения. Технология "плавкого" выключения (soft turn-off) минимизирует перенапряжения при отключении больших токов, защищая другие компоненты силовой схемы. Важной особенностью является встроенный термодатчик (NTC-термистор) для контроля температуры кристалла, что позволяет системе управления оптимизировать режимы работы и предотвращать перегрев.

Области применения и примеры внедрения

• Металлургия: Приводы прокатных станов мощностью 5-10 МВт. ABB 5SHX1445H0002 3BHL000387P0101 работает в силовых ячейках преобразователя ACS6000, управляя скоростью и моментом двигателей главного привода.

• Нефтегазовая отрасль: Электроприводы газоперекачивающих агрегатов и мощных насосов для перекачки нефти по магистральным трубопроводам. Модуль 3BHL000387P0101 обеспечивает плавный пуск и регулирование производительности.

• Горнодобывающая промышленность: Приводы дробилок и мельниц самоизмельчения. Высокая перегрузочная способность 5SHX1445H0002 позволяет справляться с пиковыми нагрузками при дроблении руды.

• Тяговая автоматика: Преобразователи для железнодорожного транспорта (электровозы, тепловозы) и карьерных самосвалов с электроприводом.

• Энергетика: Системы передачи постоянного тока высокого напряжения (HVDC Light) и статические компенсаторы реактивной мощности (STATCOM).

Сравнение с аналогами

Основными конкурентами ABB 5SHX1445H0002 3BHL000387P0101 являются IGBT-модули других ведущих производителей силовой электроники: Infineon (EUPEC), Mitsubishi Electric, Fuji Electric, Semikron и Dynex.

В отличие от стандартных промышленных модулей Infineon, которые широко доступны на рынке, модули ABB (часто произведенные по спецификации ABB) имеют оптимизированные под конкретные серии преобразователей параметры и характеристики, что обеспечивает лучшую совместимость и надежность именно в оборудовании ABB. По сравнению с продукцией Mitsubishi, модули 5SHX1445H0002 могут иметь улучшенные характеристики по устойчивости к коротким замыканиям и более высокую цикличческую прочность (устойчивость к термоциклированию).

Однако следует отметить, что Infineon и Mitsubishi часто предлагают более широкую линейку модулей и их легче найти на открытом рынке. Тем не менее, для оборудования ABB (ACS6000 и др.) использование оригинального модуля 5SHX1445H0002 3BHL000387P0101 является гарантией сохранения заводских характеристик и надежности привода.

Рекомендации по выбору и меры предосторожности

Выбор ABB 5SHX1445H0002 3BHL000387P0101 должен осуществляться строго в соответствии со спецификацией производителя оборудования. Использование модуля с другими параметрами (напряжение, ток, динамические характеристики) недопустимо и может привести к выходу из строя всего преобразователя.

При замене вышедшего из строя модуля критически важно проверить, что новый модуль имеет ту же ревизию (revision) и дату выпуска (date code) или совместим с остальными модулями в силовой ячейке (для многоуровневых преобразователей). Разница в параметрах между модулями разных партий может привести к неравномерному распределению напряжения и тока.

Меры предосторожности (КРАЙНЕ ВАЖНО!):

• Работа с высоким напряжением! Замена IGBT-модуля 5SHX1445H0002 3BHL000387P0101 должна производиться только квалифицированным персоналом, имеющим допуск к работе с высоковольтным оборудованием. В звене постоянного тока преобразователя сохраняется опасное напряжение даже после отключения питания в течение длительного времени (до 10-15 минут).

• Перед началом работ убедитесь, что преобразователь полностью обесточен, заземлен и разряжены все конденсаторы (используйте специальные разрядные устройства).

• Защита от статического электричества! IGBT-модули чрезвычайно чувствительны к статическому электричеству. Все работы по монтажу должны проводиться с использованием заземляющего браслета, антистатического коврика и инструмента. Хранить модуль 5SHX1445H0002 необходимо только в оригинальной антистатической упаковке до самого момента установки.

• При установке модуля на охладитель обязательно используйте новую термопасту (thermal compound) строго по инструкции и соблюдайте момент затяжки крепежных винтов (обычно указывается в документации). Неправильная установка может привести к перегреву и разрушению модуля.

• После замены модуля обязательно проверьте правильность подключения управляющих цепей (затвор-эмиттер) и целостность драйвера затвора перед подачей питания.

• Приобретайте модули ABB 5SHX1445H0002 3BHL000387P0101 только у официальных дистрибьюторов ABB или авторизованных поставщиков запасных частей, чтобы гарантировать подлинность продукции и соответствие техническим требованиям.
