Описание продукта

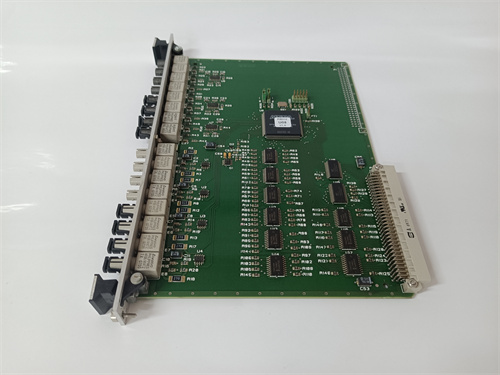

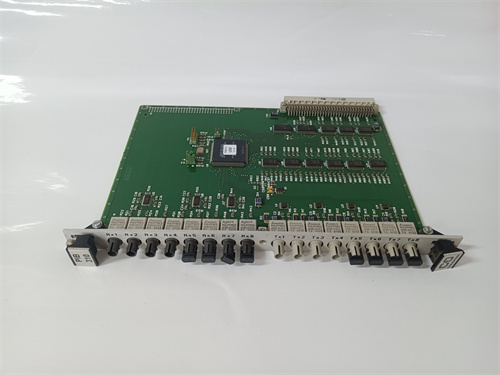

ALSTOM PIB310 с дополнительным кодом 3BHB0190 представляет собой базовую интерфейсную панель (Base Interface / Termination Panel), разработанную для систем распределенного ввода/вывода (I/O) в составе оборудования управления Alstom (ныне в составе GE). Эта панель является ключевым компонентом для организации безопасного и упорядоченного подключения полевых кабелей от датчиков, исполнительных механизмов и другого оборудования к внутренним электронным модулям системы управления. Модуль PIB310 обеспечивает надежные точки соединения (терминалы) для проводников, а также содержит необходимые элементы для обеспечения целостности сигнала: гальваническую развязку, защитные компоненты (предохранители, супрессоры) и цепи согласования. Установка панели ALSTOM 3BHB0190 в стойку или шкаф управления стандартизирует монтаж, повышает надежность соединений и обеспечивает защиту более дорогостоящей электроники от помех и скачков напряжения, возникающих в полевых цепях. Этот модуль является частью семейства интерфейсных решений, оптимизированных для работы с конкретными сериями модулей ввода/вывода GE/Alstom. Таким образом, PIB310 служит фундаментальным строительным блоком для создания безопасной, модульной и удобной для обслуживания архитектуры системы сбора данных и управления.

Основные параметры и технические характеристики

• Тип устройства: Базовая интерфейсная (оконечная) панель / Полевой терминальный модуль (Field Termination Assembly).

• Назначение: Обеспечение интерфейса, гальванической развязки и защиты между полевыми сигнальными кабелями и системными модулями ввода/вывода.

• Типы подключаемых сигналов: Предназначена для определенного типа сигналов, таких как аналоговые токовые (4-20 мА), дискретные (24 В DC) или сигналы от датчиков температуры (RTD). Конкретная конфигурация фиксирована.

• Количество каналов/клемм: Фиксированное количество каналов с винтовыми или пружинными клеммами для подключения полевых проводов и проводов к внутренним системным модулям.

• Встроенные компоненты: Оптические развязки (оптопары) для каждого канала или группы, плавкие предохранители, защитные диоды или варисторы для подавления перенапряжений, согласующие резисторы.

• Степень защиты (IP): Рассчитана на установку внутри шкафа управления (обычно IP20).

• Совместимость: Механически и электрически предназначена для установки в определенные типы стоек или шасси систем управления Alstom/GE и для работы с конкретными сериями электронных модулей ввода/вывода.

• Маркировка: Четкая и понятная маркировка всех клемм для облегчения монтажа, пусконаладки и поиска неисправностей.

Преимущества и особенности

Интерфейсная панель ALSTOM PIB310 (3BHB0190) обладает рядом важных преимуществ для систем промышленной автоматизации. Ее основная особенность — это обеспечение безопасного и организованного интерфейса, который значительно упрощает монтаж, ввод в эксплуатацию и последующее обслуживание системы. Наличие встроенных защитных и согласующих компонентов непосредственно на панели PIB310 повышает надежность и отказоустойчивость всего канала ввода/вывода. Модульность конструкции позволяет легко и безопасно заменять электронные платы, не отсоединяя полевую проводку, что критически сокращает время ремонта. Стандартизированная панель ALSTOM 3BHB0190 обеспечивает высокую повторяемость и качество сборки шкафов управления. Использование оригинальной панели гарантирует полную механическую и электрическую совместимость с остальными компонентами системы Alstom/GE, а также соответствие требованиям по электромагнитной совместимости (ЭМС).

Применение в различных отраслях

• Энергетика (ТЭС, ГЭС, АЭС): Организация интерфейсов для подключения тысяч датчиков температуры, давления, расхода, уровня и исполнительных механизмов в системах управления турбинами, котлами и общестанционным оборудованием.

• Нефтегазовая и нефтехимическая промышленность: Подключение полевых устройств на установках переработки, трубопроводах, системах безопасности.

• Крупные промышленные предприятия: Построение распределенных систем ввода/вывода для управления технологическими процессами и мониторинга состояния оборудования в металлургии, цементной, химической промышленности.

Сравнение с аналогами конкурентов

По сравнению с универсальными клеммными колодками и развязывающими барьерами, устанавливаемыми на DIN-рейку, панель ALSTOM PIB310 представляет собой комплексное, предварительно спроектированное системное решение. Ее главное отличие — это интеграция всех необходимых функций (коммутация, защита, развязка) в едином, оптимизированном для конкретной платформы корпусе. Это снижает трудоемкость проектирования и монтажа, минимизирует ошибки подключения и обеспечивает более компактное и аккуратное размещение. Универсальные компоненты требуют самостоятельной сборки схем, что увеличивает время, сложность работ и риск человеческой ошибки. Для систем, построенных на оборудовании Alstom/GE, использование родной панели 3BHB0190 является наиболее надежным и экономичным в плане общих затрат на владение решением.

Рекомендации по выбору и важные замечания

1. Определение типа сигналов: Перед заказом критически важно точно знать, для каких сигналов предназначена конкретная панель ALSTOM PIB310 (например, аналоговые 4-20 мА, дискретные 24В). Существуют разные модификации, и их путаница недопустима.

2. Проверка совместимости: Убедитесь, что выбранная панель PIB310 механически подходит для вашей стойки или шасси и электрически совместима с установленными или планируемыми электронными модулями ввода/вывода.

3. Проектирование и маркировка: Разработайте детальную схему подключения и план маркировки всех проводов до начала монтажа. Используйте маркировку на самой панели 3BHB0190 как основу для безошибочного подключения.

4. Монтаж и заземление: Выполняйте монтаж в строгом соответствии с инструкциями производителя, уделяя особое внимание правильному заземлению панели и экранов сигнальных кабелей для обеспечения максимальной помехозащищенности.

5. Безопасность: При монтаже и обслуживании соблюдайте правила электробезопасности. Помните, что на клеммы полевой стороны могут приходиться опасные напряжения от внешних источников.

6. Запасные компоненты: Имейте в наличии запасные предохранители или другие защитные элементы, установленные на панели ALSTOM PIB310, для быстрого восстановления канала в случае срабатывания защиты.

7. Официальные каналы поставки: Рекомендуется приобретать такие системные компоненты у официальных поставщиков GE или проверенных системных интеграторов, чтобы гарантировать соответствие всем техническим требованиям, получение полной комплектации и технической поддержки.

Всегда руководствуйтесь официальным руководством по монтажу (Installation Guide) и электрическим схемам подключения (Wiring Diagram) для панели ALSTOM PIB310 (3BHB0190) и связанных с ней модулей системы.
