Описание продукта

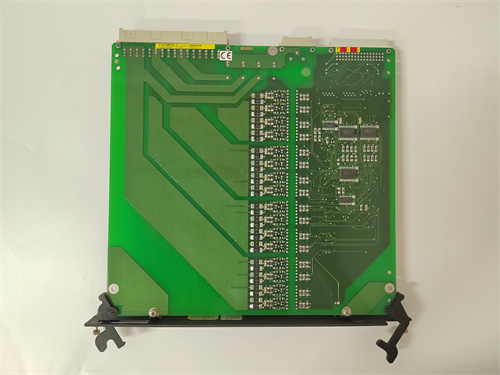

Модуль ALSTOM LE109A-1 относится к семейству интерфейсных модулей и устройств ввода/вывода Alstom, известных своей высокой надежностью и отказоустойчивостью. Он разработан для работы в составе распределенных систем управления (DCS) и систем автоматизации технологических процессов, где требуется стабильная работа в тяжелых условиях эксплуатации. ALSTOM LE109A-1 выполняет функции сбора и обработки сигналов от полевых датчиков, а также выдачи управляющих воздействий на исполнительные механизмы. Модель ALSTOM LE109A-1 отличается высокой степенью защиты от электромагнитных помех, вибраций и перепадов температур, что делает ее идеальным выбором для применения в железнодорожной автоматике и энергетике. Конструкция ALSTOM LE109A-1 предусматривает модульное исполнение, что облегчает его интеграцию в существующие системы и упрощает техническое обслуживание. Высокое качество изготовления ALSTOM LE109A-1 гарантирует его длительный срок службы в самых ответственных применениях.

Технические характеристики

• Тип устройства: Интерфейсный модуль / модуль ввода/вывода.

• Назначение: Сопряжение контроллера с полевым оборудованием (датчики, исполнительные механизмы).

• Типы сигналов (зависит от конфигурации):

• Дискретные входы: 24 В пост. тока, 48 В пост. тока, 110 В пост. тока (оптоизолированные).

• Дискретные выходы: Релейные (перекидные контакты) или транзисторные (PNP/NPN).

• Аналоговые входы: 4-20 мА, 0-10 В (с возможностью конфигурации).

• Аналоговые выходы: 4-20 мА, 0-10 В.

• Количество каналов: Зависит от модификации (типовые значения: 16 DI, 16 DO, 8 AI, 4 AO).

• Гальваническая развязка: Между каналами и внутренней шиной модуля (напряжение изоляции до 1500 В).

• Коммуникационный протокол: Специализированный протокол для обмена по внутренней шине контроллера Alstom.

• Диагностика: Светодиодная индикация состояния каналов, наличия питания и ошибок модуля.

• Монтаж: Установка в специализированный каркас или на DIN-рейку (зависит от исполнения).

• Питание: От внешнего источника 24 В пост. тока или от шины питания каркаса.

• Рабочая температура: Расширенный промышленный диапазон (от -20°C до +70°C).

• Степень защиты: IP20 (для установки в шкафу).

Преимущества и особенности

• Высокая надежность и отказоустойчивость: Модуль ALSTOM LE109A-1 спроектирован для применения в системах, где отказ оборудования недопустим (железнодорожная автоматика, энергетика). Компоненты модуля выбраны с большим запасом по нагрузке, а схемотехника обеспечивает устойчивость к коротким замыканиям и перенапряжениям. Использование ALSTOM LE109A-1 гарантирует стабильную работу системы даже в экстремальных условиях.

• Устойчивость к внешним воздействиям: Устройство разработано с учетом жестких требований железнодорожного сектора (вибрации, удары, электромагнитные поля). ALSTOM LE109A-1 сохраняет работоспособность при сильных вибрациях и электромагнитных помехах, что критически важно для подвижного состава и путевой автоматики.

• Гальваническая развязка: Наличие оптоизоляции между полевыми цепями и внутренней логикой модуля защищает дорогостоящий контроллер от высоковольтных импульсов и помех, приходящих с полевых устройств. Это значительно повышает надежность всей системы в целом.

• Простота диагностики и обслуживания: Светодиодная индикация на передней панели ALSTOM LE109A-1 позволяет обслуживающему персоналу быстро оценить состояние каждого канала и самого модуля без использования дополнительных приборов. Это ускоряет поиск и устранение неисправностей.

• Длительный жизненный цикл: Как продукт для критической инфраструктуры, ALSTOM LE109A-1 имеет длительный жизненный цикл и доступность запасных частей, что особенно важно для объектов с длительным сроком эксплуатации (электростанции, железные дороги, метрополитен).

• Модульность и масштабируемость: Конструкция ALSTOM LE109A-1 позволяет легко наращивать систему, добавляя новые модули по мере расширения производства или модернизации существующих объектов.

Области применения и примеры

• Железнодорожная автоматика (СЦБ): Управление стрелочными переводами и светофорами, контроль свободности путей, системы интервального регулирования движения поездов. Применение ALSTOM LE109A-1 здесь критически важно для обеспечения безопасности движения.

• Энергетика (ТЭС, ГЭС, АЭС): Сбор данных с датчиков давления, температуры, положения на турбинах, котлах и вспомогательном оборудовании, выдача команд на включение/отключение насосов, вентиляторов и другой техники.

• Метрополитен: Системы автоматики и телемеханики для управления эскалаторами, вентиляцией, освещением тоннелей и станций.

• Промышленные предприятия с непрерывным циклом производства: Автоматизация технологических процессов на химических, нефтехимических и металлургических заводах, где требуется высокая надежность и отказоустойчивость систем управления.

• Горнодобывающая промышленность: Управление конвейерными линиями, дробилками, мельницами и другим оборудованием в тяжелых условиях эксплуатации.

Сравнение с конкурентами

Конкурентами модуля ALSTOM LE109A-1 являются интерфейсные модули и модули ввода/вывода от других ведущих производителей промышленной автоматики:

• Siemens (SIMATIC S7-300/400, модули SM321/SM322): Широко распространенные модули дискретного и аналогового ввода/вывода. ALSTOM LE109A-1 часто используется в унаследованных проектах или там, где стандартом де-факто является оборудование Alstom (например, на железных дорогах Франции и других стран Европы).

• Schneider Electric (Modicon Quantum, модули 140DDI/140DDO): Мощные модули для ответственных применений. Конкуренция идет в плоскости предпочтений заказчика и существующего парка оборудования.

• ABB (серия S800 I/O): Модульные решения для распределенных систем управления. ALSTOM LE109A-1 может быть предпочтительнее в проектах, где важна совместимость с существующими системами Alstom.

• Honeywell (серия C300 I/O): Решения для систем управления технологическими процессами.

Ключевое отличие ALSTOM LE109A-1 — это его специализация для применений с повышенными требованиями к надежности и отказоустойчивости, особенно в железнодорожной отрасли. Модуль сертифицирован по железнодорожным стандартам (EN 50155, EN 50121) и гарантирует работу в экстремальных условиях вибраций, ударов и электромагнитных помех, характерных для подвижного состава и путевой инфраструктуры.

Рекомендации по выбору и меры предосторожности

• Определение типа и количества сигналов: Перед выбором ALSTOM LE109A-1 необходимо точно определить, какие типы полевых устройств будут подключаться к модулю (дискретные датчики, аналоговые датчики, исполнительные механизмы) и какое количество сигналов каждого типа требуется. На основе этого выбирается соответствующая модификация модуля.

• Выбор напряжения питания входов: Для дискретных входов важно выбрать модуль с правильным номинальным напряжением, соответствующим напряжению питания полевых датчиков (24 В, 48 В, 110 В пост. тока). Несоответствие может привести к ложным срабатываниям или отказу в работе входов.

• Тип выходных каналов: Для управления различными исполнительными механизмами могут потребоваться разные типы выходов. Для управления контакторами и пускателями обычно используются релейные выходы. Для управления светодиодными индикаторами и транзисторными входами других устройств — транзисторные выходы. Уточните тип выходов в спецификации ALSTOM LE109A-1.

• Условия эксплуатации: Учитывайте условия окружающей среды (температура, влажность, вибрации, электромагнитные поля) при выборе места установки модуля ALSTOM LE109A-1. Для подвижного состава могут потребоваться специальные меры по виброизоляции и защите от пыли и влаги.

• Совместимость с контроллером: Убедитесь, что выбранный модуль ALSTOM LE109A-1 совместим с вашей моделью контроллера и версией его системного программного обеспечения. Необходимо проверить поддержку данного типа модуля в конфигураторе системы.

• Правильность подключения: При подключении полевых цепей строго соблюдайте полярность для входов постоянного тока и правильно подключайте "сухие контакты" для дискретных входов. Для аналоговых сигналов используйте экранированные кабели и правильно заземляйте экран для защиты от помех.
