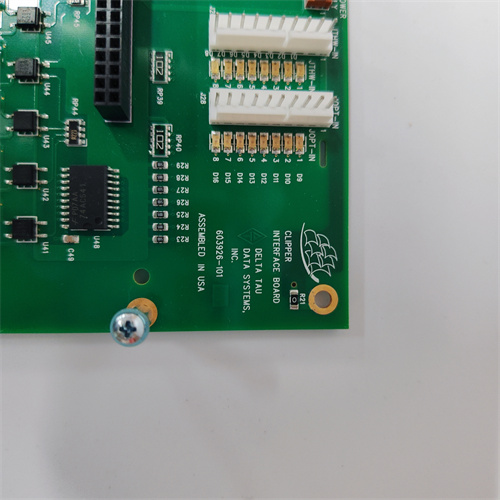

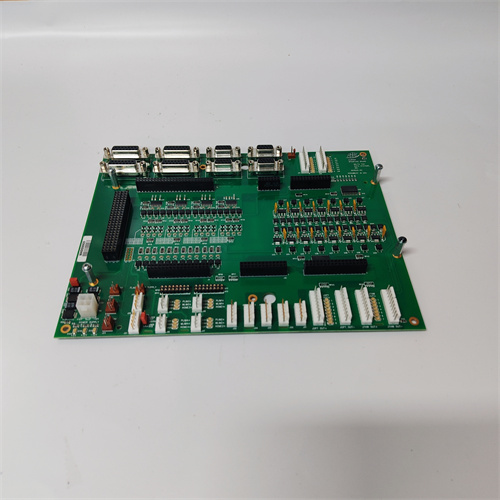

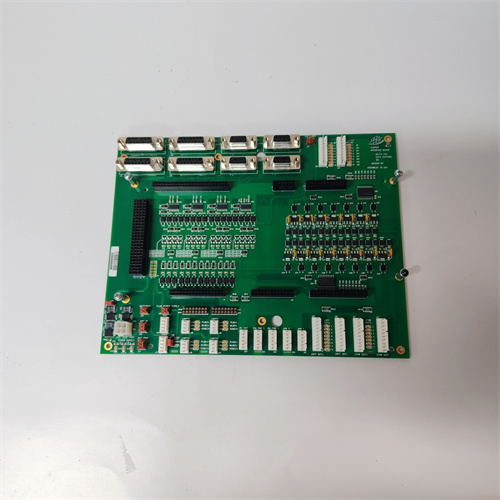

Обзор устройства: Интерфейсная плата контроллера движения DELTA TAU CLIPPER INTERFACE BOARD 603926-101

Интерфейсная плата DELTA TAU CLIPPER INTERFACE BOARD 603926-101 является ключевым компонентом высокопроизводительной системы управления движением Clipper производства компании Delta Tau Data Systems (ныне часть корпорации OMRON). Эта специализированная плата, DELTA TAU CLIPPER INTERFACE BOARD 603926-101 [вставьте_ссылку], служит в качестве основного интерфейса между вычислительным ядром контроллера движения Clipper (центральной платой с процессором) и внешними устройствами, такими как сервоусилители, энкодеры, датчики и системы верхнего уровня (ПЛК, HMI). Плата DELTA TAU CLIPPER INTERFACE BOARD 603926-101 обеспечивает физическое соединение и преобразование сигналов, необходимое для точного и синхронного управления сложными многокоординатными системами.

Основные параметры продукта

• Производитель: Delta Tau Data Systems (OMRON).

• Тип изделия: Интерфейсная плата (I/O Interface Board) для контроллера движения Clipper.

• Полный код заказа: 603926-101.

• Совместимость: Предназначена для установки в соответствующий слот в корзине (шасси) контроллера движения серии Clipper (например, Clipper II).

• Основные интерфейсы и функции:

• Цифровые входы/выходы (DI/DO): Множество каналов для подключения концевых выключателей, кнопок, сигналов готовности приводов, реле.

• Аналоговые выходы: Высокоскоростные аналоговые выходы напряжения (±10 В) для управления сервоусилителями (velocity/torque mode).

• Интерфейсы обратной связи: Высокоскоростные входы для сигналов энкодеров (синус/косинус, TTL, резольверы) для получения точной информации о положении.

• Специализированные интерфейсы: Возможна поддержка интерфейсов для прямого подключения к определенным типам сервоусилителей или сетям (SERCOS, MACRO, Ethernet).

• Разрядность и скорость: Высокая разрядность ЦАП/АЦП и частота обновления для обеспечения плавного и точного движения.

• Программирование: Конфигурируется и программируется через среду разработки Delta Tau PEWIN (PMAC Suite).

Преимущества и особенности

1. Высокая плотность и производительность каналов: Плата DELTA TAU CLIPPER INTERFACE BOARD 603926-101 обеспечивает большое количество высокоскоростных каналов ввода-вывода в компактном форм-факторе, что позволяет управлять сложными системами с множеством осей и датчиков с одного контроллера.

2. Низкая задержка и детерминизм: Аппаратная архитектура платы DELTA TAU CLIPPER INTERFACE BOARD 603926-101 [вставьте_ссылку] и ее интеграция с процессором Clipper обеспечивают минимальную и предсказуемую задержку в обработке сигналов обратной связи и формировании управляющих сигналов. Это критически важно для высокодинамичных и точных применений, таких как обработка на лету или робототехника.

3. Гибкость и настраиваемость: Система Clipper с такими интерфейсными платами предлагает беспрецедентную гибкость. Пользователь может программно назначать функции практически каждому пину на плате, адаптируя ее под конкретные типы приводов, энкодеров и периферийных устройств.

4. Поддержка широкого спектра обратной связи: Плата может работать с различными типами энкодеров и резольверов, что позволяет интегрировать ее с любым высококачественным серводвигателем на рынке, без привязки к конкретному производителю приводов.

5. Интеграция в мощную экосистему: Устройство является частью признанной промышленной платформы Delta Tau, известной своими передовыми возможностями интерполяции, компенсации ошибок и сетевыми функциями. Это обеспечивает основу для создания самых требовательных систем автоматизации.

Примеры применения в различных отраслях

• Полупроводниковое производство: Управление высокоскоростными прецизионными позиционерами для фотолитографии, тестирования кристаллов и сборки чипов.

• Аэрокосмическая и автомобильная промышленность: Контроль сложных 5-осевых обрабатывающих центров для фрезерования деталей из композитов, металла, управление промышленными роботами для сборочных операций.

• Производство печатных плат (PCB): Управление оборудованием для сверления, лазерной маркировки и оптического контроля с высокой точностью и скоростью.

• Медицинское оборудование: Позиционирование в системах медицинской визуализации (КТ, МРТ) и автоматизации лабораторных исследований.

Сравнение с аналогами конкурентов

По сравнению с решениями других производителей контроллеров движения (Siemens SINAMICS, Beckhoff, ACS Motion Control, Galil), интерфейсная плата DELTA TAU CLIPPER INTERFACE BOARD 603926-101 и платформа Clipper в целом выделяются:

• Программируемая гибкость (PWMAC): Открытая программная архитектура, позволяющая пользователю программировать не только логику, но и низкоуровневые алгоритмы управления (ПИД, фильтры) на языке, близком к C. Это дает неограниченные возможности для кастомизации, но требует высокой квалификации.

• Производительность для сложной кинематики: Исторически сильна в задачах, требующих сложных трансформаций координат (например, для роботов с неортогональной кинематикой, станков с дополнительными осями) и компенсации геометрических ошибок станка.

• Фокус на прецизионное управление: Оптимизирована для приложений, где на первом месте стоит максимальная точность и разрешение, а не просто стоимость на ось.

• Экосистема с богатой историей: Имеет долгую историю в niche-сегменте высокопроизводительного управления движением, с огромной базой накопленных знаний и алгоритмов.

Рекомендации по выбору и меры предосторожности

1. Точное определение требований к системе: Рассчитайте необходимое количество аналоговых выходов для осей управления, цифровых входов/выходов для периферии и тип требуемых интерфейсов обратной связи (энкодеров). Это определит, подходит ли DELTA TAU CLIPPER INTERFACE BOARD 603926-101 или требуется другая конфигурация.

2. Проверка совместимости с корзиной и процессорной платой: Убедитесь, что данная интерфейсная плата совместима с конкретной моделью корзины (Backplane) Clipper и установленной центральной процессорной платой (CPU Board). Совместимость уточняется в технических каталогах Delta Tau/OMRON.

3. Квалифицированное проектирование и программирование: Разработка системы на базе Clipper требует глубоких знаний в области сервопривода, теории управления и программирования на языках PMAC. Работы должны выполняться высококвалифицированными инженерами или системными интеграторами.

4. Внимание к монтажу и заземлению: Для достижения заявленной точности критически важны правильная разводка сигнальных кабелей (использование витых пар, экранирование), раздельное заземление аналоговых и силовых цепей и подавление помех. Плата чувствительна к качеству электропитания.

5. Официальные каналы поставки и поддержка: Приобретайте плату DELTA TAU CLIPPER INTERFACE BOARD 603926-101 [вставьте_ссылку] только у авторизованных дистрибьюторов OMRON/Delta Tau. Это гарантирует получение оригинального продукта, доступ к актуальному ПО и техническую поддержку. Перед вводом в эксплуатацию обязательно проведите процедуры настройки обратной связи (автофазировку энкодера) и калибровки выходов.
