Описание продукта

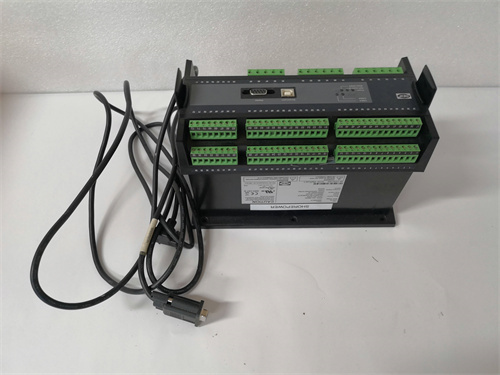

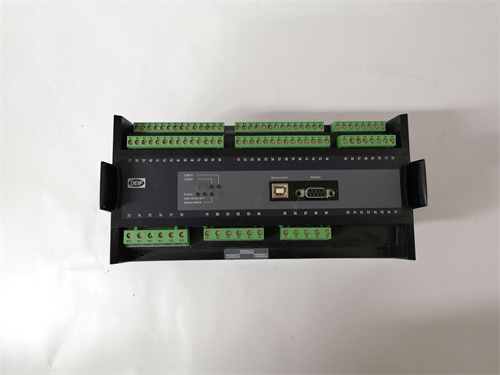

DEIF PPU-3 — это многофункциональный программируемый контроллер для управления, синхронизации и защиты дизель-генераторных установок (ДГУ). Контроллер PPU-3 (подробнее: Изучить на официальном сайте DEIF) является ключевым интеллектуальным устройством в системах автоматического ввода резерва (АВР) и управления генераторами. Он предназначен для мониторинга всех критических параметров работы ДГУ (напряжение, ток, частота, давление масла, температура охлаждающей жидкости и т.д.) и автоматического исполнения логических алгоритмов запуска, остановки, синхронизации с сетью и переключения нагрузок. Устройство DEIF PPU-3 сочетает в себе функции релейной защиты, управления и индикации, заменяя целый набор отдельных реле, переключателей и измерительных приборов, обеспечивая при этом высочайшую надежность и удобство эксплуатации.

Технические параметры и характеристики

• Тип устройства: Многофункциональный программируемый контроллер для ДГУ (Generator Controller / Genset Controller).

• Измеряемые параметры:

• Напряжение: 3-фазное, с возможностью измерения линейного и фазного.

• Ток: 3-фазный + нейтраль (через трансформаторы тока).

• Частота и мощность: Активная, реактивная, полная мощность, cos φ.

• Аналоговые сигналы: До 8 универсальных аналоговых входов для датчиков температуры, давления, уровня (4-20 мА, 0-10 В, Pt100 и др.).

• Дискретные сигналы: Множество программируемых дискретных входов и выходов релейного типа для подключения кнопок, датчиков, управления стартером, топливным клапаном, контакторами и т.д.

• Функции управления:

• Автоматический/Ручной запуск и останов.

• Автоматическая синхронизация с сетью или другим генератором.

• Управление нагрузкой (приоритетные нагрузки, рампы нагрузки).

• Функции АВР (Автоматического Ввода Резерва).

• Функции защиты: Комплекс встроенных защит генератора и двигателя от перенапряжения, пониженного напряжения, перегрузки по току, обратной мощности, повышенной/пониженной частоты, аварийных параметров двигателя.

• Интерфейсы связи: Как правило, встроенные порты для связи по RS-485 (Modbus RTU) и, в зависимости от версии, CAN, Ethernet (Modbus TCP) для интеграции в SCADA.

• Дисплей: Графический или текстовый ЖК-дисплей с кнопками навигации для локальной настройки и отображения параметров.

Преимущества и особенности

1. Комплексность и «все-в-одном»: Контроллер DEIF PPU-3 объединяет в одном компактном корпусе измерительные, управляющие, защитные и коммуникационные функции, что радикально упрощает проектирование, монтаж и уменьшает количество точек отказа в системе.

2. Гибкость и программируемость: Логика работы контроллера настраивается под конкретную конфигурацию ДГУ и требования объекта с помощью специального ПО (например, Deif Multi Setup). Это позволяет адаптировать PPU-3 для широкого спектра применений — от базовых до самых сложных.

3. Высокая надежность и качество: DEIF специализируется на морской и энергетической автоматике, поэтому их контроллеры, включая PPU-3, рассчитаны на работу в жестких условиях (вибрация, перепады температур, влажность) и обладают длительным жизненным циклом.

4. Удобный человеко-машинный интерфейс (HMI): Встроенный дисплей предоставляет оператору всю необходимую информацию о состоянии ДГУ, журнал аварий и позволяет выполнять основные операции управления без дополнительных панелей.

5. Открытость для интеграции: Наличие промышленных протоколов связи, в первую очередь Modbus, позволяет легко встраивать DEIF PPU-3 в системы диспетчеризации верхнего уровня (SCADA), системы управления зданием (BMS) или общие системы АСУ ТП объекта.

Примеры применения в различных отраслях

• Резервное и основное электроснабжение: Автоматизация дизельных и газопоршневых электростанций в больницах, дата-центрах, банках, телекоммуникационных объектах и на промышленных предприятиях.

• Судовая энергетика: Управление судовыми генераторными установками на морских и речных судах, где требуется особая надежность и соответствие стандартам.

• Независимая энергетика: Управление генераторами на удаленных объектах (рудники, нефтяные вышки, сельскохозяйственные комплексы) в составе гибридных систем.

• Параллельная работа с сетью: Организация работы генераторов в параллель с общей сетью или в островном режиме (микросети) для покрытия пиковых нагрузок или продажи электроэнергии.

Сравнение с аналогами конкурентов

Прямыми аналогами контроллера DEIF PPU-3 являются многофункциональные контроллеры других специализированных производителей:

• ComAp: Серия InteliGen и InteliSys.

• Deep Sea Electronics: Контроллеры серии 8000 и 7000.

• Basler (ECKELMANN): Контроллеры серии Decs.

• Cummins (Comtrol): Контроллеры PowerCommand.

Ключевые отличия PPU-3 часто заключаются в удобстве и возможностях программного обеспечения для настройки, качестве графического дисплея, количестве и гибкости аналоговых/дискретных входов, а также в репутации DEIF на рынке морской и тяжелой промышленной автоматики. Контроллер DEIF PPU-3 часто воспринимается как премиальное, высоконадежное и максимально гибкое решение.

Рекомендации по выбору и важные замечания

1. Четкое определение требований: Необходимо заранее составить список всех требуемых функций (защиты, управления, количество и типы аналоговых датчиков, схема АВР, необходимость синхронизации), чтобы выбрать правильную версию контроллера PPU-3 с достаточным количеством ресурсов.

2. Правильный подбор трансформаторов тока (ТТ): Точность измерения мощности и корректность работы защит напрямую зависят от правильно подобранных и установленных ТТ. Их параметры (коэффициент трансформации, класс точности) должны быть точно указаны при настройке.

3. Качество программирования и настройки: Надежность работы системы на 90% зависит от грамотной настройки контроллера. Рекомендуется доверять эту работу сертифицированным специалистам или интеграторам, хорошо знакомым с DEIF PPU-3.

4. Тестирование и ввод в эксплуатацию: Перед сдачей объекта обязательно должно проводиться комплексное тестирование всех функций: ручной и автоматический запуск, работа защит (путем моделирования аварийных ситуаций), логика АВР, корректность работы на параллель с сетью (если требуется).

5. Документация и ПО: Для работы необходимы последние версии программного обеспечения для конфигурации (например, Multi Setup) и официальная Инструкция по эксплуатации и программированию для контроллера DEIF PPU-3 (подробнее: Изучить на официальном сайте DEIF).

6. Сервис и поддержка: Учитывая критичность устройства для энергобезопасности объекта, важно обеспечить каналы для получения технической поддержки, обновления ПО и поставки запасных частей от официального дистрибьютора DEIF
