Описание продукта

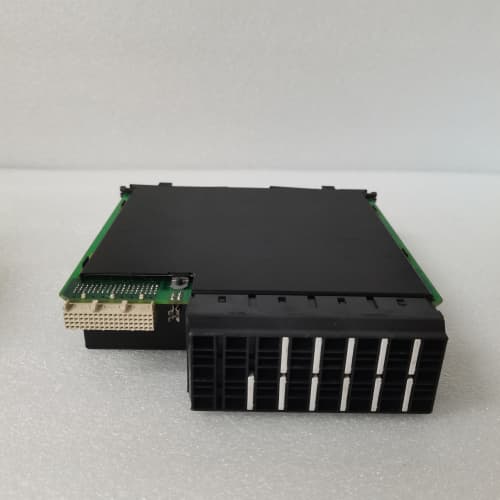

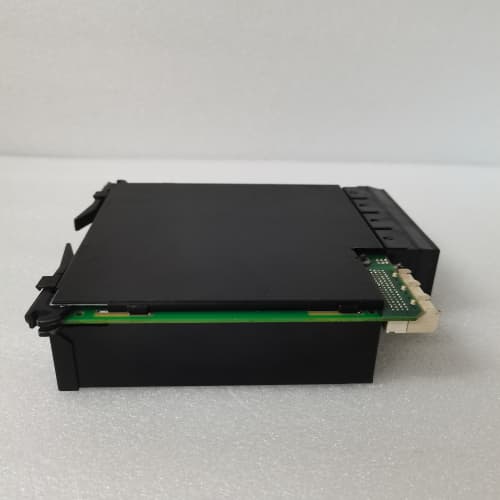

Реле GE UR-6PH представляет собой современное многофункциональное микропроцессорное реле защиты, специально разработанное для комплексной защиты и управления высоковольтными синхронными и асинхронными двигателями. Это устройство входит в знаменитую серию Multilin и сочетает в себе расширенные функции защиты, контроля, измерения и коммуникации. Реле UR-6PH предназначено для предотвращения повреждения дорогостоящих двигателей от таких аварийных режимов, как перегрузка по току, замыкание на землю, несимметрия, блокировка ротора, а также для контроля технологических параметров, связанных с работой двигателя. Установка реле GE UR-6PH обеспечивает надежную защиту, повышает доступность оборудования и предоставляет ценные данные для диагностики и техобслуживания.

Технические параметры

• Тип устройства: Многофункциональное микропроцессорное реле защиты двигателя (Motor Protection Relay).

• Производитель: General Electric (GE).

• Серия: Multilin (серия UR).

• Основные функции защиты:

• Защита от перегрузки (тепловая модель / 49)

• Защита от короткого замыкания (50/51)

• Защита от замыканий на землю (50G/51G)

• Защита от несимметрии / обрыва фазы (46)

• Защита от блокировки ротора / чрезмерного пускового времени (48/51LR)

• Защита от пониженного и повышенного напряжения (27/59)

• Защита от пониженной и повышенной частоты (81O/U)

• Дополнительные функции: Контроль температуры обмоток и подшипников (через RTD), контроль вибрации, подсчет числа пусков и остановов, учет моточасов.

• Измерения: Токи, напряжения, мощности, коэффициенты мощности, энергопотребление, частота.

• Регистрация данных: Осциллографическая запись (до 128 циклов), регистратор последовательности событий (SOE), регистратор уставок.

• Коммуникации: Встроенные порты Ethernet, RS-485. Поддержка протоколов Modbus TCP/RTU, DNP3, IEC 61850, PROFIBUS-DP (опционально).

• Управление: Встроенные программируемые логические контроллеры (PLC) для реализации сложной логики управления пуском/остановом и взаимодействием с АСУ ТП.

• Отображение: ЖК-дисплей с русскоязычным меню для локального управления и просмотра данных.

Преимущества и особенности

• Всесторонняя и настраиваемая защита: Реле UR-6PH предлагает самый широкий спектр защитных функций, которые можно тонко настраивать под конкретные характеристики защищаемого двигателя, включая сложные тепловые модели с учетом эффекта охлаждения.

• Расширенная диагностика и анализ: Мощные средства регистрации данных (осциллограммы, события) позволяют проводить детальный послеаварийный анализ, выявлять первопричины отказов и планировать профилактическое обслуживание.

• Интеграция в современные АСУ ТП: Поддержка протокола IEC 61850 и встроенная программируемая логика делают реле GE UR-6PH ключевым интеллектуальным устройством на цифровой подстанции или в распределенной системе управления.

• Снижение эксплуатационных расходов: Функции контроля изоляции, мониторинга состояния и учета энергии помогают оптимизировать работу, снижать затраты на электроэнергию и предотвращать длительные простои.

• Простота настройки и обслуживания: Использование программного обеспечения GE EnerVista значительно упрощает конфигурацию, мониторинг и анализ данных с устройства.

Примеры применения в различных отраслях

• Нефтегазовая промышленность: Защита приводных двигателей насосов, компрессоров, вентиляторов на компрессорных станциях и НПЗ.

• Горнодобывающая промышленность: Защита двигателей шаровых мельниц, дробилок, конвейеров и вентиляторов главного проветривания.

• Металлургия: Защита двигателей прокатных станов, мощных вентиляторов и насосов систем охлаждения.

• Водоподготовка и водоотведение: Защита двигателей насосов высокого давления на насосных станциях.

• Энергетика: Защита двигателей собственных нужд электростанций (дымососы, питательные насосы, циркуляционные насосы).

Сравнение с аналогами конкурентов

Реле GE UR-6PH напрямую конкурирует с многофункциональными реле защиты двигателей других производителей, таких как Siemens (SIPROTEC 7SK80), ABB (CMA), Schneider Electric (Sepam). Его ключевые отличия:

• Глубина функций для двигателей: Часто предоставляет более специализированные и продвинутые алгоритмы именно для защиты двигателей (например, сложные тепловые модели, улучшенная защита от блокировки ротора).

• Мощность вычислительной платформы: Платформа серии UR известна своей высокой производительностью, что позволяет реализовать сложную логику, обширную регистрацию данных и поддержку самых современных протоколов связи.

• Экосистема GE Multilin: Является частью широко распространенной и признанной серии устройств, что обеспечивает взаимозаменяемость знаний, инструментов и опыта у обслуживающего персонала.

Рекомендации по выбору и важные замечания

1. Тщательный расчет тепловой модели: Для корректной настройки защиты от перегрузки необходимо точно ввести в реле UR-6PH паспортные данные двигателя (номинальный ток, коэффициент обслуживания, время нагрева) и параметры системы охлаждения.

2. Настройка защит от несимметрии и замыкания на землю: Эти защиты требуют особого внимания. Необходимо правильно выбрать и настроить алгоритмы для надежного срабатывания при внутренних повреждениях двигателя и исключения ложных действий.

3. Использование датчиков температуры (RTD): Для наиболее эффективной защиты настоятельно рекомендуется устанавливать датчики температуры в обмотках статора и подшипниках и подключать их к реле GE UR-6PH.

4. Конфигурация связи и логики: При интеграции в систему АСУ ТП уделите особое внимание настройке протоколов связи (особенно IEC 61850) и программированию встроенной логики для управления.

5. Регулярный анализ записанных данных: Активно используйте функции осциллографической записи и регистратора событий. Анализ данных после каждого пуска, останова или срабатывания защиты является бесценным инструментом для поддержания надежности.
