Описание продукта

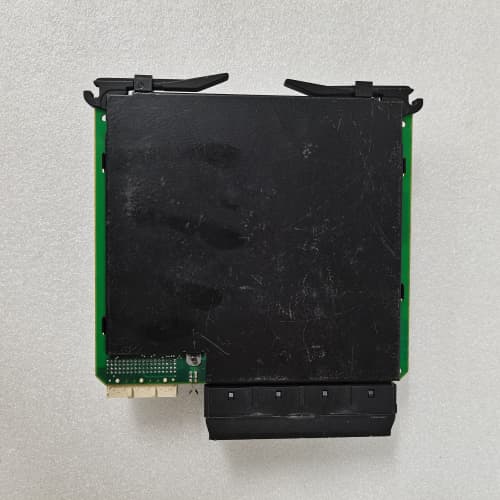

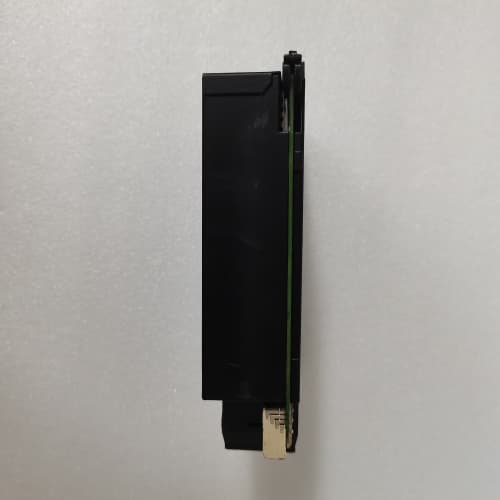

Многофункциональное защитное реле GE Multilin UR-8FH представляет собой продвинутое интеллектуальное устройство (IED), разработанное для комплексной защиты, мониторинга и управления фидерами среднего и высокого напряжения. Это устройство серии Universal Relay (UR) от General Electric сочетает в себе мощные алгоритмы защиты, высокоточные функции измерения и развитые коммуникационные возможности. Основное назначение реле GE UR-8FH — обеспечение надежной и селективной защиты линий электропередач, кабельных и воздушных фидеров, а также силовых трансформаторов. Оно способно обнаруживать и отсекать такие повреждения, как короткие замыкания (фазные и на землю), контролировать перегрузку по току и выполнять функции автоматического повторного включения (АПВ). Внедрение устройства GE Multilin UR-8FH в распределительную сеть позволяет не только предотвратить повреждение оборудования, но и значительно повысить наблюдаемость за режимами работы сети благодаря сбору данных о токах, напряжениях, мощности и энергии. Благодаря поддержке современных протоколов, UR-8FH легко становится интеллектуальным узлом в системах релейной защиты и автоматики (РЗА) цифровых подстанций.

Технические параметры и характеристики

• Тип устройства: Многофункциональное микропроцессорное реле защиты фидеров (Feeder Protection Relay).

• Номинальные величины: Работа с вторичными токами 1А или 5А от трансформаторов тока (ТТ), напряжениями 57-300В от трансформаторов напряжения (ТН).

• Основные функции защиты:

• Защита от перегрузки по току: Четырехступенчатая МТЗ/МТЗН (с независимой или зависимой выдержкой времени) для каждой фазы.

• Защита от замыканий на землю: Чувствительные защиты от замыканий на землю с использованием тока нулевой последовательности (Io) или остаточного тока.

• Автоматическое повторное включение (АПВ): Многофункциональное АПВ с программируемым числом попыток и выдержками времени.

• Защита от перегрева трансформатора: Функция тепловой модели (IEEE/ANSI 49).

• Функции контроля и измерения: Измерение действующих значений токов и напряжений, частоты, активной/реактивной/полной мощности и энергии, коэффициента мощности, спроса.

• Регистрация данных: Встроенный регистратор событий (Sequence of Events - SOE) с разрешением 1 мс и осциллограф (запись аварийных осциллограмм - DFR).

• Входы/выходы: Множество программируемых дискретных входов и выходных реле (контактов) для управления выключателями и сигнализации.

• Интерфейсы связи: Поддержка протоколов Modbus RTU/TCP, DNP3.0, IEC 61850 (GOOSE, MMS), IEC 60870-5-103. Порты RS-485, RS-232 и опционально Ethernet.

Преимущества и особенности

• Компактность и универсальность: Одно устройство GE UR-8FH заменяет целый набор отдельных электромеханических и статических реле (МТЗ, ЗНП, АПВ), что упрощает монтаж, настройку и обслуживание панелей РЗА.

• Высокая селективность и быстродействие: Современные алгоритмы и быстрая обработка сигнала обеспечивают точное определение поврежденного участка и его быстрое отключение, минимизируя зону отключения и ущерб от короткого замыкания.

• Мощный инструмент диагностики: Встроенные регистратор событий (SOE) и осциллограф позволяют детально анализировать каждое срабатывание защиты, что незаменимо для расследования аварий и анализа работы сети.

• Гибкость программирования: Логические программируемые элементы (FlexLogic™) позволяют создавать пользовательские схемы управления и блокировок без изменения физической проводки, адаптируя GE Multilin UR-8FH под специфические требования объекта.

• Готовность к цифровой подстанции: Поддержка стандарта IEC 61850, включая обмен мгновенными сигналами GOOSE, делает устройство совместимым с архитектурой современных цифровых подстанций.

Примеры применения в различных областях

• Распределительные сети 6-35 кВ: Основная и резервная защита фидеров, отходящих от шин распределительных подстанций промышленных предприятий, городов и поселков.

• Промышленные предприятия: Защита вводных и секционных выключателей на главных понизительных подстанциях (ГПП), а также защита мощных кабельных линий, питающих цеховые трансформаторы.

• Объекты инфраструктуры: Защита фидеров в системах электроснабжения аэропортов, железнодорожных станций, больниц, где предъявляются высокие требования к надежности.

• Распределенная генерация: Защита точки подключения к сети для небольших генерирующих объектов (например, когенерационных установок), включая функции контроля синхронизации и защиты от подачи напряжения на обесточенную линию.

Сравнение с аналогами конкурентов

По сравнению с устаревшими электромеханическими реле или более простыми цифровыми терминалами, GE Multilin UR-8FH демонстрирует ряд преимуществ:

1. Интеграция функций: Объединяет в одном корпусе защиту, АПВ, измерение и регистрацию, в то время как конкуренты могут предлагать эти функции в виде отдельных модулей или менее функциональных устройств.

2. Гибкость логики: Технология FlexLogic™ предоставляет беспрецедентную для своего класса возможность программирования пользовательской логики, что приближает UR-8FH по возможностям к простым ПЛК, сохраняя при этом специализацию на защите.

3. Удобство эксплуатации: Программное обеспечение EnerVista для настройки и анализа данных предлагает удобный интерфейс и мощные средства для работы, что выгодно отличает экосистему GE от некоторых конкурентов с менее развитым ПО.

Рекомендации по выбору и важные замечания

• Анализ схемы сети: Перед выбором GE UR-8FH необходимо четко определить конфигурацию защищаемого фидера (радиальная, кольцевая), типы возможных повреждений и требуемые ступени селективности с защитами смежных участков.

• Конфигурация АПВ: Тщательно проработайте необходимость и схему АПВ (однофазное/трехфазное, количество попыток). UR-8FH поддерживает сложные схемы, но их нужно корректно запрограммировать.

• Требования к трансформаторам тока: Убедитесь, что используемые ТТ имеют достаточный класс точности и не насыщаются при токах короткого замыкания, иначе защита в устройстве GE Multilin UR-8FH может работать некорректно.

• Интеграция в систему: На этапе проектирования определитесь с протоколом связи для интеграции в АСУ ТП или систему сбора данных. Поддержка IEC 61850 требует тщательной engineering process.

• Обучение персонала: Для эффективного использования всех возможностей устройства, особенно FlexLogic™ и функций диагностики, персонал по настройке и обслуживанию должен пройти специализированное обучение.
