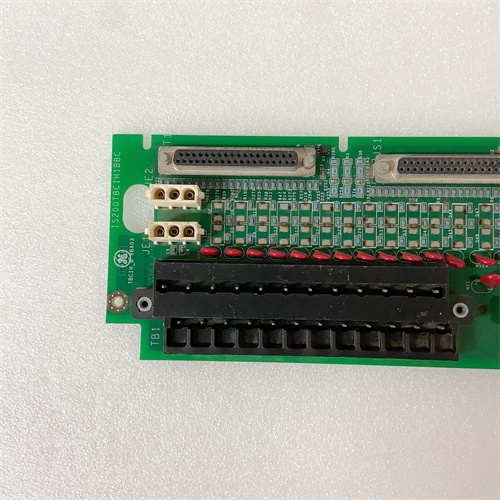

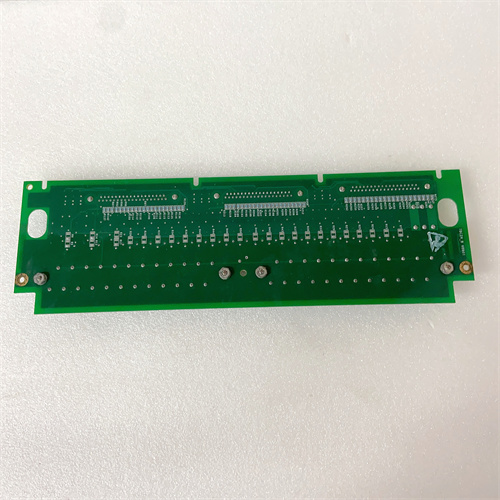

Обзор устройства: Терминальная плата интерфейса управления GE IS200TBCIH2CCD

Плата GE IS200TBCIH2CCD является специализированным интерфейсным модулем, разработанным для систем управления газовыми и паровыми турбинами General Electric серии Mark VI и Mark VIe. Этот критически важный компонент, GE IS200TBCIH2CCD [вставьте_ссылку], функционирует как коммуникационный концентратор и интерфейс ввода-вывода, связывающий центральный контроллер (TMR-процессор) с удаленными или локальными терминальными корзинами (I/O Packs) и полевыми устройствами. Основная задача платы GE IS200TBCIH2CCD — обеспечение надежного, высокоскоростного обмена данными управления и диагностики в условиях высокой электромагнитной наводки, характерных для машинных залов электростанций.

Основные параметры продукта

• Производитель: General Electric (GE), подразделение GE Power.

• Тип изделия: Терминальная плата интерфейса управления (Terminal Board Control I/O Interface).

• Полный код заказа: IS200TBCIH2CCD. Расшифровка: IS200 (серия Mark VI), TBCI (тип платы), H2 (аппаратная ревизия), CCD (специфическая версия/конфигурация).

• Совместимость: Предназначена для установки в определенный слот терминальной корзины ввода-вывода (I/O Terminal Board) системы управления Mark VI/Mark VIe.

• Основные функции: Обеспечивает интерфейсы для связи по высокоскоростным шинам (например, ISBus, PDBus) между контроллером и другими платами ввода-вывода в корзине. Может содержать цепи питания, синхронизации и диагностики для дочерних плат.

• Коммуникационные возможности: Выступает в роли шлюза для передачи аналоговых и дискретных сигналов от полевых модулей к контроллеру и обратно.

• Условия эксплуатации: Рассчитана на работу в жестких промышленных условиях с повышенными требованиями к температурному диапазону, виброустойчивости и помехозащищенности.

Преимущества и особенности

1. Высокая надежность и отказоустойчивость: Плата GE IS200TBCIH2CCD спроектирована в соответствии со стандартами для критических систем управления энергетическим оборудованием. Ее архитектура минимизирует точки отказа и обеспечивает целостность передачи данных, что жизненно важно для безопасности турбины.

2. Детерминированная связь с высокой пропускной способностью: Модуль обеспечивает предсказуемую по времени и безошибочную передачу данных между контроллером и точками ввода-вывода, что необходимо для реализации быстрых и точных контуров регулирования и защиты турбины.

3. Полная интеграция с экосистемой Mark VI: Устройство GE IS200TBCIH2CCD [вставьте_ссылку] является неотъемлемой частью системы. Оно полностью конфигурируется и диагностируется через фирменное программное обеспечение GE ToolboxST, обеспечивая глубокую видимость состояния каналов ввода-вывода.

4. Модульность и удобство обслуживания: Конструкция с возможностью «горячей» замены (в рамках разрешенных процедур) позволяет проводить ремонт или замену платы с минимальным временем простоя турбоагрегата. Четкая индикация состояния помогает быстро локализовать неисправность.

5. Защита от промышленных помех: Применение специализированных разъемов, экранирование и качественная разводка печатной платы гарантируют стабильную работу в электромагнитной среде силового цеха.

Примеры применения в различных отраслях

• Электроэнергетика (ТЭС, ГТУ, ПГУ): Основная сфера применения — в системе управления Mark VI/Mark VIe газовых (GE 6B, 7E, 9E, Frame 6FA, 7FA, 9FA) и паровых турбин. Плата устанавливается в распределенных шкафах ввода-вывода рядом с турбиной.

• Нефтегазовая промышленность: На газоперекачивающих агрегатах (ГПА) с газотурбинным приводом, где используется система управления GE.

• Судовая энергетика: В составе ГТУ на военных и гражданских судах в качестве элемента системы управления главным двигателем.

• Промышленные когенерационные установки: На предприятиях, использующих турбины GE для комбинированной выработки электроэнергии и тепла.

Сравнение с аналогами конкурентов

По сравнению с интерфейсными модулями систем управления других производителей турбин (Siemens, Mitsubishi Hitachi Power Systems, Woodward) плата GE IS200TBCIH2CCD имеет следующие отличительные черты:

• Специализация под TMR-архитектуру: Является частью уникальной тройной модульной резервированной (TMR) системы Mark VI, где три идентичных канала работают параллельно. Ее задача — обеспечить надежную связь для каждого из этих каналов.

• Замкнутая экосистема: Плата оптимизирована для работы исключительно с компонентами GE Mark VI. Ее протоколы связи и физические интерфейсы являются проприетарными и обеспечивают максимальную производительность и надежность в рамках этой системы, но ограничивают совместимость со сторонним оборудованием.

• Акцент на диагностику и безопасность: Диагностические возможности, встроенные в такие платы, как GE IS200TBCIH2CCD, зачастую более глубоки, чем у универсальных промышленных модулей ввода-вывода, и направлены на прогнозирование отказов и предотвращение опасных ситуаций.

• Логистика и поддержка: Поставка, ремонт и конфигурация подобных плат тесно интегрированы в глобальную сервисную сеть GE для энергетического оборудования.

Рекомендации по выбору и меры предосторожности

1. Точное соответствие кода и ревизии: При заказе критически важно указывать полный код GE IS200TBCIH2CCD. Суффиксы (H2CCD) указывают на конкретную аппаратную ревизию, несовместимую с другими версиями. Код должен полностью совпадать с вышедшим из строя модулем или спецификацией системы.

2. Подтверждение совместимости с корзиной и системой: Плата предназначена для конкретного типа корзины ввода-вывода (I/O Pack) и версии системы Mark VI/Mark VIe. Необходима сверка с документацией на установленное оборудование.

3. Источник приобретения: Настоятельно рекомендуется приобретать такие критичные компоненты только через официальные каналы GE (сервисные центры, авторизованных дистрибьюторов). Это гарантирует подлинность, соответствие стандартам и правильную конфигурацию оборудования. Ссылка на продукт GE IS200TBCIH2CCD [вставьте_ссылку] у официального поставщика является обязательной.

4. Процедура замены и обращения: Все работы должны выполняться квалифицированным персоналом в строгом соответствии с руководствами по безопасности (LOTO — Lock Out Tag Out) и обслуживанию от GE. Статическое электричество может повредить электронные компоненты платы.

5. Конфигурация после замены: После установки новой платы может потребоваться ее конфигурация или проверка параметров с помощью ПО ToolboxST. Убедитесь, что система корректно распознала новый модуль и отсутствуют ошибки связи. Для обеспечения непрерывности работы энергоблока рекомендуется иметь на складе проверенную запасную плату.
