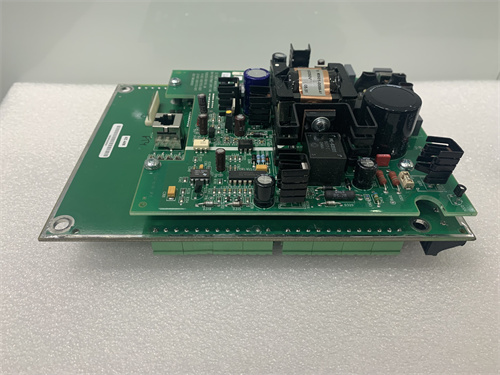

Описание реле защиты двигателя GE 369-A200

GE 369-A200 представляет собой многофункциональное реле защиты двигателя серии Multilin 369 производства компании General Electric (GE). Это интеллектуальное устройство предназначено для обеспечения комплексной защиты, управления и мониторинга средних и высоковольтных асинхронных и синхронных двигателей. GE 369-A200 выполняет ключевую роль в предотвращении повреждений дорогостоящего двигателя и связанного с ним оборудования из-за аномальных рабочих условий. Реле сочетает в себе передовые алгоритмы защиты, встроенные функции управления и коммуникационные возможности, что делает его критически важным компонентом современных систем управления приводом.

Основные технические параметры

• Назначение: Защита и управление асинхронными и синхронными двигателями (обычно мощностью от 0,4 кВ до 15 кВ).

• Функции защиты: Включает защиту от перегрузки (с тепловой моделью), затормаживания, заклинивания ротора, несимметрии фаз, замыкания на землю, пониженного и повышенного напряжения, нарушения чередования фаз, токовой отсечки.

• Измерительные входы: Токовые трансформаторы (ТТ) и трансформаторы напряжения (ТН). Конкретное количество и номиналы зависят от конфигурации.

• Управляющие выходы: Несколько программируемых релейных выходов для отключения выключателя, сигнализации, управления цепями пуска (звезда-треугольник и т.д.).

• Коммуникационные интерфейсы: Поддержка промышленных сетевых протоколов, чаще всего Modbus RTU (RS-485) и/или Modbus TCP/IP (Ethernet). Могут быть доступны опции для других протоколов.

• Дисплей и управление: Графический жидкокристаллический дисплей (LCD) с навигационными клавишами для локальной настройки и визуализации параметров.

Ключевые преимущества и особенности

Основным преимуществом GE 369-A200 является его способность обеспечивать прецизионную тепловую защиту двигателя, используя точную математическую модель нагрева, которая учитывает не только ток, но и эффекты прямого и непрямого охлаждения. Это предотвращает ложные срабатывания при допустимых перегрузках и обеспечивает защиту при повторных пусках. Реле предлагает расширенные функции диагностики, включая регистрацию аварийных осциллограмм и последовательности событий (SOE), что значительно упрощает поиск и устранение неисправностей. Гибкость настройки уставок и логики 369-A200 позволяет адаптировать его к уникальным требованиям каждого двигателя и технологического процесса.

Примеры применения в различных отраслях

• Нефтегазовая промышленность: Защита приводных двигателей насосов сырой нефти, воды, нагнетательных компрессоров на буровых установках и трубопроводах.

• Горнодобывающая промышленность: Защита двигателей шаровых мельниц, конвейеров, дробилок, вентиляторов главного проветривания.

• Водоподготовка и водоочистка: Защита двигателей мощных насосов на насосных станциях и аэрационных установках.

• Металлургия: Защита двигателей прокатных станов, вентиляторов дутья, насосов систем охлаждения.

• Общая промышленность: Защита критических двигателей на производственных линиях, в системах вентиляции и чиллерах.

Сравнение с аналогами конкурентов

На рынке устройств защиты двигателей (УЗД) GE 369-A200 конкурирует с такими продуктами, как Siemens SIPROTEC 7SK80, Schneider Electric Sepam серии S40/S50, ABB M102/M103 или Eaton EMR3. Его ключевым отличием, особенно в более старых модификациях серии 369, является акцент на мощные алгоритмы тепловой защиты и управление пуском. По сравнению с более новыми цифровыми реле, некоторые модели 369-A200 могут иметь менее современный интерфейс или ограниченный набор встроенных протоколов связи, но при этом сохраняют высокую надежность и точность в своей основной функции — защите двигателя.

Рекомендации по выбору и важные замечания

1. Точная конфигурация: Буквенно-цифровой суффикс -A200 указывает на конкретный вариант исполнения, набор входов/выходов и интерфейсов. Необходимо свериться с технической документацией, чтобы убедиться в соответствии требуемым функциям (например, наличие защит от замыкания на землю, тип коммуникационного порта).

2. Координация защит: Настройки GE 369-A200 должны быть тщательно скоординированы с характеристиками вышестоящих предохранителей и выключателей, а также с настройками преобразователей частоты (если они используются) для обеспечения селективности.

3. Трансформаторы тока: Правильный выбор и монтаж трансформаторов тока (ТТ) с соответствующим коэффициентом трансформации и классом точности критически важен для корректной работы реле.

4. Программное обеспечение: Для удобной и подробной настройки, а также для анализа записанных данных рекомендуется использование фирменного программного обеспечения GE (EnerVista 369 Setup).

5. Профессиональная настройка: Ввод в эксплуатацию и настройка 369-A200 требуют квалифицированного специалиста, понимающего как принципы защиты двигателей, так и особенности настройки данного реле.

6. Модернизация: Несмотря на то, что серия 369 является проверенным решением, для новых проектов следует также рассматривать более современные платформы, такие как GE Multilin 869 Motor Protection Relay, которые предлагают расширенную функциональность и поддержку новейших коммуникационных стандартов.
