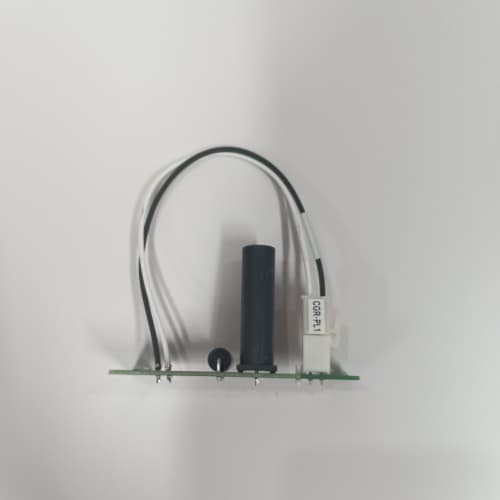

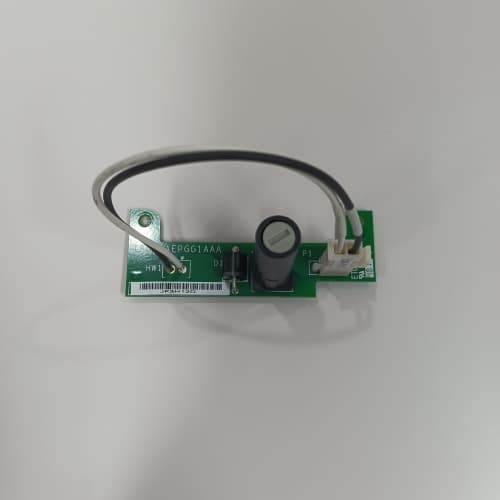

Обзор устройства: Плата источника питания GE IS200AEPGG1AAA

Плата GE IS200AEPGG1AAA является высокоспециализированным и критически важным модулем системы управления газовыми турбинами Mark VI, разработанным General Electric. Этот компонент, GE IS200AEPGG1AAA [вставьте_ссылку], выполняет функцию источника аналогового питания, обеспечивая стабильные, отфильтрованные и защищенные напряжения для работы других электронных плат в составе стойки управления, таких как процессорные модули, платы ввода-вывода и интерфейсные карты. Надежность модуля GE IS200AEPGG1AAA напрямую влияет на бесперебойность работы всей системы управления турбиной, так как обеспечивает энергоснабжение ее «мозгового» центра.

Основные параметры продукта

• Производитель: General Electric (GE), подразделение GE Power.

• Тип изделия: Плата аналогового источника питания (Analog Exciter Power Supply Board).

• Полный код заказа: IS200AEPGG1AAA. Код указывает на принадлежность к серии Mark VI (IS200), тип платы (AEPG – Analog Exciter Power Supply), аппаратную ревизию (G1A) и производственную версию (AA).

• Совместимость: Предназначена для установки в строго определенный слот в корзине (rack) или стойке управления Mark VI.

• Входное напряжение: Получает первичное питание от силовых шин стойки или внешнего источника.

• Выходные напряжения: Генерирует несколько стабилизированных и изолированных низковольтных напряжений постоянного тока (например, ±15 В, +5 В, +24 В), необходимых для питания аналоговых и цифровых схем.

• Функции защиты: Обладает встроенной защитой от перегрузки, короткого замыкания, перенапряжения и перегрева.

• Диагностика: Включает светодиодные индикаторы состояния и может передавать данные о своем статусе в систему диагностики.

• Условия эксплуатации: Рассчитана на работу в жестких условиях машинного зала (вибрация, температурные перепады, электромагнитные помехи).

Преимущества и особенности

1. Критическая надежность и стабильность: Плата GE IS200AEPGG1AAA спроектирована для обеспечения «чистого» и не прерывающегося питания в системе управления, отказ которой может привести к аварийной остановке турбины. Высокая стабильность выходных напряжений гарантирует точность аналоговых измерений и вычислений.

2. Промышленная Robustness: Конструкция платы GE IS200AEPGG1AAA [вставьте_ссылку] использует компоненты военного или промышленного класса, печатные платы с толстыми дорожками и рассчитана на длительную непрерывную работу (24/7) на протяжении многих лет.

3. Глубокая интеграция с Mark VI: Модуль является неотъемлемой, оптимизированной частью архитектуры Mark VI. Его работа и диагностика тесно связаны с системой, что позволяет оперативно выявлять проблемы с питанием через ПО ToolboxST.

4. Защита и отказоустойчивость: Многоуровневая защита не только оберегает саму плату, но и предотвращает распространение возможных неисправностей на другие, более дорогостоящие компоненты контроллера.

5. Предсказуемость и стандартизация: Использование оригинального модуля GE IS200AEPGG1AAA гарантирует полное соответствие электрическим, механическим и тепловым требованиям конкретной стойки Mark VI, исключая риски несовместимости.

Примеры применения в различных отраслях

• Энергетика (ГТЭС, ПГУ, ТЭЦ): Основное и единственное применение — в системах управления Mark VI для газовых турбин GE (таких как серии 6B, 7E, 9E, Frame 6FA, 7FA, 9FA). Плата устанавливается в главном шкафу управления турбиной (Turbine Control Cabinet).

• Нефтегазовая промышленность: На газоперекачивающих агрегатах (ГПА), где в качестве привода используется газовая турбина GE с системой управления Mark VI.

• Судовая энергетика: В составе газотурбинных энергетических установок на кораблях и судах специального назначения.

Сравнение с аналогами конкурентов

Прямых рыночных аналогов данная плата не имеет, так как является проприетарным компонентом закрытой системы. Сравнение уместно проводить в контексте подхода к построению систем:

• Интегрированное vs. Модульное решение: В отличие от универсальных блоков питания для ПЛК общего назначения (например, от Siemens, ABB), GE IS200AEPGG1AAA представляет собой глубоко интегрированное решение, где питание оптимизировано для конкретной аппаратной платформы. Это повышает надежность, но снижает гибкость и увеличивает стоимость замены.

• Специализация под TMR: Компоненты системы Mark VI, включая эту плату, часто предназначены для работы в тройной резервированной (TMR) архитектуре, что предъявляет к ним более высокие требования по синхронизации и отказоустойчивости, чем к компонентам стандартных ПЛК.

• Логистика и поддержка: Приобретение, ремонт и техническая поддержка возможны только через каналы GE или высокоспециализированных поставщиков, что контрастирует с широкой доступностью универсальных компонентов. Это ключевой фактор при обслуживании.

Рекомендации по выбору и меры предосторожности

1. Точное совпадение кода: При заказе критически важно указывать полный код GE IS200AEPGG1AAA без ошибок. Любое отклонение в суффиксе (G1AAA) может указывать на несовместимую версию, которая не будет работать или может повредить стойку.

2. Подтверждение совместимости со стойкой и ревизией: Необходимо убедиться, что плата предназначена для вашей конкретной конфигурации и ревизии стойки Mark VI. Информация указана на шильдике стойки или в проектной документации.

3. Исключительно официальные каналы: Из-за критической важности и сложности компонента приобретать его следует ТОЛЬКО у официальных сервисных партнеров GE или через подразделение GE Power. Это гарантирует подлинность, соответствие спецификациям и возможность получения поддержки. Ссылка на продукт GE IS200AEPGG1AAA [вставьте_ссылку] должна вести к авторизованному поставщику.

4. Строгое соблюдение процедур безопасности: Все работы по замене должны проводиться при полном соблюдении процедур энергобезопасности (LOTO — Lockout-Tagout), квалифицированным персоналом, знакомым с оборудованием Mark VI. Неправильное обращение может привести к повреждению платы или всей системы.

5. Диагностика и запас: Перед заменой проанализируйте диагностические сообщения в ToolboxST. После установки новой платы обязательно проверьте ее статус и выходные напряжения. Для минимизации времени простоя турбины настоятельно рекомендуется иметь на складе проверенный запасной модуль.
