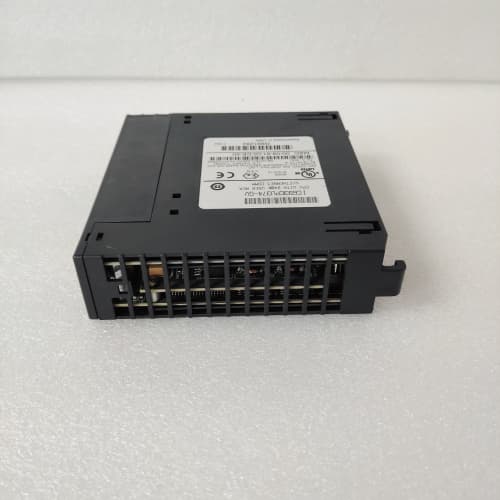

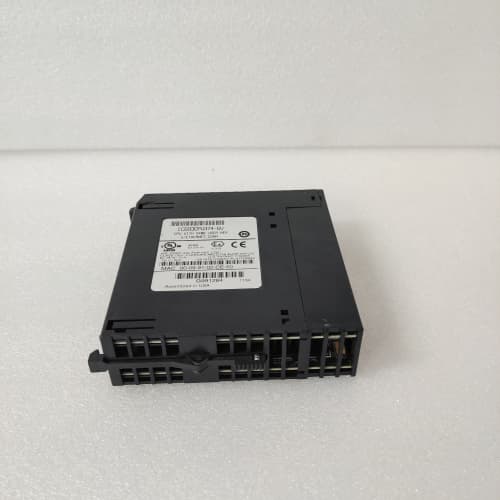

GE IC693MDL753: Экспертный обзор модуля цифрового вывода для серии PLC Series 90-30

GE IC693MDL753 представляет собой высокоплотный модуль дискретного вывода на транзисторных ключах, разработанный для работы в стойке контроллера серии GE Fanuc Series 90-30. Этот модуль обеспечивает 32 выхода для управления низковольтными нагрузками постоянного тока и является ключевым компонентом для построения компактных и быстродействующих систем автоматизации. Конструкция IC693MDL753 ориентирована на высокую скорость переключения и долгий срок службы в циклических задачах управления, что делает его предпочтительным выбором для замены реле в современных приложениях.

Ключевые параметры и технические характеристики

• Тип модуля: Цифровой выход, транзисторный, сток (sinking).

• Количество каналов: 32.

• Номинальное напряжение: 24 В DC.

• Максимальный ток нагрузки на канал: 0.5 А.

• Максимальный ток нагрузки на группу (8 каналов): 2.5 А.

• Максимальный ток нагрузки на весь модуль: 8 А.

• Совместимость: Стойка контроллеров GE Series 90-30.

• Скорость переключения: Высокая (порядка микросекунд), что существенно быстрее электромеханических реле.

• Индикация: Светодиодный индикатор состояния (PWR) и по одному светодиоду на каждый канал.

• Защита: Защита от короткого замыкания и перегрузки на группу каналов.

• Полное обозначение: IC693MDL753.

Преимущества и отличительные особенности
Основным преимуществом модуля GE IC693MDL753 является его исключительная плотность монтажа — 32 выхода в одном корпусе, что позволяет экономить место в стойке и снижать стоимость системы на точку. Использование транзисторной технологии обеспечивает высокую скорость отклика и практически неограниченный ресурс по количеству циклов срабатывания, что критически важно для высокочастотных задач (например, управление шаговыми двигателями, импульсная сигнализация). Наличие встроенной групповой защиты от КЗ упрощает проектирование и повышает отказоустойчивость. Модуль IC693MDL753 является ярким примером эффективного инженерного решения для задач, где важна компактность и быстродействие.

Применение в различных отраслях промышленности
Модуль находит широкое применение в задачах, требующих управления множеством исполнительных устройств:

• Управление клапанами: Компактное управление массивами соленоидных клапанов в пневматических и гидравлических системах.

• Сигнализация и индикация: Управление светодиодными панелями, сигнальными лампами и звуковыми оповещателями на крупных панелях оператора.

• Промышленные упаковочные машины: Высокоскоростное управление захватами, толкателями, маркировщиками.

• Робототехника и манипуляторы: Управление вспомогательными функциями и сигналами.

Сравнение с аналогами (Siemens, Allen-Bradley) и внутренними аналогами GE
При сравнении с релейными модулями (например, IC693MDL940 от GE) или аналогами от Siemens (для S7-300) и Rockwell, можно выделить:

• Плотность и скорость: GE IC693MDL753 предлагает беспрецедентную плотность 32 выхода, превосходя многие аналогичные модули конкурентов, которые часто имеют 16 или 32 канала, но в большем форм-факторе. Скорость переключения на порядки выше, чем у реле.

• Ограничения: В отличие от релейных модулей, он может коммутировать только постоянный ток и требует строгого соблюдения полярности (является стоком). Реле, такие как IC693MDL940, универсальны по типу напряжения (AC/DC).

• Защита: Встроенная защита от КЗ является сильным преимуществом. Однако, транзисторные выходы, в отличие от реле в IC693MDL940, более чувствительны к броскам тока от индуктивных нагрузок и требуют обязательного использования внешних защитных диодов.

Рекомендации по выбору и важные замечания

1. Тип нагрузки: Модуль GE IC693MDL753 предназначен ТОЛЬКО для нагрузок постоянного тока. Для коммутации переменного тока выбирайте релейные модули.

2. Защита индуктивных нагрузок: При управлении соленоидами, клапанами, катушками реле НЕОБХОДИМО устанавливать защитный диод (flyback diode) параллельно каждой индуктивной нагрузке для подавления ЭДС самоиндукции. Пренебрежение этим правилом гарантированно выведет выходные транзисторы из строя.

3. Тепловой режим и токи: Строго соблюдайте ограничения по току на группу (8 каналов) и на весь модуль. При активной работе всех каналов на высокой частоте рассчитайте рассеиваемую мощность и обеспечьте вентиляцию. Превышение группового тока приведет к срабатыванию встроенной защиты и отключению целой группы выходов.

4. Подключение: Внимательно изучите схему подключения. Модуль имеет тип выхода sinking (сток), это означает, что нагрузка должна быть подключена между внешним источником +24V и выходной клеммой модуля.

5. Запас по току: Для увеличения срока службы не нагружайте каналы на максимальный ток 0.5А, желательно иметь запас 20-30%.
