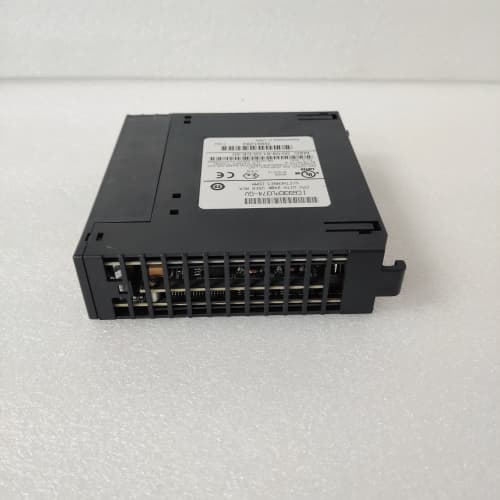

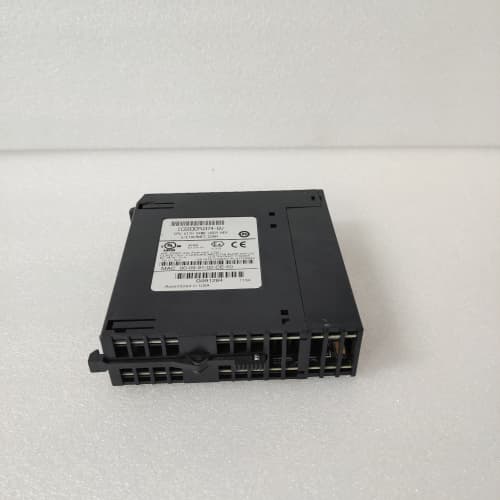

GE IC693CPU372-AE: Экспертный обзор центрального процессорного модуля для серии PLC Series 90-30

GE IC693CPU372-AE представляет собой высокопроизводительный 486-процессорный модуль для программируемых логических контроллеров (ПЛК) серии GE Fanuc Series 90-30. Этот CPU-модуль является "мозгом" системы, отвечая за выполнение пользовательской программы управления, обработку данных ввода-вывода, реализацию функций связи и управление всей стойкой. Контроллер IC693CPU372-AE позиционировался как решение для сложных и требовательных приложений среднего масштаба, предлагая расширенную память и улучшенные коммуникационные возможности по сравнению с базовыми моделями линейки.

Ключевые параметры и технические характеристики

• Тип модуля: Центральный процессорный модуль (CPU).

• Процессор: 486DX2.

• Тактовая частота: 33 МГц.

• Память пользовательской программы: 256 Кбайт.

• Тип памяти: Flash-память (для программы) и RAM с батарейным резервированием (для данных).

• Совместимость: Устанавливается в слот 0 (ноль) стойки Series 90-30.

• Встроенные порты связи: 1 последовательный порт RS-232/RS-485 (SNP, Modbus RTU Master/Slave), 1 выделенный порт RS-485 для Genius Bus.

• Логическое управление: Поддерживает до 1024 дискретных и 512 аналоговых точек ввода/вывода (в смешанной конфигурации).

• Поддерживаемые языки программирования: Ladder Logic, C, Statement List (в среде GE Fanuc Proficy Machine Edition или более ранних LM90).

• Полное обозначение: IC693CPU372-AE.

Преимущества и отличительные особенности
Основным преимуществом процессорного модуля GE IC693CPU372-AE была его повышенная вычислительная мощность для своего времени, обеспечиваемая 486-процессором. Это позволяло реализовывать более сложные алгоритмы управления, математические функции и работать с расширенными конфигурациями ввода-вывода. Наличие встроенного порта для высокоскоростной и отказоустойчивой сети Genius Bus являлось ключевой отличительной чертой, позволяющей создавать распределенные системы с детерминированным временем отклика. Возможность использования языка C для программирования предоставляла инженерам гибкость для реализации специализированных функций. Надежность и проверенная временем архитектура обеспечили модулю IC693CPU372-AE долгую жизнь на многих промышленных объектах.

Применение в различных отраслях промышленности
Данный контроллер применялся в широком спектре средних и крупных систем автоматизации:

• Автомобильная промышленность: Управление сборочными линиями, конвейерами, роботизированными комплексами.

• Управление зданиями (BMS): Комплексный контроль инженерных систем крупных зданий.

• Водоочистные сооружения: Управление процессами очистки, фильтрации, дозирования реагентов.

• Пищевая промышленность: Автоматизация упаковочных и фасовочных линий.

• Распределенные системы на Genius Bus: Управление удаленными стойками ввода-вывода в рамках единой сети.

Сравнение с аналогами (Siemens, Allen-Bradley) и другими CPU серии 90-30
При сравнении с контроллерами того же поколения и внутри линейки можно отметить:

• Внутри серии 90-30: IC693CPU372-AE был одним из самых мощных CPU в линейке, превосходя по объему памяти и производительности младшие модели, такие как IC693CPU331. Его прямым конкурентом был модуль IC693CPU374 с еще большей памятью.

• Против Siemens S7-300: По производительности мог быть сопоставим с контроллерами Siemens серии S7-300 на базе CPU 314 или 315. Однако экосистема Siemens предлагала более широкие возможности масштабирования и более современные инструменты программирования.

• Против Allen-Bradley SLC 5/04: Контроллер IC693CPU372-AE с поддержкой Genius Bus был более ориентирован на распределенные системы, в то время как SLC 5/04 чаще использовался в централизованных архитектурах с Data Highway Plus.

• Ключевое отличие: Встроенная поддержка сети Genius Bus была уникальным преимуществом, выделявшим данный ПЛК среди многих аналогов, требующих дополнительных коммуникационных модулей.

Рекомендации по выбору и важные замечания

1. Статус продукта: Важно понимать, что GE IC693CPU372-AE является продуктом с окончанием срока производства (EOL). Подбор следует вести для модернизации, ремонта или поддержания существующих действующих систем, а не для новых проектов.

2. Резервное копирование программы: Перед любыми манипуляциями обязательно считайте резервную копию программы с помощью программного обеспечения Proficy ME или LM90. Замена батарейки должна производиться при включенном питании контроллера.

3. Совместимость стойки и модулей: Убедитесь, что используемая стойка (например, IC693CHS397) и все модули ввода-вывода совместимы с данным CPU. Проверьте версию firmware процессора.

4. Замена батареи: Регулярно контролируйте состояние литиевой батареи (тип обычно AA). Ее разряд приводит к потере данных (таймеров, счетчиков, переменных) при отключении основного питания.

5. План миграции: Для новых проектов или глубокой модернизации рассмотрите переход на современные платформы GE (серия RX3i или PACSystems) или других производителей. Для поддержки существующей системы обязательно имейте исправный резервный модуль IC693CPU372-AE на складе, учитывая его статус EOL.
