Обзор и параметры дискретного модуля ввода GE IC693MDL640

Вас приветствует эксперт в области промышленной автоматизации и программируемых логических контроллеров (ПЛК). Давайте подробно изучим дискретный модуль ввода, являющийся ключевым компонентом для сбора данных с датчиков в системах на базе ПЛК серии 90-30.

Продукт и его описание

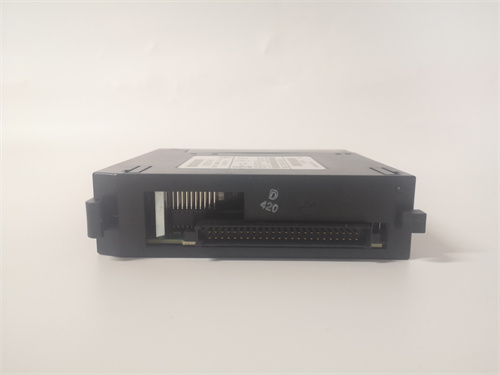

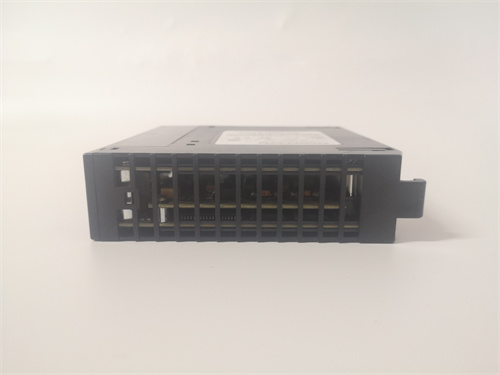

GE IC693MDL640 — это 32-канальный дискретный модуль ввода переменного тока, разработанный для семейства программируемых логических контроллеров GE Fanuc Series 90-30. Этот модуль выполняет критически важную функцию интерфейса между полевыми устройствами, работающими от сетевого напряжения, и низковольтной логикой контроллера. Модуль GE IC693MDL640 принимает сигналы состояния (включено/выключено) от таких устройств, как кнопки, переключатели, контакты реле и датчики приближения, рассчитанные на напряжение переменного тока, и преобразует их в логические уровни, понятные центральному процессору ПЛК. Его надежная конструкция и стандартизированный форм-фактор делают его основным выбором для многих проектов автоматизации средней сложности. Для получения исчерпывающих технических данных, схем подключения и руководств по установке обратитесь к официальной документации по ссылке: GE IC693MDL640 (https://www.example.com/ge-ic693mdl640). Широкая распространенность и проверенная временем работоспособность обеспечили IC693MDL640 репутацию надежного и универсального компонента в стойках ПЛК Series 90-30.

Технические параметры и характеристики

• Тип модуля: Дискретный вход (Digital Input, DI) переменного тока.

• Количество каналов: 32 изолированных канала ввода.

• Номинальное входное напряжение: 120 В переменного тока.

• Диапазон рабочего напряжения: Обычно от 85 до 132 В перем. тока при 47-63 Гц.

• Ток потребления на канал: Приблизительно 6 мА (при 120 В перем. тока).

• Тип логики входа: Положительная (стандартная для ПЛК GE).

• Состояние "ВКЛ" (логическая 1): Напряжение ≥ 79 В перем. тока.

• Состояние "ВЫКЛ" (логическая 0): Напряжение ≤ 20 В перем. тока.

• Изоляция: Гальваническая развязка между полевыми цепями и внутренней логикой контроллера (стандартно 1500 В перем. тока).

• Индикация состояния: Светодиодный индикатор (зеленый) для каждого канала, отображающий состояние физического входа.

• Подключение: Через сменную или стационарную клеммную колодку (зависит от типа корпуса).

• Совместимость: Все крейты серии 90-30 (IC693CHSxxx, IC694CHSxxx).

Преимущества и отличительные особенности

1. Высокая плотность каналов: Модуль GE IC693MDL640 предлагает 32 канала в стандартном форм-факторе, что позволяет экономить место в крейте и снижает стоимость одного канала ввода.

2. Прямое подключение устройств на 120В перем. тока: Устраняет необходимость в промежуточных реле или преобразователях уровня для подключения большинства промышленных кнопок, переключателей и датчиков, работающих от сетевого напряжения.

3. Надежная гальваническая развязка: Встроенная изоляция защищает внутреннюю электронику ПЛК Series 90-30 от скачков напряжения и помех в силовых цепях, повышая общую устойчивость системы.

4. Визуальная диагностика: Наличие индивидуальных светодиодов для каждого из 32 каналов позволяет оператору или инженеру мгновенно визуально определить состояние любого входа, что значительно ускоряет поиск неисправностей.

5. Простота замены и обслуживания: Модульная конструкция позволяет выполнить "горячую" замену IC693MDL640 (при соблюдении мер безопасности и правильной процедуры) без остановки всего контроллера.

Примеры применения в различных отраслях

• Управление станками: Сбор сигналов от аварийных кнопок (E-Stop), концевых выключателей, сигналов готовности от приводов и блокировок ограждений.

• Конвейерные системы: Контроль состояния считывателей штрих-кодов, датчиков наличия изделия, позиционных выключателей.

• Системы вентиляции и кондиционирования (ОВиК): Мониторинг статуса ручных переключателей режимов, сигналов "заслонка открыта/закрыта", аварийных сигналов от вентиляторов.

• Упаковочное оборудование: Ввод сигналов от датчиков заполнения, наличия упаковки, сигналов с пультов оператора.

Сравнение с аналогами конкурентов

По сравнению с аналогичными модулями ввода переменного тока от конкурентов, таких как Siemens (модули для S7-300) или Allen-Bradley (модули для CompactLogix/ControlLogix), GE IC693MDL640 выделяется именно плотностью каналов (32 против типичных 16 или 8) в сегменте компактных ПЛК. Он представляет собой "рабочую лошадку" для систем на базе Series 90-30. Его ключевым преимуществом является оптимизация для экосистемы GE, предлагающая лучшее соотношение цены и количества каналов для задач, не требующих сверхвысокого быстродействия. Однако, в сравнении с более новыми платформами, он может уступать в скорости обновления и возможностях расширенной диагностики (например, диагностика обрыва провода), которые стали стандартом для современных модулей.

Рекомендации по выбору и важные замечания

1. Совместимость с крейтом: Убедитесь, что используемый крейт Series 90-30 поддерживает модули с таким энергопотреблением и типом. Проверьте документацию по ссылке: GE IC693MDL640  на предмет совместимости.

2. Нагрузка на источник питания: Рассчитайте общее потребление всех модулей в крейте. IC693MDL640 с 32 активными каналами потребляет значительный ток, что может потребовать установки дополнительного или более мощного источника питания в крейте (IC693PWRxxx).

3. Тип нагрузки: Модуль предназначен для работы с сухими контактами или устройствами с полупроводниковым выходом (например, 2-проводные датчики). Не подключайте к нему непосредственно мощные индуктивные нагрузки (катушки реле, соленоиды) без использования промежуточных реле и варисторов для подавления перенапряжений.

4. Селективность по напряжению: Не используйте модуль IC693MDL640 для напряжений, отличных от его номинала (120 В перем. тока). Для цепей 24 В постоянного/переменного тока или 220 В переменного тока существуют другие модули серии MDL (например, IC693MDL645, IC693MDL654).

5. Маркировка и документация: При монтаже и подключении тщательно маркируйте все провода в соответствии с монтажной схемой. Всегда сохраняйте актуальную копию конфигурации ПЛК и документацию на оборудование.
