Описание продукта

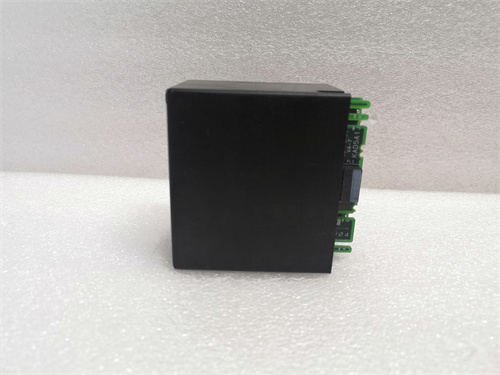

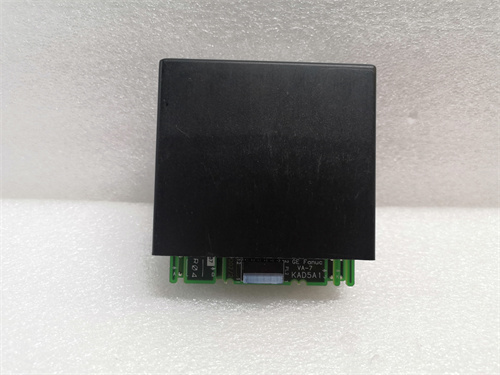

GE IC670PBI001 — это интерфейсный модуль PROFIBUS DP Master, являющийся ключевым компонентом для интеграции систем управления на базе ПЛК серии GE Fanuc 90-30 и RX3i в сетевую инфраструктуру PROFIBUS. Модуль IC670PBI001 устанавливается в крейт (стойку) ввода/вывода Genius и выполняет роль ведущего устройства (Master) в сети PROFIBUS DP, обеспечивая высокоскоростной и детерминированный обмен данными с многочисленными ведомыми устройствами (Slaves), такими как приводы, датчики, модули удаленного ввода/вывода и панели оператора. Благодаря своей надежности и проверенной временем архитектуре, этот модуль позволяет эффективно расширять и модернизировать системы автоматизации, построенные на платформе GE. Внедрение модуля GE IC670PBI001 обеспечивает стандартизированную, открытую коммуникацию, что снижает затраты на интеграцию и повышает гибкость всей системы управления.

Технические параметры и характеристики

• Производитель: General Electric (GE).

• Серия: ПЛК GE Fanuc / Series 90 / PACSystems.

• Тип модуля: Интерфейсный коммуникационный модуль.

• Поддерживаемый протокол: PROFIBUS DP-V0/V1 (Master/Class 1).

• Скорость передачи данных: Автоматическое определение или ручная настройка в диапазоне от 9.6 Кбит/с до 12 Мбит/с.

• Физический интерфейс: Sub-D, 9-контактный разъем (в соответствии со стандартом PROFIBUS).

• Максимальное количество подключаемых устройств (Slaves): До 125 устройств на один сегмент (с использованием повторителей).

• Максимальный размер обмена данными: Зависит от конкретной конфигурации и версии прошивки, обычно поддерживает расширенные конфигурации ввода/вывода.

• Интеграция с крейтом: Устанавливается в слот крейта Genius (IC670CHSxxx). Питание и обмен данными с центральным процессором осуществляются через шину крейта.

• Индикация состояния: Светодиоды для отображения статуса питания, активности сети, ошибок и состояния обмена данными.

• Требуемое ПО: Конфигурирование сети PROFIBUS выполняется в среде программирования Proficy Machine Edition или Logic Developer.

Ключевые преимущества и особенности

1. Надежная интеграция в экосистему GE: Модуль IC670PBI001 разработан для бесшовной работы с контроллерами GE серии 90-30 и RX3i, обеспечивая предсказуемую и стабильную связь.

2. Поддержка открытого промышленного стандарта: Использование протокола PROFIBUS DP позволяет подключать к системе тысячи типов устройств от различных производителей, снижая зависимость от одного вендора.

3. Высокая производительность: Поддержка скорости до 12 Мбит/с обеспечивает быстрый обмен данными для критичных по времени приложений управления.

4. Гибкость конфигурации: Возможность работы с широким спектром ведомых устройств и поддержка как циклического обмена данными (DP-V0), так и служб считывания/записи параметров (DP-V1).

5. Упрощение монтажа и диагностики: Наличие четкой светодиодной индикации и стандартного разъема облегчает ввод в эксплуатацию, поиск и устранение неисправностей в сети.

Примеры применения в отраслях

• Автомобильная промышленность: Интеграция роботизированных линий сварки и сборки, управление конвейерными системами и транспортерами.

• Упаковочное и пищевое производство: Связь центрального ПЛК с частотными преобразователями на линиях розлива, фасовки и упаковки, управление сервоприводами позиционирования.

• Машиностроение: Создание распределенных систем управления станками с ЧПУ, металлообрабатывающими центрами, управление приводами подач.

• Водоподготовка: Организация связи с удаленными шкафами ввода/вывода и интеллектуальными датчиками на больших территориях очистных сооружений.

Сравнение с аналогами (например, с модулями PROFIBUS от других производителей для своих ПЛК)

• GE IC670PBI001 (для платформы GE) vs. Универсальные PROFIBUS Master-модули сторонних производителей:

• Глубина интеграции: Модуль IC670PBI001 является нативным решением от GE, что гарантирует полную совместимость, простоту настройки в фирменном ПО и доступ к полной технической поддержке производителя.

• Функциональность и драйверы: Он оптимизирован под особенности работы шины Genius и обмена данными с CPU GE. Сторонние модули могут требовать сложной настройки шлюзов и иметь ограниченную поддержку функций.

• Надежность поставок и совместимость: Использование оригинального модуля от OEM-производителя (GE) обеспечивает долгосрочную доступность и гарантирует работу с будущими обновлениями системы.

Рекомендации по выбору и важные замечания

1. Проверка совместимости: Перед заказом убедитесь, что модуль IC670PBI001 совместим с конкретной моделью вашего крейта (IC670CHSxxx) и версией прошивки центрального процессора GE.

2. Планирование сети: Необходимо заранее спроектировать топологию сети PROFIBUS, рассчитать общий объем циклических данных и убедиться, что выбранная скорость передачи соответствует требованиям приложения по времени отклика.

3. Конфигурация GSD-файлов: Для подключения каждого типа ведомого устройства потребуется загрузить его GSD-файл (Device Description File) в проект Proficy Machine Edition. Следите за актуальностью версий этих файлов.

4. Терминирование и монтаж: Для обеспечения стабильной связи на высоких скоростях крайне важно правильно установить терминаторы на обоих концах линейного сегмента PROFIBUS и использовать качественный экранированный кабель.

5. Резервирование: Модуль IC670PBI001 не является резервированным. Для критически важных применений, требующих резервирования канала связи, следует рассмотреть другие решения или архитектурные подходы (например, резервированные контроллеры).
