Описание продукта

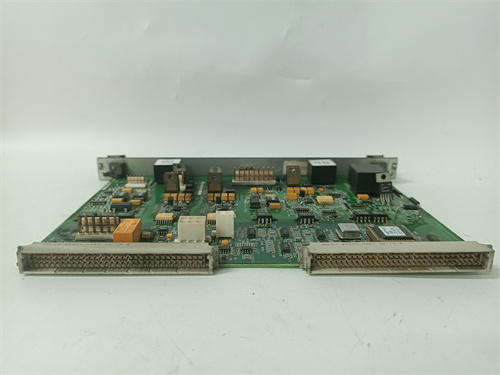

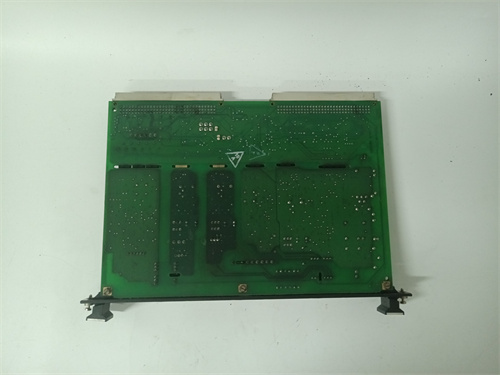

GE IS200ERDDH1ABA  — это высоконадежный модуль драйвера релейного вывода (Relay Driver Output Module), разработанный для работы в составе газотурбинных систем управления GE Mark VI. Модуль IS200ERDDH1ABA выполняет критически важную функцию интерфейса между системой управления турбиной и силовыми реле или соленоидами, отвечающими за выполнение команд управления и защитных функций. Он обеспечивает изолированное и усиленное управление цепями, требующими более высокого тока или напряжения, чем может предоставить стандартный дискретный выход контроллера. Использование модуля GE IS200ERDDH1ABA гарантирует надежное и безопасное переключение нагрузок в жестких условиях эксплуатации, характерных для энергетических объектов. Этот специализированный компонент является неотъемлемой частью архитектуры безопасности и управления, обеспечивая корректное выполнение команд на останов, отсечку топлива или управление вспомогательными системами газовой турбины.

Технические параметры и характеристики

• Производитель: General Electric (GE).

• Система управления: Предназначен для газотурбинных систем управления GE Mark VI и, возможно, совместимых платформ (Mark Vie, Mark VIeS).

• Тип модуля: Модуль драйвера релейного вывода (Relay Driver Output Module).

• Функция: Прием низковольтных сигналов управления от контроллера и обеспечение изолированного выхода для прямого управления катушками реле, соленоидами или индикаторными лампами.

• Количество каналов: Как правило, содержит несколько независимых каналов управления (например, 4, 8 или 16 каналов).

• Выходные характеристики: Выходные контакты обычно рассчитаны на коммутацию нагрузки постоянного тока (например, 24-125 В DC) с определенным номинальным током на канал.

• Защита: Выходы имеют защиту от короткого замыкания и перегрузки по току. Модуль обеспечивает гальваническую развязку между стороной управления (логикой) и силовой стороной.

• Диагностика: Включает в себя диагностику состояния выходов (обрыв нагрузки, короткое замыкание) и внутреннюю самодиагностику, информацию о которых передает в главный контроллер.

• Интерфейс связи: Подключается к основной системе управления через внутреннюю высокоскоростную шину VME или аналогичную в стойке Mark VI.

• Индикация: Светодиодные индикаторы на лицевой панели для отображения статуса питания, активности каналов и ошибок.

Ключевые преимущества и особенности

1. Высокая надежность для критических применений: Модуль IS200ERDDH1ABA спроектирован для работы в системах, управляющих газовыми турбинами, где отказ может привести к серьезным последствиям. Это подразумевает использование высококачественных компонентов и строгие производственные испытания.

2. Мощная изоляция и защита: Обеспечивает надежную гальваническую развязку между чувствительной электроникой контроллера и потенциально «шумными» силовыми цепями, защищая систему от перенапряжений и помех.

3. Интеграция с системой диагностики Mark VI: Статус и неисправности модуля GE IS200ERDDH1ABA интегрированы в общую систему диагностики турбины, позволяя оператору быстро идентифицировать проблему.

4. Детерминированное время отклика: Как часть системы управления Mark VI, модуль обеспечивает предсказуемое и быстрое время срабатывания, что критически важно для функций защиты турбины.

5. Горячая замена: Многие модули в стойках Mark VI, включая, вероятно, и данный тип, поддерживают возможность горячей замены, что позволяет проводить обслуживание без остановки турбины.

Примеры применения в отраслях

• Энергетика (основная сфера): Газотурбинные электростанции (как простого цикла, так и ПГУ).

• Управление топливной системой: Управление электромагнитными клапанами подачи и отсечки газа/жидкого топлива.

• Система зажигания: Управление цепями воспламенителей.

• Система вентиляции и охлаждения: Управление приводами заслонок, вентиляторами.

• Аварийные системы: Активация систем пожаротушения или других защитных действий.

• Нефтегазовая промышленность: Привод газовых компрессоров от газовой турбины на компрессорных станциях.

Сравнение с аналогами (например, с универсальными дискретными выходными модулями или релейными картами)

• GE IS200ERDDH1ABA (специализированный драйвер для Mark VI) vs. Универсальный промышленный релейный модуль:

• Системная интеграция: Модуль IS200ERDDH1ABA является неотъемлемой, сертифицированной частью системы управления Mark VI с гарантированной совместимостью и встроенной диагностикой. Универсальный модуль потребует сложной интеграции и не будет полноценно взаимодействовать с диагностической системой турбины.

• Требования к сертификации: Компоненты для управления турбиной должны соответствовать жестким отраслевым стандартам (например, по вибрации, температуре, EMC). Данный модуль создан с учетом этих требований.

• Поддержка и гарантии: Использование оригинального модуля GE гарантирует техническую поддержку от производителя системы и сохранение всех гарантий на оборудование турбины.

Рекомендации по выбору и важные замечания

1. Строгая привязка к системе: Модуль GE IS200ERDDH1ABA следует рассматривать исключительно как запасную часть для конкретной системы управления газовой турбиной GE Mark VI. Перед заказом необходимо сверить полный код детали и ревизию (H1ABA) с документацией на установленное оборудование.

2. Работа с высокими нагрузками: Необходимо четко понимать электрические характеристики нагрузки (напряжение, ток, индуктивность), которой будет управлять модуль, чтобы убедиться в его соответствии. Превышение номиналов приведет к повреждению.

3. Процедура замены: Замена модуля должна проводиться квалифицированным персоналом, знакомым с процедурами безопасности для оборудования GE Mark VI. Даже при поддержке горячей замены существуют строгие протоколы извлечения и установки.

4. Конфигурация ПО: После замены модуля может потребоваться проверка или загрузка конфигурации в систему управления, чтобы контроллер корректно распознал новый модуль IS200ERDDH1ABA.

5. Источник поставки: Рекомендуется приобретать такие критические компоненты у официальных дистрибьюторов GE или через сервисные организации GE Power. Это гарантирует подлинность, соответствие спецификациям и доступ к актуальной технической документации.
