Обзор и параметры управляющего модуля GE IS220UCSAH1A

Вас приветствует эксперт в области промышленной автоматизации и распределенных систем управления (DCS). Давайте детально рассмотрим специализированный управляющий модуль для критически важных приложений в энергетике.

Продукт и его описание

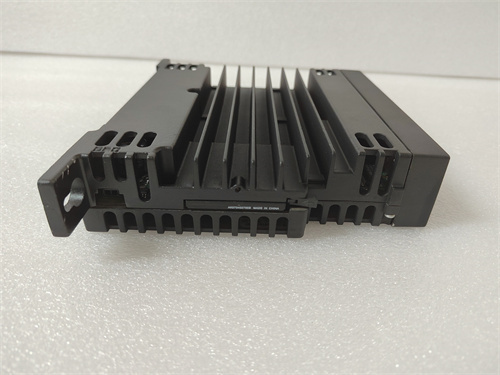

GE IS220UCSAH1A — это управляющий процессорный модуль (Controller Module), разработанный для системы управления турбиной (Mark™ VIe) компании GE. Этот модуль является частью платформы Mark™ VIe, которая представляет собой последнее поколение систем управления турбинами (Turbine Control System, TCS) от General Electric. Модуль GE IS220UCSAH1A выполняет роль специализированного программируемого логического контроллера, отвечающего за реализацию сложных алгоритмов управления, защиты и мониторинга газовой или паровой турбины. Он напрямую взаимодействует с полевыми модулями ввода-вывода (I/O Packs) через высокоскоростную внутреннюю сеть, обеспечивая быструю и надежную обработку всех сигналов управления турбиной. Для получения полной технической документации, руководств по программированию и файлов конфигурации обратитесь к официальным ресурсам GE по ссылке: GE IS220UCSAH1A  Надежность и специализация процессоров, таких как IS220UCSAH1A, являются основой для безопасной и эффективной работы современных энергоблоков.

Технические параметры и характеристики

• Тип устройства: Управляющий процессорный модуль (Controller) для системы Mark™ VIe.

• Архитектура: Предназначен для работы в распределенной архитектуре, взаимодействуя с модулями ввода-вывода (например, IS220PDAH1A, IS220TAREH1A) через сеть PDH (Plant Data Highway).

• Вычислительная мощность: Оснащен мощным процессором для выполнения сложных алгоритмов управления, включая регулирование скорости, управление нагрузкой, температурные контроли и последовательности пуска/останова.

• Память: Обладает значительным объемом энергонезависимой памяти для хранения прикладного программного обеспечения, параметров настройки и архивных данных.

• Коммуникационные интерфейсы: Имеет порты для подключения к сетям управления: Ethernet (стандартный и защищенный), RS-485 для связи с другими контроллерами или системой верхнего уровня DCS.

• Программное обеспечение: Конфигурируется и программируется с использованием специализированной среды ToolboxST™, которая является стандартом для систем управления GE.

• Резервирование: Модуль поддерживает конфигурации с горячим резервированием (TMR или Dual), что обеспечивает максимальную доступность системы управления турбиной.

• Корпус: Устанавливается в специальный крейт (rack) системы Mark VIe.

Преимущества и отличительные особенности

1. Высокая надежность и безопасность: Модуль GE IS220UCSAH1A спроектирован в соответствии со строгими стандартами для критически важных применений в энергетике. Его архитектура включает функции диагностики и резервирования, направленные на предотвращение ложных отключений турбины.

2. Оптимизация для управления турбиной: Алгоритмы и структура программирования модуля заточены под специфические задачи управления газовыми и паровыми турбинами, включая сложные системы защиты (overspeed, vibration, temperature).

3. Интеграция в экосистему Mark VIe: Обеспечивает бесшовную связь с модулями ввода-вывода, панелями оператора (HMI) и системами диагностики, образуя единую, хорошо управляемую систему.

4. Мощные средства разработки и диагностики: Использование ToolboxST™ предоставляет инженерам мощный инструмент для программирования, онлайн-мониторинга, изменения параметров и детальной диагностики работы как самого контроллера IS220UCSAH1A, так и подключенных устройств.

5. Поддержка протоколов: Обеспечивает легкую интеграцию с вышестоящей АСУ ТП (DCS) через стандартные промышленные протоколы (Modbus TCP, IEC 61850 и др.).

Примеры применения в различных отраслях

• Электроэнергетика (ТЭС, КЭС): Основной контроллер для управления и защиты паровых турбин, газотурбинных установок (ГТУ) и парогазовых установок (ПГУ).

• Нефтегазовая промышленность: Управление турбинами, приводящими в действие генераторы, компрессоры природного газа или насосы на компрессорных станциях и НПЗ.

• Судовая энергетика: Контроль судовых газовых турбин, используемых в качестве главных двигателей или приводов электрогенераторов.

• Промышленные предприятия: Управление турбинами, вырабатывающими электроэнергию и пар для собственных нужд крупных заводов (когенерация).

Сравнение с аналогами конкурентов

GE IS220UCSAH1A является частью конкурентоспособной платформы Mark VIe. Его прямыми аналогами являются системы управления турбинами от других крупных игроков, таких как Siemens (T3000/TXP для своих турбин), Woodward (NetCon 5000) и Emerson (Ovation для турбин других производителей). Ключевым преимуществом контроллера IS220UCSAH1A в паре с турбиной GE является глубокая, заводская интеграция и оптимизация «железа» и программного обеспечения, что обеспечивает максимальную производительность и упрощает инжиниринг. По сравнению с универсальными ПЛК, он предлагает готовые, отлаженные библиотеки функций для управления турбиной и встроенные стратегии защиты.

Рекомендации по выбору и важные замечания

1. Специфика системы: Модуль GE IS220UCSAH1A является не универсальным ПЛК, а частью специализированной системы управления турбиной (Mark VIe). Его выбор почти всегда предопределен типом и производителем установленной турбины.

2. Необходимость лицензионного ПО: Для любой работы с модулем (конфигурация, программирование, диагностика) абсолютно необходима лицензионная копия программного обеспечения GE ToolboxST确认提交

3. ™ и соответствующие аппаратные ключи.

4. Высокая квалификация персонала: Работа с системами управления турбинами требует специальных знаний, как в области автоматизации, так и в динамике турбомашин. Персонал должен пройти специализированное обучение от GE или авторизованных центров.

5. Резервирование и диагностика: Для обеспечения максимальной доступности всегда следует рассматривать резервированные конфигурации. Регулярный анализ диагностических данных, которые может предоставить контроллер IS220UCSAH1A, является ключом к профилактике отказов.

6. Работа с документацией и запасными частями: Всегда используйте актуальные версии документации, доступной по ссылке: GE IS220UCSAH1A Учитывая критичность оборудования, наличие стратегического запаса критических модулей, включая IS220UCSAH1A, на складе заказчика является крайне рекомендуемой практикой. Все изменения в программе управления должны проходить строгий процесс проверок и тестирования.
