Описание продукта

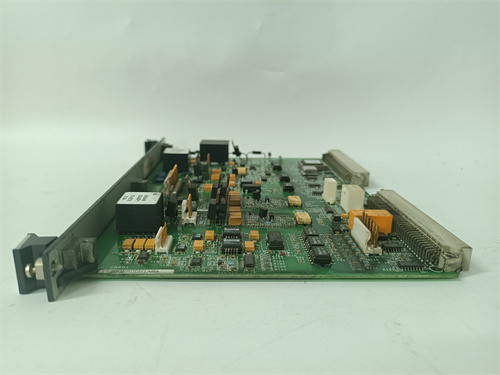

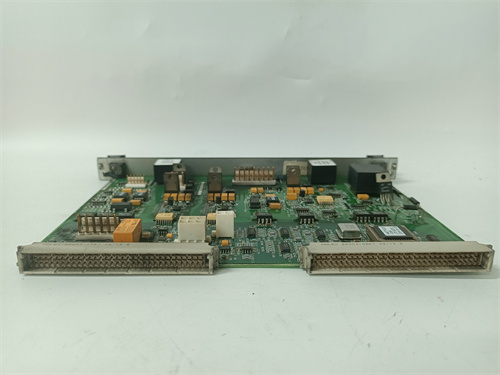

GE IS200ERDDH1ABA  — это высоконадежный модуль дискретных выходов (релейный драйвер) для газотурбинных систем управления марки GE Mark VI. Модуль IS200ERDDH1ABA служит критически важным интерфейсом между контроллером турбины и силовыми реле, соленоидами или индикаторными лампами, отвечающими за выполнение команд управления и защитных функций. Он предназначен для безопасного и надежного переключения цепей с более высокими требованиями по току и напряжению, чем могут обеспечить стандартные выходы контроллера. Модуль GE IS200ERDDH1ABA обеспечивает гальваническую развязку и усиление сигнала, гарантируя корректное срабатывание исполнительных устройств даже в условиях сильных электромагнитных помех, характерных для энергетических объектов. Интеграция данного компонента является обязательной для обеспечения полной функциональности и безопасности таких систем, как аварийная остановка (trip), управление топливными клапанами и вспомогательным оборудованием турбины.

Технические параметры и характеристики

• Производитель: General Electric (GE).

• Платформа: Система управления газовыми турбинами GE Mark VI (также может быть совместим с Mark VIe и другими платформами на базе аналогичной архитектуры).

• Тип модуля: Модуль релейных/дискретных выходов (Relay Driver / Discrete Output Module).

• Количество каналов: Стандартно 16 или 32 изолированных канала (точное количество зависит от конкретной версии и прошивки).

• Тип выхода: Транзисторный выход с защитой (логический уровень), предназначенный для непосредственного управления катушками внешних реле или маломощными нагрузками. Важно: Этот модуль обычно не содержит силовых реле, а является драйвером для их катушек.

• Выходные характеристики (типовые):

• Напряжение питания выходов: 24 В DC или 48 В DC (от внешнего или внутреннего источника).

• Максимальный выходной ток на канал: порядка 0.5 - 2 А (для управления катушками реле).

• Защита: Защита от короткого замыкания и перегрузки на каждом канале.

• Гальваническая развязка: Полная развязка между логической стороной (контроллер) и силовой стороной (полевые устройства) для защиты от перенапряжений и помех.

• Диагностика: Встроенная диагностика состояния выходов (обрыв цепи, короткое замыкание, перегрузка) с передачей информации в главный контроллер Mark VI.

• Интерфейс связи: Подключение к системе через высокоскоростную внутреннюю шину VME в стойке Mark VI.

• Индикация: Светодиоды на лицевой панели для индикации состояния питания, активности/неисправности каналов и общего статуса модуля.

Ключевые преимущества и особенности

1. Высокая надежность в критических применениях: Модуль IS200ERDDH1ABA спроектирован и испытан для работы в системах, где отказ может привести к серьезным последствиям для оборудования и безопасности. Это обеспечивает высочайший уровень надежности и доступности.

2. Встроенная диагностика и мониторинг: Способность обнаруживать неисправности на уровне канала (например, обрыв катушки реле или короткое замыкание) позволяет системе Mark VI заблаговременно информировать операторов о проблемах, способствуя переходу к предиктивному обслуживанию.

3. Защита и изоляция: Наличие гальванической развязки и защиты выходов предохраняет чувствительную электронику контроллера от повреждений, вызванных сбоями во внешних силовых цепях или индуктивными выбросами.

4. Интеграция с системой управления Mark VI: Модуль GE IS200ERDDH1ABA является неотъемлемой частью экосистемы Mark VI, что гарантирует полную совместимость, детерминированное время отклика и централизованное управление всеми выходами через ПО ToolboxST.

5. Горячая замена (Hot Swap): Как и большинство модулей Mark VI, данный модуль, вероятно, поддерживает возможность замены без остановки турбины, что критически важно для минимизации простоев.

Примеры применения в отраслях

• Энергетика (газотурбинные электростанции):

• Аварийная защита (Trip System): Активация соленоидов отсечки топливных клапанов при срабатывании условий защиты.

• Управление топливной системой: Управление реле, отвечающими за переключение топливных клапанов, продувку, подачу пилотного топлива.

• Вспомогательные системы: Управление двигателями заслонок в системе вентиляции и охлаждения, насосами, сигнализацией.

• Система зажигания: Управление цепями воспламенителей.

• Нефтегазовая промышленность: Привод газоперекачивающих агрегатов (ГПА) на компрессорных станциях.

Сравнение с аналогами (например, с универсальными выходными модулями ПЛК или релейными картами)

• GE IS200ERDDH1ABA (специализированный драйвер для Mark VI) vs. Универсальный промышленный модуль дискретных выходов:

• Системная интеграция и диагностика: Модуль IS200ERDDH1ABA глубоко интегрирован в диагностическую и управляющую инфраструктуру Mark VI. Его неисправности и статус отображаются на операторских станциях. Универсальный модуль предоставляет лишь базовую функцию "включить/выключить".

• Требования к среде и сертификации: Компоненты для управления турбиной соответствуют гораздо более строгим требованиям по вибрации, температуре, электромагнитной совместимости (EMC) и надежности, чем стандартные промышленные модули.

• Детерминизм: Время отклика модуля GE IS200ERDDH1ABA предсказуемо и синхронизировано с циклом управления турбиной, что критично для функций безопасности.

Рекомендации по выбору и важные замечания

1. Точное соответствие модели: Данный модуль является оригинальной запасной частью (OEM) для систем GE Mark VI. При заказе необходимо использовать полный код IS200ERDDH1ABA и сверить его с технической документацией (Service Manual, Parts List) вашей конкретной турбины и стойки управления. Даже незначительные различия в суффиксе могут указывать на несовместимость.

2. Анализ нагрузки: Перед подключением необходимо убедиться, что электрические характеристики нагрузки (катушки реле, соленоида) соответствуют возможностям модуля по напряжению и току. Превышение номиналов приведет к срабатыванию защиты или повреждению модуля.

3. Процедура замены: Работы по замене модуля должны выполняться квалифицированным персоналом, прошедшим обучение по системам GE Mark VI, и в строгом соответствии с руководствами по эксплуатации и безопасности. Обязательно соблюдение процедур для работы с оборудованием, поддерживающим "горячую замену".

4. Конфигурация ПО: После установки нового модуля IS200ERDDH1ABA может потребоваться проверка или обновление конфигурации в программном обеспечении ToolboxST для корректного распознавания и работы модуля системой.

5. Источник поставки: Во избежание рисков приобретения контрафактной или неисправной продукции, критически важно заказывать такие модули у официальных дистрибьюторов GE или через сервисные подразделения GE Vernova.
