Обзор и параметры платы управления приводом GE DS200LDCCH1AGA

Вас приветствует эксперт в области промышленной автоматизации и систем управления электроприводом, специализирующийся на оборудовании для энергетики. Давайте детально рассмотрим критически важный компонент системы управления статическим возбудителем.

Продукт и его описание

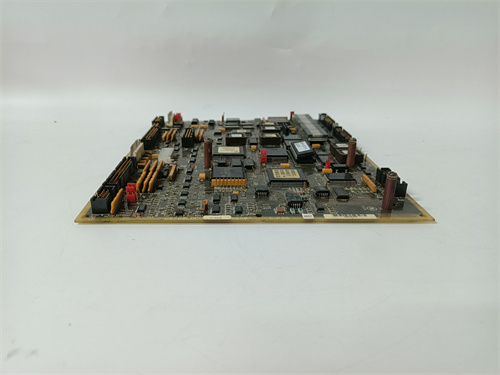

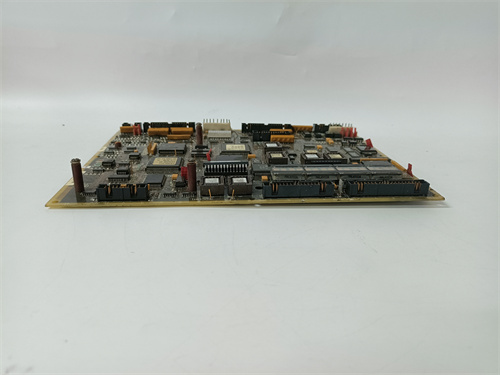

GE DS200LDCCH1AGA — это плата управления (контроллер) контактором линейного контактора возбуждения (Line Discharge Contactor Control Board), разработанная для систем управления статическим возбуждением генераторов GE EX2100. Этот модуль входит в серию компонентов Mark V и EX2100, используемых для регулирования тока возбуждения синхронных генераторов на тепловых и гидроэлектростанциях. Основная функция платы GE DS200LDCCH1AGA — управление мощным линейным контактором (разрядным контактором), который подключает и отключает источник возбуждения от обмотки ротора генератора, а также обеспечивает безопасный путь для разряда энергии с ротора при отключении. Для получения полных технических данных, принципиальных схем и руководств по обслуживанию обратитесь к официальным ресурсам General Electric (GE) по ссылке: GE DS200LDCCH1AGA ). Надежная работа плат управления, таких как DS200LDCCH1AGA, напрямую влияет на стабильность и безопасность работы всего энергоблока.

Технические параметры и характеристики

• Тип устройства: Плата управления линейным/разрядным контактором (Line Discharge Contactor Control Board).

• Применение: Система статического возбуждения GE EX2100 (Static Excitation System).

• Основные функции:

• Формирование сигналов управления для включения и выключения силового линейного контактора на основе команд от главного регулятора возбуждения.

• Контроль состояния контактора (включен/выключен) с помощью обратной связи от вспомогательных контактов.

• Логика блокировок и защит, предотвращающая некорректные операции с контактором (например, включение при несоответствующих условиях в цепи ротора).

• Обеспечение безопасной последовательности операций при подаче и снятии возбуждения с генератора.

• Входные сигналы: Прием дискретных и аналоговых сигналов от главного контроллера EX2100, датчиков напряжения и тока ротора, вспомогательных контактов силового контактора.

• Выходные сигналы: Формирование мощных дискретных сигналов для управления катушкой силового контактора (обычно через промежуточное реле или тиристорный ключ).

• Интерфейсы: Подключение к общей системе через внутреннюю шину крейта EX2100 или выделенные соединения.

• Индикация: Наличие светодиодных индикаторов для отображения статуса платы, состояния контактора и ошибок.

• Совместимость: Устанавливается в предназначенный для нее слот в крейте системы возбуждения EX2100. Совместима с другими платами серии DS200.

Преимущества и отличительные особенности

1. Критическая роль в безопасности: Плата GE DS200LDCCH1AGA отвечает за безопасное управление цепью ротора генератора. Корректная работа этого модуля предотвращает опасные перенапряжения на обмотке ротора при отключениях, защищая дорогостоящее активное оборудование.

2. Высокая надежность: Компонент разработан для непрерывной работы в условиях электростанции 24/7. Использование качественных элементов и промышленный дизайн обеспечивают длительный срок службы.

3. Детерминированная логика управления: Встроенная логика платы реализует строгие последовательности и блокировки, исключая возможность ошибочных переключений, которые могли бы привести к аварии.

4. Интеграция в систему EX2100: Плата DS200LDCCH1AGA является неотъемлемой частью экосистемы GE EX2100, что обеспечивает ее полную совместимость с другими платами регулятора (например, с процессорной платой) и простую диагностику через встроенные инструменты системы.

5. Простота диагностики: Светодиодная индикация и возможность мониторинга состояния через программное обеспечение системы возбуждения (например, ToolboxST) позволяют быстро локализовать неисправность, сокращая время простоя.

Примеры применения в различных отраслях

• Тепловая энергетика (ТЭС): Управление системой возбуждения синхронных турбогенераторов на газовых, паровых и парогазовых установках.

• Гидроэнергетика (ГЭС): Управление возбуждением гидрогенераторов.

• Промышленная энергетика: Системы возбуждения генераторов на когенерационных установках (ТЭЦ) крупных промышленных предприятий.

Сравнение с аналогами конкурентов

Прямыми аналогами платы GE DS200LDCCH1AGA являются управляющие модули для систем возбуждения других производителей, таких как ABB (UNITROL), Siemens (Thyripol), Basler (DECS), и Voith. В рамках системы GE EX2100 плата DS200LDCCH1AGA не имеет прямых аналогов от сторонних производителей из-за закрытой архитектуры. Ее ключевое преимущество — гарантированная работа в составе оригинальной системы, спроектированной и испытанной как единое целое. По сравнению с решениями на основе универсальных ПЛК, она предлагает специализированную, "зашитую" логику, оптимизированную для конкретной задачи управления контактором возбуждения с учетом всех нюансов переходных процессов в цепи ротора.

Рекомендации по выбору и важные замечания

1. Строгая привязка к системе EX2100: Данная плата является запасной частью для конкретной системы возбуждения. Ее приобретение актуально только для замены вышедшего из строя модуля в существующем оборудовании GE. Для новых проектов выбор системы возбуждения происходит комплексно.

2. Проверка модификации и совместимости: Перед заказом необходимо точно сверить артикул, ревизию платы (AGA в конце является частью артикула) и версию прошивки с требованиями вашей конкретной системы EX2100. Используйте официальные каталоги и консультации специалистов. Подробности можно уточнить по ссылке: GE DS200LDCCH1AGA

3. Процедура замены и ввода в эксплуатацию: Замена платы должна проводиться квалифицированным персоналом при полном снятии напряжения с системы возбуждения и цепей ротора (с соблюдением правил безопасности). После замены, как правило, требуется проверка правильности работы контактора и, возможно, функциональное тестирование логики управления.

4. Анализ причины отказа: При отказе платы DS200LDCCH1AGA необходимо провести тщательный анализ для выявления первопричины. Отказ может быть следствием проблем во внешних цепях (неисправность силового контактора, пробой изоляции, проблемы в цепи управления), которые приведут к повторному выходу новой платы из строя.

5. Наличие стратегического запаса: Учитывая критическую важность системы возбуждения для генератора, наличие запасной платы DS200LDCCH1AGA на складе электростанции является рекомендуемой практикой для минимизации времени простоя в случае аварии
