Описание продукта

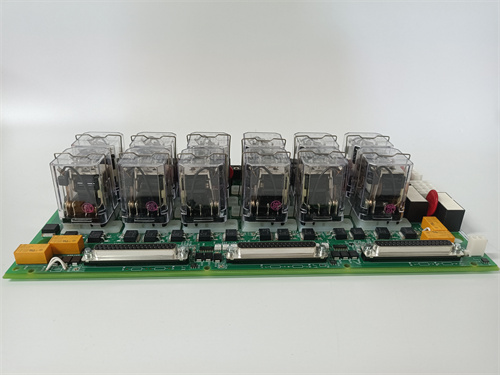

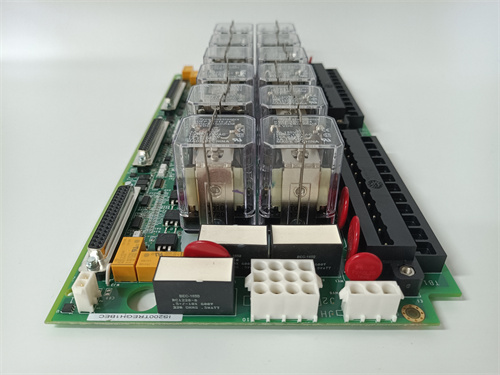

GE IS200TREGH1BEC  — это модуль клеммной платы (Terminal Board) или интерфейсный модуль, являющийся ключевым компонентом системы управления газовыми турбинами GE Mark VI. Модуль IS200TREGH1BEC выполняет критически важную функцию физического интерфейса, обеспечивая безопасное и организованное подключение сигнальных кабелей от датчиков, концевых выключателей, реле и другого полевого оборудования к электронной системе управления. Этот модуль обеспечивает гальваническую развязку, защиту цепей и удобные точки для измерений и обслуживания. Работа модуля GE IS200TREGH1BEC напрямую влияет на надежность сбора данных и целостность управляющих сигналов в сложной и ответственной системе контроля турбины. Его правильный выбор и монтаж являются фундаментом для безотказной работы всего контура управления.

Технические параметры и характеристики

• Производитель: General Electric (GE).

• Платформа: Система управления газовыми турбинами GE Mark VI (также может использоваться в Mark VIe и других совместимых стойках).

• Тип устройства: Клеммная плата / Интерфейсный модуль ввода-вывода (Terminal Board / I/O Interface Module).

• Основная функция: Обеспечение интерфейса между полевыми проводниками (сигнальными кабелями) и внутренней электроникой модулей ввода/вывода или контроллера в стойке Mark VI.

• Типы подключаемых сигналов: Может быть предназначен для аналоговых сигналов (4-20 мА, термопары, RTD), дискретных сигналов (сухой контакт, 24-125В DC) или их комбинации. Конкретная специализация определяется суффиксом в обозначении и документацией.

• Клеммы: Высококачественные винтовые или пружинные клеммы, рассчитанные на многократное подключение/отключение.

• Защита и развязка: Часто включает в себя плавкие предохранители, супрессоры (TVS-диоды) или резисторы для защиты входных/выходных каналов от перегрузок по току, перенапряжений и электростатических разрядов (ESD). Обеспечивает гальваническую развязку полевых цепей от системной шины.

• Индикация: Может иметь светодиодные индикаторы для отображения статуса каналов (например, наличие напряжения, обрыв).

• Монтаж: Устанавливается в стойку или на шасси системы Mark VI рядом с соответствующими модулями обработки сигналов.

Ключевые преимущества и особенности

1. Повышенная надежность и защита: Модуль IS200TREGH1BEC выступает в роли защитного барьера, предотвращая повреждение дорогостоящих электронных модулей ввода/вывода Mark VI из-за ошибок подключения, коротких замыканий в полевых цепях или индустриальных помех.

2. Упрощение монтажа и обслуживания: Организованная структура клемм на модуле GE IS200TREGH1BEC делает процесс подключения сотен кабелей логичным и проверяемым, что снижает риск ошибок при монтаже. Он также предоставляет удобные точки для прозвонки цепей и измерений без вмешательства во внутреннюю разводку стойки.

3. Улучшенная диагностика: Наличие индикации на клеммной плате позволяет техническому персоналу быстро локализовать проблему (например, отсутствие сигнала от датчика) прямо на месте подключения.

4. Горячая замена (в составе сборки): Хотя сам клеммный модуль не является "интеллектуальным", он часто разработан для быстрой замены в рамках процедуры обслуживания соответствующего канала ввода/вывода, минимизируя время простоя.

5. Стандартизация и предсказуемость: Использование оригинальных модулей интерфейса, таких как IS200TREGH1BEC, гарантирует полное соответствие электрическим и механическим стандартам системы Mark VI, обеспечивая предсказуемую работу и безопасность.

Примеры применения в отраслях

• Энергетика (Газотурбинные электростанции):

• Подключение датчиков: Термопары для измерения температуры выхлопных газов (TExh), датчики давления топлива и воздуха, вибрационные датчики.

• Подключение исполнительных механизмов: Сигналы управления на сервоприводы топливных клапанов, заслонок вентиляции.

• Подключение систем безопасности: Контакты реле давления и расхода масла, сигналы от датчиков пламени, концевые выключатели позиций клапанов.

• Нефтегазовая промышленность: Приводы газоперекачивающих агрегатов (ГПА) на компрессорных станциях.

Сравнение с аналогами (например, с универсальными клеммными колодками или решениями сторонних производителей)

• GE IS200TREGH1BEC (интегрированный интерфейсный модуль для Mark VI) vs. Набор универсальных клеммных колодок:

• Интеграция и функциональность: Модуль IS200TREGH1BEC — это законченное решение, которое включает не только клеммы, но и схемы защиты, развязки и индикации, спроектированные для конкретных типов сигналов системы Mark VI. Универсальные колодки предоставляют только точку соединения.

• Надежность и безопасность системы: OEM-модуль проходит тестирование на совместимость и соответствие стандартам EMC всей системы. Его использование гарантирует, что защита входа/выхода соответствует требованиям GE. Самодельная сборка из отдельных компонентов не дает такой гарантии.

• Простота документации и отслеживания: Каждый модуль GE IS200TREGH1BEC имеет уникальный партномер, что упрощает заказ запчастей, ведение документации и отслеживание конфигурации шкафа.

Рекомендации по выбору и важные замечания

1. Критическая важность точного соответствия: Данный модуль является оригинальной запасной частью (OEM). При заказе необходимо использовать полный код IS200TREGH1BEC и сверить его с электрическими схемами (Wiring Diagrams) и списками запчастей (Bill of Materials) вашей конкретной стойки управления Mark VI. Замена на визуально похожий, но электрически отличный модуль недопустима.

2. Понимание типа сигнала: Перед заказом и установкой необходимо точно знать, для какого типа сигналов предназначен данный конкретный модуль (например, аналоговый вход 4-20 мА, дискретный вход 24В DC), чтобы избежать его повреждения или некорректных показаний.

3. Соблюдение процедур монтажа: При подключении проводов к клеммам модуля IS200TREGH1BEC необходимо соблюдать указанный момент затяжки, использовать правильные сечения кабелей и следовать стандартам маркировки для обеспечения надежного контакта и предотвращения ослабления соединений от вибрации.

4. Проверка после замены: После замены модуля необходимо проверить целостность и правильность всех подключений, а также выполнить функциональную проверку связанных с ним каналов ввода/вывода и датчиков/исполнительных механизмов.

5. Канал поставок: Для гарантии качества, безопасности и совместимости приобретайте такие модули только через официальные каналы GE или авторизованных дистрибьюторов, специализирующихся на запасных частях для энергетического оборудования.
