Описание продукта

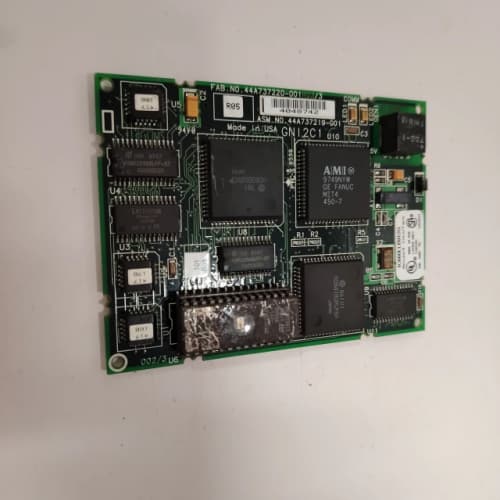

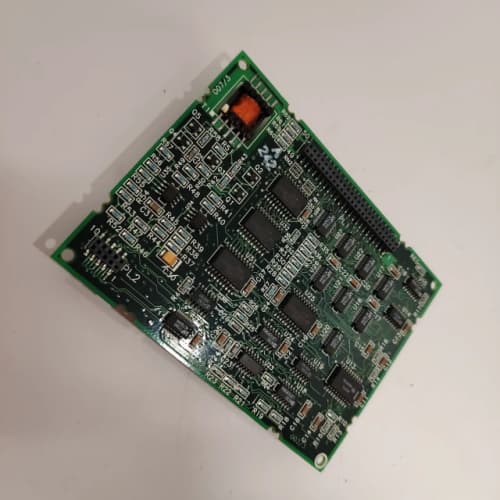

GE IC660ELB912G  — это интерфейсный модуль для шины Genius, предназначенный для систем управления на базе ПЛК серии GE Fanuc 90-30 и RX3i. Модуль IC660ELB912G выполняет роль физического уровня (Physical Layer) для высокоскоростной последовательной шины Genius, обеспечивая надежную и детерминированную связь между контроллером и удаленными стойками ввода/вывода, распределенными блоками ввода/вывода (Bricks) и другими интеллектуальными устройствами. Этот модуль позволяет значительно расширять системы ввода/вывода на большие расстояния, организуя распределенную архитектуру управления. Внедрение модуля GE IC660ELB912G в систему обеспечивает упрощение монтажа, сокращение кабельных трасс и повышение гибкости всей системы управления благодаря открытому протоколу обмена.

Технические параметры и характеристики

• Производитель: General Electric (GE).

• Платформа: ПЛК серий GE Fanuc 90-30, RX3i, Series 90.

• Тип устройства: Интерфейсный модуль для шины Genius (Genius Bus Interface Unit - BIU).

• Назначение: Организация физического уровня сети Genius (Genius Bus).

• Топология сети: Шина (Bus) с возможностью ответвлений (drops).

• Скорость передачи: 153.6 Кбит/с (стандартная скорость для шины Genius).

• Максимальная длина сегмента: До 7500 футов (приблизительно 2286 метров) при использовании кабеля Genius с двойной витой парой.

• Максимальное количество устройств на шине: До 32 устройств (удаленные стойки, распределенные блоки, приводы и т.д.).

• Протокол: Собственный детерминированный протокол Genius, обеспечивающий управление в реальном времени.

• Питание модуля: Питается от шины крейта контроллера.

• Подключение: Для подключения кабеля Genius используется специализированный 9-контактный разъем типа "D".

• Индикация: Светодиодные индикаторы на лицевой панели для отображения статуса питания (PWR), активности шины (BUS), наличия неисправности (FLT) и статуса связи с контроллером.

• Конфигурация: Адресация устройств на шине Genius настраивается с помощью механических переключателей (DIP-переключателей) на каждом устройстве.

Ключевые преимущества и особенности

1. Надежная детерминированная связь: Шина Genius и модуль IC660ELB912G обеспечивают предсказуемое время отклика и гарантированную доставку данных в реальном времени, что критически важно для задач управления.

2. Простота расширения системы: Использование шины Genius через данный модуль позволяет легко добавлять удаленные стойки ввода/вывода на значительном расстоянии от центрального контроллера, создавая распределенную архитектуру.

3. Снижение затрат на кабельную инфраструктуру: Замена сотен индивидуальных сигнальных кабелей одним кабелем шины Genius приводит к значительной экономии на материалах и монтаже.

4. Упрощенная диагностика сети: Модуль GE IC660ELB912G и другие устройства Genius имеют четкую светодиодную индикацию, позволяющую быстро локализовать неисправность (обрыв шины, короткое замыкание, неисправное устройство).

5. Широкая экосистема устройств: Шина Genius поддерживает широкий спектр устройств помимо модулей ввода/вывода: частотные преобразователи, панели оператора, программируемые блоки управления (Bricks), что позволяет создавать комплексные системы на единой шине.

Примеры применения в отраслях

• Автомобильная промышленность: Распределенное управление линиями сборки и конвейерами, где множество датчиков и приводов разбросаны на большой площади.

• Упаковочное и пищевое производство: Организация ввода/вывода на протяженных технологических линиях (розлив, упаковка, этикетирование).

• Водоподготовка и очистные сооружения: Связь центрального контроллера с удаленными шкафами управления, расположенными на различных объектах большой территории.

• Общее машиностроение: Управление сложными производственными ячейками и автоматизированными линиями.

Сравнение с аналогами (например, с полевыми шинами Profibus DP или DeviceNet)

• GE IC660ELB912G (шина Genius) vs. Profibus DP:

• Детерминизм: Genius является изначально детерминированной шиной с управляемым доступом. Profibus DP, хотя и быстрый, использует мастер-слейв механизм с передачей маркера, что в перегруженных сетях может влиять на время отклика.

• Простота настройки: Для Genius требуется простая физическая адресация переключателями и минимум конфигурации в ПО. Настройка Profibus DP требует загрузки GSD-файлов, настройки параметров и часто более сложна.

• Экосистема: Genius — это экосистема GE, оптимизированная для их контроллеров. Profibus DP — это открытый стандарт с поддержкой тысяч устройств от разных производителей, но требующий более тщательной интеграции.

Рекомендации по выбору и важные замечания

1. Проверка совместимости с контроллером: Убедитесь, что ваш контроллер GE Series 90-30 или RX3i поддерживает работу с модулями Genius и имеет соответствующий слот для установки интерфейсного модуля IC660ELB912G.

2. Планирование топологии сети: Правильно спроектируйте топологию шины Genius (линейная или с ответвлениями), рассчитайте общую длину и количество устройств, чтобы не превысить технические ограничения.

3. Качество кабеля и монтаж: Для обеспечения стабильной связи необходимо использовать оригинальный или сертифицированный кабель для шины Genius (GE Part No. IC660CBx). Строго соблюдайте правила монтажа (заземление экрана только в одной точке, правильное подключение витых пар).

4. Уникальная адресация: Каждому устройству на шине Genius (стойке ввода/вывода, блоку) должен быть присвоен уникальный адрес с помощью DIP-переключателей. Конфликт адресов приведет к сбою связи.

5. Терминирование: Как и в любой шинной топологии, шина Genius должна быть правильно терминирована на обоих концах для предотвращения отражения сигнала. Убедитесь, что терминаторы (обычно встроены в первое и последнее устройство) активированы. Модуль GE IC660ELB912G часто используется в качестве одного из терминалов.
