Описание продукта

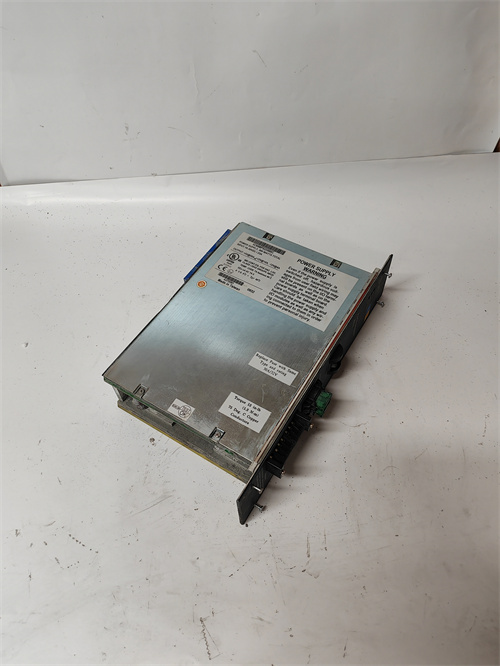

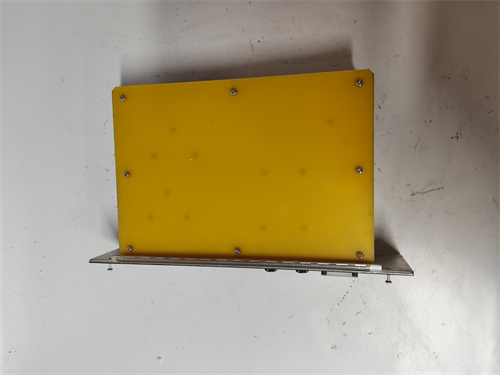

GE IC698PSD300 представляет собой источник питания высокой надежности, специально разработанный для высокопроизводительной ПЛК-системы GE Fanuc Series 90-70 RX7i. Этот модуль является неотъемлемой частью создания отказоустойчивых систем управления. Модуль питания IC698PSD300 выполняет критически важную функцию преобразования входного сетевого напряжения в стабилизированные напряжения постоянного тока, необходимые для работы центрального процессорного модуля (CPM), стоек и других модулей ввода-вывода в системе. От бесперебойной работы GE IC698PSD300 напрямую зависит стабильность всей системы автоматизации. Конструкция данного источника питания обеспечивает высокий КПД и эффективное теплорассеивание.

Основные технические параметры

• Входное напряжение: 85-132 В перем. тока / 170-265 В перем. тока, 47-63 Гц (поддерживается автоматическое определение и ручной выбор диапазоном).

• Выходная мощность: 300 Вт.

• Выходные напряжения:

• +5.1 В пост. тока (для логики CPM и интерфейсных схем): 50 А макс.

• +3.3 В пост. тока (для специализированных схем): 2.5 А макс.

• Резервная батарея +3.3 В пост. тока (для поддержки памяти): 500 мА макс.

• Защита: От перегрузки, короткого замыкания и перенапряжения на выходе.

• КПД: Высокий (типично >80%).

• Подключение: Через специальный разъем к задней плоскости (backplane) стойки RX7i.

• Индикация: Светодиодные индикаторы состояния "AC OK" (Наличие входного напряжения) и "DC OK" (Нормальные выходные напряжения).

Ключевые преимущества и особенности

1. Высокая надежность и отказоустойчивость: Спроектирован для работы в промышленных условиях 24/7, обеспечивает стабильное питание критически важных компонентов системы.

2. Двойной диапазон входного напряжения: Автоматическое определение и переключение между диапазонами 120В и 240В переменного тока упрощает монтаж и обеспечивает гибкость при построении международных проектов.

3. Мощность 300 Вт: Обеспечивает достаточный запас мощности для работы стойки с большим количеством модулей ввода-вывода, процессора высокой производительности и коммуникационных модулей.

4. Интеграция со стойкой RX7i: Монтируется непосредственно в стойку, обеспечивая компактность и эффективное охлаждение за счет общего дизайна системы.

5. Выход +3.3В: Наличие этого напряжения важно для работы современных процессоров и специализированных модулей серии RX7i.

6. Защита и диагностика: Встроенные схемы защиты и четкая светодиодная индикация упрощают поиск и устранение неисправностей.

Области применения и примеры использования

GE IC698PSD300 применяется в сложных и ответственных системах управления, где требуются высокая производительность и надежность:

• Энергетика: Управление турбинами, системами распределения электроэнергии.

• Нефтегазовая промышленность: Управление процессами на установках переработки, магистральных трубопроводах.

• Водоподготовка и водоочистка: Автоматизация крупных насосных станций и очистных сооружений.

• Транспортные системы: Управление конвейерами в логистических хабах, системами сортировки.

• Производство: Контроль непрерывных технологических процессов на заводах (химия, металлургия, целлюлозно-бумажное производство).

Пример: В системе управления магистральным нефтепроводом несколько контроллеров на базе RX7i, питаемых от IC698PSD300, могут управлять насосными станциями, собирать данные с датчиков давления и расхода, а также контролировать аварийные отсекающие клапаны.

Сравнение с аналогами конкурентов

• Siemens (Simatic S7-400): Аналогом по уровню являются блоки питания для стоек S7-400 (например, PS 407). GE IC698PSD300 часто имеет преимущество в более широком автоматическом диапазоне входного напряжения.

• Rockwell Automation (ControlLogix): В системах ControlLogix питание организуется через отдельные блоки питания в стойке. Подход GE IC698PSD300, интегрированного напрямую в backplane, может предлагать более централизованное и эффективное решение для конкретной архитектуры RX7i.

• В рамках серии RX7i: Существуют менее мощные версии (например, IC698PSA100 на 100Вт). IC698PSD300 выделяется повышенной мощностью, необходимой для крупных конфигураций.

Рекомендации по выбору и важные замечания

1. Расчет нагрузки: Перед выбором GE IC698PSD300 обязательно рассчитайте общее энергопотребление всех модулей, планируемых к установке в стойку (CPM, модули ввода-вывода, коммуникационные модули). Оставьте запас мощности не менее 20-30%.

2. Совместимость: Данный блок питания предназначен исключительно для стоек серии IC698... (RX7i). Он не совместим со старыми стойками серии 90-70 (IC697...) или другими сериями ПЛК.

3. Резервирование: Для создания систем с горячим резервированием питания необходимо следовать специальным инструкциям GE и использовать соответствующие аппаратные конфигурации.

4. Охлаждение: Обеспечьте достаточное пространство для вентиляции вокруг стойки, так как блок питания рассеивает тепло.

5. Резервная батарея: Для поддержания данных в памяти при отключении основного питания необходимо подключить внешнюю литиевую батарею к соответствующему разъему на IC698PSD300.

6. Безопасность: Все монтажные и сервисные работы должны выполняться при полном отключении входного напряжения квалифицированным персоналом.
