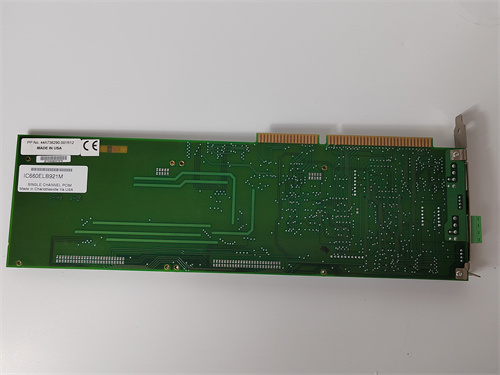

Модуль связи/трансивер GE IC660ELB921M

Начало описания и ссылка на продукт:
Ключевым компонентом для построения сетей промышленной автоматизации является модуль GE IC660ELB921M. Исчерпывающую информацию о данной модели можно получить по ссылке: GE IC660ELB921M. Этот продукт служит для организации надежной и быстрой передачи данных в распределенных системах управления.

Описание продукта
Модуль GE IC660ELB921M представляет собой интерфейсный или коммуникационный модуль, часто выполняющий роль трансивера (приемопередатчика) или сетевого интерфейса для систем ввода-вывода серии Genius компании GE (General Electric). Основная функция модуля IC660ELB921M — обеспечение физического уровня связи и реализация протокола обмена данными между ведущим контроллером (например, серий Series 90-30, 90-70, RX3i) и удаленными распределенными блоками ввода-вывода (I/O blocks) через шину Genius. Модуль GE IC660ELB921M отвечает за целостность и своевременность передачи дискретных и аналоговых сигналов, что делает его критически важным звеном в системе.

Технические параметры

• Тип модуля: Коммуникационный интерфейсный модуль (трансивер) для шины Genius.

• Поддерживаемый протокол: Genius Bus (протокол GE для детерминированного обмена данными в реальном времени).

• Скорость передачи: Стандартная скорость для шины Genius, например, 153,6 кбит/с (зависит от конфигурации сети и расстояния).

• Назначение в сети: Обычно устанавливается в качестве интерфейса на контроллерной стороне (Bus Controller Unit) или может использоваться в повторителях (репитерах) для увеличения длины сети.

• Сетевая топология: Шина (с возможностью ответвлений).

• Максимальная длина сегмента: До 7500 футов (около 2286 метров) на одной скорости, может быть увеличена с помощью репитеров.

• Напряжение питания: 5V DC или 24V DC (питается от крейта или внешнего источника).

• Индикация: Светодиоды для индикации состояния питания, активности сети (Bus Traffic), неисправности (Fault).

Преимущества и особенности

1. Высокая надежность и детерминизм: Шина Genius и модуль GE IC660ELB921M обеспечивают предсказуемое время отклика, что необходимо для управления процессами в реальном времени.

2. Устойчивость к помехам: Использование дифференциальной передачи данных делает связь устойчивой к электромагнитным помехам в промышленной среде.

3. Встроенная диагностика: Протокол Genius предоставляет расширенные возможности диагностики как сети, так и подключенных устройств, позволяя быстро локализовать неисправность.

4. Горячая замена: Модули и устройства на шине Genius, как правило, поддерживают замену «на ходу» без остановки процесса.

5. Масштабируемость: Позволяет подключать до 32 устройства на сегмент, создавая распределенные системы ввода-вывода на большом расстоянии.

6. Долгосрочная поддержка: Платформа Genius имеет длительную историю и широкую инсталляционную базу, что обеспечивает доступность компонентов и технической поддержки.

Примеры применения в различных отраслях

• Автомобильная промышленность: Управление сборочными линиями, роботизированными комплексами, где требуется синхронизация множества распределенных устройств.

• Нефтегазовая промышленность: Распределенный сбор данных и управление на протяженных объектах, таких как трубопроводы или установки подготовки нефти.

• Водоочистные сооружения: Связь центрального контроллера с удаленными шкафами управления насосными станциями и задвижками, разнесенными по большой территории предприятия.

• Конвейерные системы: Управление сложными транспортными системами в логистических центрах, аэропортах или на производстве, где требуется координация множества приводов и датчиков.

Сравнение с аналогами конкурентов
По сравнению с более современными полевыми шинами (такими как Profibus DP или DeviceNet), шина Genius и, соответственно, модуль GE IC660ELB921M представляет собой специализированное, проверенное временем, но несколько устаревшее решение. Его ключевые преимущества — исключительная надежность, детерминизм и глубокий опыт применения в критичных областях. Однако современные конкуренты часто предлагают более высокие скорости передачи данных, более простую конфигурацию и более широкий рынок совместимых устройств. Модуль IC660ELB921M является оптимальным выбором для модернизации или расширения существующих систем на базе GE Genius, а не для новых «зеленых» проектов.

Рекомендации по выбору и важные замечания

1. Совместимость с контроллером: Убедитесь, что ваш главный контроллер (PLC) поддерживает шину Genius и что выбранный модуль GE IC660ELB921M совместим с его моделью и версией прошивки.

2. Планирование сети: Необходимо тщательно рассчитать топологию сети, общую длину, количество устройств и, при необходимости, использование репитеров в соответствии с руководствами по применению Genius.

3. Терминаторы (согласующие резисторы): Каждый сегмент шины Genius должен быть правильно оконечен терминаторами на обоих концах для предотвращения отражений сигнала. Их наличие и правильная установка критичны.

4. Кабель: Используйте только рекомендованный кабель для шины Genius (витая пара с экраном). Неправильный кабель — частая причина сбоев связи.

5. Конфигурация: Каждому устройству на шине, включая мастер-модуль, должен быть назначен уникальный адрес (ID). Конфигурация выполняется с помощью программного обеспечения контроллера (например, Proficy Machine Edition).

6. Доступность: Учитывая возраст платформы, при заказе модуля GE IC660ELB921M важно проверять сроки поставки и рассматривать возможность поиска на рынке refurbished-компонентов для вышедших из производства позиций.
