GE IS200TSVCH1AJE

Ссылка на продукт: Посмотреть детали GE IS200TSVCH1AJE

Описание продукта

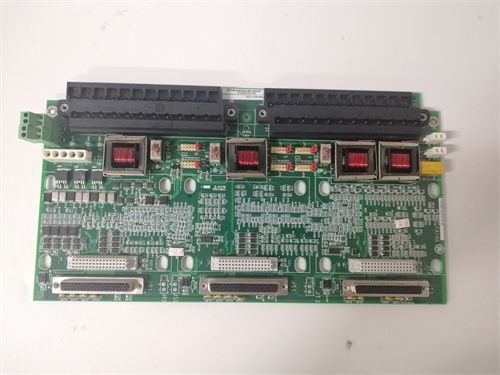

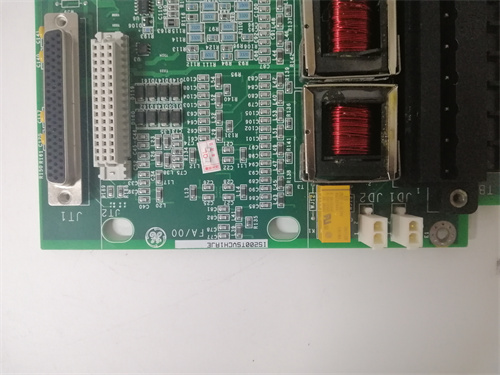

GE IS200TSVCH1AJE представляет собой специализированную плату управления сервоприводом (Servo Control Card), входящую в состав систем управления турбинами Mark VI компании GE, принадлежащих к семейству Speedtronic. Этот модуль является ключевым интерфейсом между системой автоматического управления и исполнительными механизмами турбины, такими как сервоприводы регулирующих клапанов (стопорные и регулирующие клапаны подачи топлива и пара). IS200TSVCH1AJE принимает команды от основного процессора и преобразует их в точные аналоговые сигналы для управления сервоклапанами, одновременно обрабатывая сигналы обратной связи от датчиков положения (LVDT) для обеспечения прецизионного позиционирования. Как оригинальный продукт GE, эта плата гарантирует высокую надежность и точность, необходимые для безопасного и эффективного управления мощностью турбины.

Параметры и спецификации продукта

GE IS200TSVCH1AJE характеризуется своими высокоточными цепями управления и диагностики. Ниже приведены типичные спецификации для этой модели:

• Функция: Модуль управления сервоприводами для систем впрыска топлива и паровпуска в турбинах Mark VI.

• Совместимость: Разработан для установки в каркасы системы управления турбиной Mark VI.

• Управление приводами: Формирование аналоговых сигналов (±10 В или 4-20 мА) для управления пропорциональными сервоклапанами.

• Обратная связь: Прием и обработка сигналов от датчиков линейного перемещения (LVDT) для точного контроля положения клапана.

• Количество каналов: Обычно обеспечивает управление несколькими сервоприводами (зависит от конкретной ревизии платы).

• Диагностика: Встроенная самодиагностика с контролем целостности цепей сервоприводов и LVDT.

• Индикаторы: Светодиодные индикаторы состояния для каждого канала, отображающие статус управления и наличие ошибок.

• Монтаж: Устанавливается в специально отведенный слот в стойке управления Mark VI.

• Изоляция: Гальваническая развязка для защиты управляющей электроники от помех силовых цепей.

Преимущества и особенности

Интеграция GE IS200TSVCH1AJE в систему управления турбиной дает решающие преимущества в точности и надежности. Главная особенность платы — замкнутый контур управления с обратной связью от LVDT, который позволяет позиционировать регулирующие клапаны с микронной точностью, обеспечивая плавное изменение мощности турбины и стабильность параметров. IS200TSVCH1AJE обладает встроенными алгоритмами диагностики, которые непрерывно контролируют состояние сервоприводов и датчиков, позволяя обнаружить такие проблемы, как обрыв провода, заклинивание клапана или ухудшение динамики привода на ранней стадии. Использование GE IS200TSVCH1AJE позволяет реализовать алгоритмы управления, оптимизирующие расход топлива и снижающие термические нагрузки на турбину. Кроме того, модуль поддерживает горячую замену в некоторых конфигурациях, что минимизирует время простоя при обслуживании.

Области применения

GE IS200TSVCH1AJE находит свое применение исключительно на объектах генерации и транспорта газа, где эксплуатируются турбины GE с системой управления Mark VI. Типичные области применения включают:

• Газотурбинные электростанции: Управление сервоприводами топливных клапанов газовых турбин GE Frame 5, 6, 7 и 9, регулирующих подачу газа или жидкого топлива.

• Паротурбинные установки: Управление сервоприводами стопорных и регулирующих клапанов острого пара на паровых турбинах.

• Парогазовые установки (ПГУ): Интеграция управления паровпускными и топливными клапанами для согласованной работы газовых и паровых турбин.

• Компрессорные станции: Управление сервоприводами регулирующих клапанов газотурбинных приводов компрессоров для перекачки газа.

В этих условиях IS200TSVCH1AJE является "мышцей" системы управления, напрямую воздействуя на поток энергоносителя и определяя выходную мощность агрегата.

Сравнение с конкурентными продуктами

В сфере управления сервоприводами мощных турбин прямых аналогов GE IS200TSVCH1AJE от других производителей немного, так как это специализированный компонент для платформы Mark VI. Однако, в сравнении с более старыми аналоговыми системами или решениями конкурентов, интегральный подход GE имеет неоспоримые преимущества. IS200TSVCH1AJE объединяет в себе функции управления, диагностики и обратной связи на одной плате, в то время как конкурирующие системы (например,早期的 решения Siemens) могли использовать отдельные модули для этих задач. Это повышает надежность и упрощает диагностику. Благодаря цифровой обработке сигналов, GE IS200TSVCH1AJE обеспечивает более высокую точность и стабильность характеристик по сравнению с устаревшими аналоговыми системами, где параметры могли дрейфовать со временем и температурой.

Рекомендации по выбору и меры предосторожности

При выборе GE IS200TSVCH1AJE для замены или ремонта системы управления турбиной, критически важно сверить ревизию платы с требованиями вашей конкретной системы Mark VI. Суффикс "AJE" в номере модели указывает на конкретную аппаратную ревизию и версию встроенного ПО, которые должны быть совместимы с вашим контроллером. Перед установкой тщательно осмотрите IS200TSVCH1AJE на предмет физических повреждений разъемов и компонентов. При работе с платой необходимо соблюдать строжайшие меры защиты от электростатического разряда (ESD). Убедитесь, что плата правильно и плотно установлена в предназначенный слот. После замены необходимо выполнить калибровку каналов управления и проверку обратной связи LVDT согласно техническому руководству GE. Настройка параметров ПИД-регуляторов на GE IS200TSVCH1AJE требует высокой квалификации и должна выполняться только обученным персоналом. Приобретать IS200TSVCH1AJE следует только у проверенных поставщиков, специализирующихся на компонентах Speedtronic. Учитывая критическую важность управления клапанами, наличие исправного резервного модуля на складе является обязательным условием для обеспечения готовности энергоблока.
