GE IC698CPE020

Ссылка на продукт: Посмотреть детали GE IC698CPE020

Описание продукта

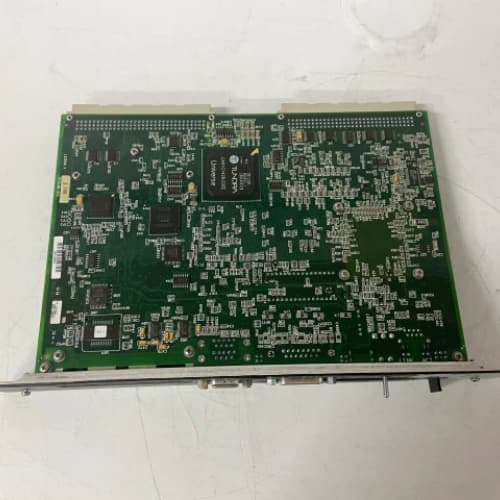

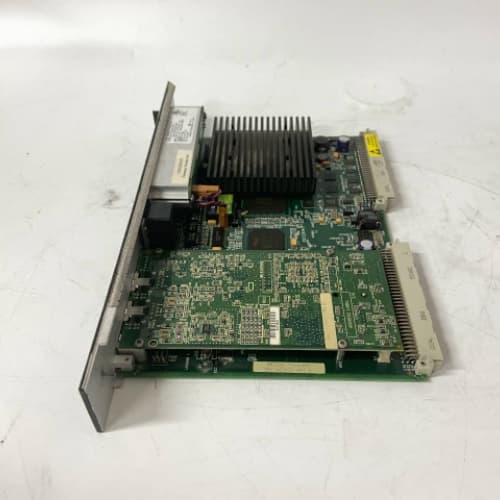

GE IC698CPE020 представляет собой высокопроизводительный центральный процессорный модуль, входящий в серию RX7i контроллеров PACSystems компании GE Intelligent Platforms. Этот мощный контроллер служит вычислительным ядром системы автоматизации, обеспечивая выполнение сложных программ управления, высокоскоростную обработку данных и эффективное управление вводом/выводом. Модуль IC698CPE020 построен на базе современного процессора и предназначен для решения самых требовательных задач промышленной автоматизации, включая управление непрерывными процессами, высокоскоростное дискретное управление и сложные вычисления. Как и все продукты линейки RX7i, IC698CPE020 отличается высокой надежностью и масштабируемостью, что делает его идеальным выбором для широкого спектра применений в различных отраслях промышленности.

Параметры и спецификации продукта

GE IC698CPE020 характеризуется высокой вычислительной мощностью и развитыми коммуникационными возможностями. Ниже приведены типичные спецификации для этой модели:

• Процессор: Высокопроизводительный 32-битный процессор Celeron с тактовой частотой 300 МГц (или аналогичный).

• Память программ: 10 МБ для пользовательской логики и конфигурации.

• Память данных: 10 МБ для переменных и данных процесса.

• Встроенные порты: Два порта Ethernet (10/100 Мбит/с) для программирования, визуализации и сетевого взаимодействия; один последовательный порт RS-232.

• Скорость обработки: Высокая скорость выполнения логических операций (типично 0.72 мс на 1К булевых операций).

• Емкость ввода/вывода: Поддержка тысяч точек ввода/вывода как локально, так и распределенно.

• Часы реального времени: Встроенные часы с батарейным питанием для синхронизации событий.

• Операционная система: Встроенная многозадачная ОС реального времени.

• Монтаж: Устанавливается в стандартное шасси серии RX7i, занимает 2 слота.

Преимущества и особенности

Интеграция GE IC698CPE020 в систему управления дает значительные эксплуатационные преимущества. Главной особенностью является наличие двух встроенных портов Ethernet, которые могут быть сконфигурированы для работы в режимах избыточности (Redundant Media) или кольцевой топологии (DLR), обеспечивая высочайшую надежность коммуникаций. IC698CPE020 поддерживает все языки программирования стандарта МЭК 61131-3, что позволяет инженерам выбирать наиболее подходящий инструмент для каждой задачи — от лестничной логики до структурированного текста. Модуль обладает расширенными диагностическими возможностями, включая мониторинг времени выполнения задач, загрузки процессора и использования памяти в реальном времени. Благодаря своей архитектуре, GE IC698CPE020 легко интегрируется с широким спектром модулей ввода/вывода RX7i и устаревших серий 90-70, обеспечивая плавную модернизацию существующих систем без замены полевых подключений.

Области применения

GE IC698CPE020 широко используется в различных отраслях промышленности, требующих мощных и надежных систем управления. Типичные области применения включают:

• Нефтегазовая отрасль: Управление установками подготовки газа, компрессорными станциями, системами сбора и транспортировки нефти и газа.

• Энергетика: Управление котлами, турбинами и вспомогательным оборудованием на тепловых электростанциях; автоматизация подстанций.

• Водоподготовка и водоочистка: Управление сложными технологическими процессами фильтрации, химической обработки и распределения воды.

• Металлургия и горная промышленность: Автоматизация прокатных станов, конвейерных линий, дробильных комплексов и обогатительных фабрик.

• Пищевая промышленность: Управление непрерывными и дискретными процессами производства продуктов питания и напитков.

В этих условиях IC698CPE020 выступает в роли центрального интеллекта, координирующего работу тысяч полевых устройств и обеспечивающего стабильность производственных процессов.

Сравнение с конкурентными продуктами

При сравнении с контроллерами других ведущих производителей, таких как ControlLogix от Rockwell Automation или S7-400 от Siemens, GE IC698CPE020 выделяется своей открытой архитектурой и гибкостью сетевых взаимодействий. Благодаря двум встроенным Ethernet-портам, он обеспечивает более простую и экономичную реализацию резервированных сетей, чем решения, требующие дополнительных коммуникационных модулей. IC698CPE020 предлагает конкурентоспособную производительность и объем памяти, но часто выигрывает в задачах, требующих интенсивного сетевого обмена. Интеграция с устаревшими системами Series 90-70 является уникальным преимуществом GE IC698CPE020, позволяющим модернизировать производства поэтапно, без "big bang" замены всего оборудования. Кроме того, среда программирования Proficy Machine Edition обеспечивает единый подход к программированию различных устройств GE.

Рекомендации по выбору и меры предосторожности

При выборе GE IC698CPE020 для вашего проекта, первым делом оцените требования к объему памяти и производительности, чтобы убедиться, что данной модели достаточно. Учитывайте возможность будущего расширения системы. Проверьте совместимость версии прошивки IC698CPE020 с вашей средой программирования Proficy Machine Edition. При проектировании сети используйте преимущества двух Ethernet-портов для создания отказоустойчивых топологий (DLR или RSTP). При установке контроллера в шасси обеспечьте его надежную фиксацию и подключение к источнику питания. Для GE IC698CPE020 критически важно использовать оригинальные резервные батареи и следить за их состоянием для сохранения данных в обесточенном состоянии. Приобретать модули рекомендуется у авторизованных дистрибьюторов GE для гарантии подлинности и технической поддержки. Рекомендуется иметь резервный IC698CPE020 на складе для критически важных применений и регулярно создавать резервные копии проекта
