Описание продукта

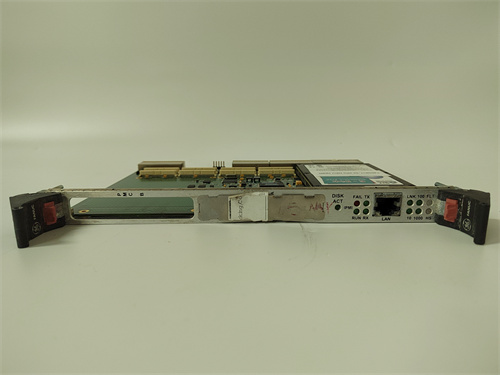

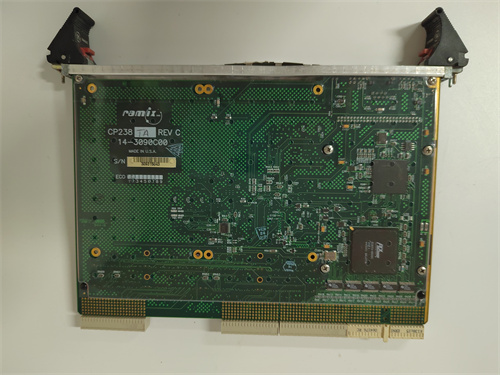

[GE CP238TA] представляет собой высокопроизводительный модуль связи (Communication Module), входящий в состав систем управления GE Mark VI, Mark VIe и других платформ автоматизации, разработанных компанией General Electric для газовых и паровых турбин, генераторов и другого энергетического оборудования. Данный модуль с каталожным номером CP238TA является ключевым компонентом для организации высокоскоростного обмена данными между контроллерами GE и вышестоящими системами управления, SCADA-системами, а также для связи с другими интеллектуальными электронными устройствами (IED) на подстанциях и промышленных объектах. [GE CP238TA] относится к семейству коммуникационных модулей, известных своей надежностью и производительностью. Модуль поддерживает различные промышленные протоколы связи, обеспечивая прозрачную интеграцию систем управления GE в современные цифровые инфраструктуры. Благодаря своей высокой пропускной способности, гибкости и проверенной архитектуре, CP238TA широко используется в энергетике, нефтегазовой отрасли и других отраслях тяжелой промышленности по всему миру, обеспечивая эффективный сбор данных и удаленное управление критически важными процессами.

Технические параметры

• Тип продукта: Модуль связи (Communication Module) для систем управления GE.

• Производитель: General Electric (GE Grid Solutions / GE Vernova).

• Совместимые системы: GE Mark VI, Mark VIe, а также другие системы управления турбинами и генераторами GE.

• Серия: CP – проверенная линейка коммуникационных модулей для систем GE.

• Каталожный номер: CP238TA – уникальный идентификатор для заказа и замены.

• Поддерживаемые протоколы: В зависимости от конфигурации и прошивки, модуль может поддерживать различные протоколы, включая Modbus TCP/IP, Modbus RTU, Profibus DP, IEC 61850, DNP3.0 и другие промышленные протоколы.

• Физические интерфейсы: На лицевой панели расположены разъемы для подключения к сетям Ethernet (RJ45), последовательным линиям связи (RS-232/RS-485) и другим типам соединений.

• Функции: Маршрутизация данных между контроллером GE и внешними системами, преобразование протоколов, синхронизация времени, поддержка удаленного доступа и диагностики.

• Обмен данными с контроллером: По внутренней шине монтажной рамы системы GE.

• Диагностика: Встроенная самодиагностика с индикацией состояния на передней панели и возможностью удаленного мониторинга.

• Индикация: Светодиодные индикаторы состояния питания (PWR), работы (RUN), ошибки (ERR) и активности связи (COM/LINK) на передней панели.

• Напряжение питания: Получает питание от монтажной рамы GE через системный разъем.

• Рабочая температура: Промышленный диапазон, адаптированный для установки в шкафах управления на электростанциях.

• Монтаж: Устанавливается в специализированное шасси (раму) систем управления GE Mark VI/Mark VIe.

Преимущества и особенности

• Гибкая поддержка промышленных протоколов: Модуль [GE CP238TA] обеспечивает возможность подключения систем управления GE к различным сетям и протоколам, используемым в промышленности. Поддержка Modbus, Profibus, IEC 61850 и других протоколов позволяет легко интегрировать контроллеры GE в существующие SCADA-системы, АСУ ТП и цифровые подстанции. CP238TA от GE – это универсальный шлюз для обмена данными.

• Высокая скорость и надежность передачи данных: Модуль [GE CP238TA] поддерживает высокоскоростные протоколы связи, такие как Modbus TCP/IP и IEC 61850, обеспечивая своевременную доставку информации от контроллера до диспетчерских пунктов. Встроенные механизмы диагностики и коррекции ошибок гарантируют целостность данных даже в условиях сильных электромагнитных помех, характерных для энергетических объектов. CP238TA гарантирует надежность связи для систем GE.

• Прозрачность и удаленный доступ: Благодаря модулю [GE CP238TA], инженеры и операторы получают возможность удаленного мониторинга и управления оборудованием GE. Это позволяет проводить диагностику, изменять параметры настройки и обновлять программное обеспечение, не находясь непосредственно у шкафа управления, что экономит время и ресурсы. Модуль CP238TA делает систему управления "прозрачной" и доступной из любой точки.

• Разгрузка центрального процессора: Принимая на себя функции управления внешними коммуникациями, модуль [GE CP238TA] освобождает ресурсы центрального процессора контроллера GE для выполнения прикладных задач управления и регулирования. Это повышает общую производительность и стабильность системы, особенно в проектах с большим объемом обмениваемых данных с внешними системами.

• Интеграция в современные цифровые подстанции: Поддержка протокола IEC 61850, который является стандартом для цифровых подстанций, позволяет модулю [GE CP238TA] легко интегрироваться в современные энергетические объекты, обеспечивая обмен данными с другими IED, контроллерами присоединений и системами SCADA по высокоскоростной сети Ethernet. CP238TA – это ключевой элемент для построения цифровых подстанций GE.

Области применения и примеры использования

• Газотурбинные электростанции: На газовых турбинах GE серий 6FA, 7FA, 9FA и других модули [GE CP238TA] используются для связи контроллеров Mark VI/Mark VIe с диспетчерскими пунктами и системами SCADA. Это позволяет операторам удаленно контролировать параметры работы турбины, получать аварийные сигналы и при необходимости дистанционно управлять оборудованием. CP238TA – это "голос" турбины GE во внешнем мире.

• Паротурбинные установки: На паровых турбинах GE модули связи CP238TA обеспечивают интеграцию с общестанционной АСУ ТП, передавая данные о режимах работы турбины, состоянии вспомогательных систем и аварийных событиях. Наличие исправного [GE CP238TA] – обязательное условие для эффективного диспетчерского управления.

• Парогазовые установки (ПГУ): В составе парогазовых установок модули [GE CP238TA] обеспечивают связь контроллеров газовых и паровых турбин с единым диспетчерским пунктом, интегрируя их в общую систему управления энергоблоком.

• Подстанции и распределительные устройства: На подстанциях с оборудованием GE модули CP238TA используются для связи терминалов защиты и управления с подстанционной АСУ ТП по протоколу IEC 61850 или другим стандартным протоколам, обеспечивая сбор данных и телеуправление.

• Нефтегазовая промышленность: На компрессорных станциях с газотурбинным приводом модули [GE CP238TA] обеспечивают передачу данных о работе компрессоров и газовых турбин в центральный диспетчерский пункт, позволяя оптимизировать режимы перекачки и обеспечить безопасность.

Сравнение с конкурирующими продуктами

По сравнению с аналогичными модулями связи для систем управления турбинами и автоматизации (например, Siemens T3000 Communication Module, ABB Procontrol Comms Module, Emerson Ovation Communication Interface):

• Преимущества: Ключевое преимущество [GE CP238TA] – его полная совместимость с системами управления GE Mark VI и Mark VIe. Для предприятий, уже использующих оборудование GE, установка оригинального модуля связи является самым простым и надежным решением, исключающим проблемы с совместимостью. Модули связи GE известны своей надежностью и поддержкой широкого спектра протоколов, что позволяет легко интегрировать их в существующие инфраструктуры. Поддержка IEC 61850 делает CP238TA конкурентоспособным решением для современных цифровых подстанций.

• Недостатки: Как специализированный продукт для систем GE, модуль CP238TA не может быть использован в системах управления других производителей (Siemens, ABB) без дополнительных шлюзов. Стоимость оригинальных компонентов GE, как правило, выше, чем у универсальных коммуникационных решений, что отражает их повышенную надежность и специализацию. Конфигурация модуля может требовать глубоких знаний протоколов и систем GE.

Рекомендации по выбору и меры предосторожности

• Точная идентификация по каталожному номеру: Каталожный номер [GE CP238TA] является ключом к правильному заказу. Необходимо сверить номер, указанный на этикетке существующего модуля, с заказываемым. Даже незначительное изменение может означать другую модификацию с иными поддерживаемыми протоколами или интерфейсами.

• Проверка совместимости с системой управления: Убедитесь, что приобретаемый модуль [GE CP238TA] совместим с вашей системой управления (Mark VI или Mark VIe) и версией программного обеспечения (ToolboxST). Информацию о совместимости можно получить из документации GE или у специалистов, знакомых с вашим оборудованием.

• Конфигурация протоколов связи: Правильно сконфигурируйте параметры связи (протоколы, адреса, скорость передачи, типы данных) с помощью инженерного ПО GE (ToolboxST). Неправильная настройка приведет к отсутствию связи или некорректной передаче данных.

• Интеграция в сеть предприятия: При интеграции [GE CP238TA] в корпоративную сеть или сеть подстанции необходимо соблюдать требования кибербезопасности – использовать межсетевые экраны, VLAN, строгую аутентификацию и другие меры для защиты от несанкционированного доступа.

• Монтаж и подключение: Установите модуль [GE CP238TA] в соответствующий слот шасси GE в соответствии с инструкцией. Подключите сетевые кабели к соответствующим разъемам, соблюдая требования к экранированию и заземлению. Обеспечьте надежное заземление шасси.

• Условия окружающей среды: Обеспечьте условия эксплуатации модуля в соответствии со спецификациями (температура, влажность, защита от пыли). Модули GE предназначены для установки в чистых, кондиционируемых помещениях или в шкафах управления с соответствующей степенью защиты.

• Надежность поставщика: Учитывая, что модули серии CP могут быть сняты с производства или находиться в категории "снято с производства, но поддерживается", выбирайте надежных поставщиков, способных предоставить оригинальный продукт, гарантию и, при необходимости, техническую поддержку.

• Стратегия резервирования (Spare Parts): Для критически важных производств наличие на складе запасного модуля связи [GE CP238TA] является важным условием для обеспечения готовности. Выход из строя коммуникационного модуля может привести к потере связи с контроллером, что затруднит мониторинг и управление оборудованием. Рекомендуется иметь в запасе CP238TA для быстрой замены.
